Łódzka firma Transfer Multisort Elektronik w swojej ofercie handlowej posiada szeroką gamę obudów dla urządzeń elektronicznych. Jednym z dostawców TME jest producent wysokiej jakości obudów, firma FIBOX, posiadająca ponad 40 lat doświadczenia w ich wytwarzaniu. W 1966r. FIBOX wprowadził do produkcji obudowy modułowe z poliwęglanu (PC), które były pierwszymi tego typu na rynku światowym. Otworzyło to nową erę w wykonywaniu rozdzielnic skrzynkowych, które przyczyniły się do szybkiego rozwoju firmy. Produkcja obudów odbywa się w nowoczesnych fabrykach niedaleko Helsinek w Finlandii oraz Inchon w Korei Południowej.

Fot. 1. Obudowa ABS 150/100 HGFot. 1. Obudowa ABS 150/100 HG

W ofercie FIBOX znajduje się ponad 500 różnych standardowych obudów wykonanych z ABS-u, poliestru wzmacnianego włóknem szklanym, aluminium oraz poliwęglanu (PC). Obudowy te ze względu na zastosowanie zostały podzielone na kilka grup.

Obudowy serii MNX

Największą część oferty firmy FIBOX stanowią obudowy serii MNX. Obudowy te wykonywane są z poliwęglanu (PC) oraz tworzyw ABS. Dostępnych jest ponad 260 artykułów (PC100/125HT, ABS125/ 60HG, ABS150/150XHG i wiele innych) z tej serii o wymiarach od 100×100×35 do 255×180×175 mm. Obudowy te zostały zaprojektowane do zabudowy i ochrony aparatury elektronicznej i elektrycznej. FIBOX daje możliwość idealnego dopasowania obudowy do potrzeb każdego klienta, dzięki wprowadzeniu do sprzedaży obudów w dwóch typach zamknięć. Dzielą się one na pokrywy przezroczyste przyciemniane lub szare. Zewnętrzna strona pokrywy wyposażona jest w specjalne obniżenie przeznaczone do montażu klawiatury membranowej (pokrywy w rozmiarach 150 mm i 175 mm). W zestawie z obudową znajdują się również odporne na korozję śruby. Dodatkową opcją oferowaną przez FIBOX jest zamontowanie wewnętrznego panelu z zawiasami, który ułatwia montaż aparatury elektronicznej. Specjalny uchwyt umożliwia jego instalację na różnych głębokościach zarówno w podstawie jak i w pokrywie obudowy. Zestaw zawiera: podstawę z uszczelką PUR i śrubami do płyty montażowej/szyny DIN oraz pokrywę ze śrubami poliamidowymi.

Dodatkowo w serii MNX znajdziemy obudowy, które wyposażono w przetłoczenia dla dławnic metrycznych (oznaczono je w katalogu jako obudowy PCM), co umożliwi montaż dławnic. Dzięki temu w łatwy i szybki sposób wprowadzimy do obudowy wszelkiego rodzaju przewody i zaoszczędzimy sporo jakże cennego czasu podczas budowy urządzeń.

Seria PICCOLO

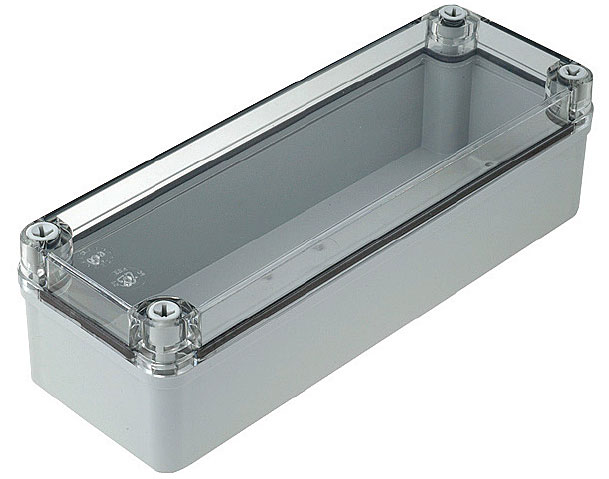

Fot. 2. Obudowa ABSF 65TFot. 2. Obudowa ABSF 65T

Do zabudowy przycisków sterowniczych i lampek sygnalizacyjnych firma FIBOX poleca serię PICCOLO, nadającą się również do montażu czujników, zacisków oraz aparatury elektronicznej. Ta linia produktowa dostępna jest w wykonaniu z tworzywa ABS (ABSF85G) i poliwęglanu (PCB65T). Najważniejszą ich cechą jest klasa szczelności, dzięki zastosowaniu uszczelek z poliuretanu (PUR) . Posiadają IP 66/67 co zapewnia im wysoką szczelność przed pyłem oraz wodą (do głębokości 15 cm). Zakres wymiarów obudów od 110×80×65 mm do 230×140×95 mm. Dzięki swoim parametrom produkty serii PICCOLO mają zastosowanie w urządzeniach wykorzystywanych między innymi w gazownictwie, górnictwie jak również w zakładach narażonych na występowanie dużej ilości pyłów. Obudowy te można zakupić w dwóch rodzajach pokryw: szarych wykonanych z tworzywa ABS (ABSF65G) oraz przezroczystych wykonanych z poliwęglanu (PC) (ABSF65T). Dzięki gładkiej powierzchni pokrywy z łatwością możemy nanieść na nią nadruk.

Obudowy z certyfikatem ATEX

FIBOX chcąc docierać do najbardziej wymagających odbiorców wprowadził serię obudów z certyfikatem ATEX. Obudowy te przeznaczone są do stosowania w strefach zagrożonych wybuchem gazu. Są one projektowane, produkowane oraz testowane zgodnie ze standardami międzynarodowymi. Obudowy te wytwarzane są z aluminium, poliwęglanu oraz poliestru. W tej grupie znajdują się obudowy:

  • ALX (aluminiowe) (między innymi ALX161609) posiadające IP 54 oraz klasę wytrzymałości IK 08. Zestaw zawiera: podstawę, pokrywę z uszczelką silikonową i śrubami z ferrytycznej stali nierdzewnej, śruby montażowe i uziemiające oraz zacisk uziemiający. Obudowy ALX występują w rozmiarach od 45×50×32 mm do 600×310×180 mm.
  • FEX-PC-7 (poliwęglan) posiadające IP 66 oraz odporność na promieniowanie UV UL508. Występują w rozmiarach od 45×50×32 mm do 600×310×180 mm. W skład zestawu wchodzą: podstawa ze śrubami do płyty montażowej/szyny DIN oraz pokrywę z uszczelką silikonową i śrubami poliamidowymi.
  • PEX (poliester) posiadające IP 66/67. Występujące w rozmiarach od 75×80×55 mm do 405×400×120 mm. Przykładową obudową tej grupy jest PEX162609 z odpornością mechaniczną IK08, co zapewnia wysoki stopień ochrony urządzeń w niej zamieszczonych. Zestaw zawiera: podstawę oraz pokrywę z uszczelką EPDM i śrubami ze stali nierdzewnej.

Seria CARDMASTER

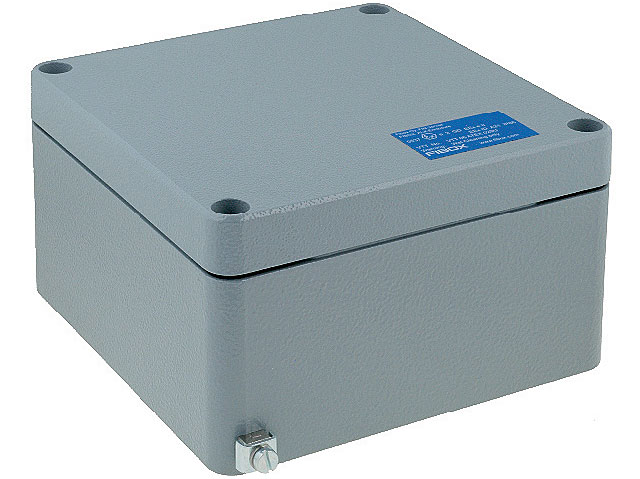

Fot. 3. Obudowa ALX161609Fot. 3. Obudowa ALX161609

W przypadku budowania elektronicznych urządzeń pomiarowych, sterujących czy monitorujących, niezastąpioną okaże się seria CARDMASTER. Obudowy te składają się z dwóch przedziałów: zaciskowego oraz aparaturowego z prowadnicami dla płytek drukowanych, co umożliwia w szybki i sprawny sposób zamontowanie w nich praktycznie każdej elektroniki, oszczędzając czas i pieniądze. Wszystkie rozmiary obudów produkowane są w dwóch wersjach z poliwęglanu (PC) (przykładowo PC25/22-FC3) oraz tworzywa ABS (ABS36/31-3). Wszystkie obudowy z tej grupy są zgodne z NEMA 4X. Posiadają IP 65 oraz w przypadku obudów z poliwęglanu (PC) odporność na promieniowanie UV UL508. Obudowy produkowane są w rozmiarach od 166×160×80 mm do 390×316×167 mm. W skład zestawu wchodzą: podstawa, pokrywa przedziału zaciskowego z uszczelką EPDM i śruby montażowe.

Obudowy serii SPACE LINK

Firmy projektujące, między innymi rozdzielnie, powinny zwrócić szczególną uwagę na obudowy FIBOX serii SPACE LINK (oznaczane jako EKI). Jest to system umożliwiający budowanie zestawów skrzynkowych z zastosowaniem w rozdziale energii i automatyce. Obudowy SPACE LINK posiadają duże otwory boczne upraszczające montaż. Nowy system scalania obudów (QUICK-LINK SYSTEM) wraz ze sztywniejszą konstrukcją otworów bocznych ułatwia wzajemne łącznie obudów. Nowe ramy do szyn DIN ułatwiają zamontowanie aparatury modułowej oraz umożliwiają montaż płyt czołowych. Wsporniki układu szynowego dostosowane są do współpracy z popularnymi systemami szynowymi (ABB, Woehner, Weber etc.). Stosować można miedziane szyny zbiorcze o przekrojach 5×20 mm i 10×30 mm. Do obudów SPACE LINK firma FIBOX oferuje szeroką gamę akcesoriów:

  • Wsporniki narożne umożliwiają montaż płyt czołowych, ram z szynami DIN oraz płyt montażowych na różnych poziomach.
  • Wsporniki narożne wraz z zawiasami pozwalają na otwieranie panelu czołowego o kąt 90°.
  • Obudowa może być montowana do ściany bezpośrednio poprzez specjalne otwory w podstawie. Możliwy jest również montaż przy pomocy specjalnych uchwytów.
  • Śruby QUICK LOCK posiadają kilka rodzajów nakładek: z rowkiem, motylkowa, krzyżakowa oraz z zaślepką.
  • W skład akcesoriów wchodzą również zawiasy, elementy dystansowe, elementy wentylacyjne etc.
  • Do wprowadzania przewodów służą dławnice kablowe oraz głowice kablowe.
  • Dodatkowo firma FIBOX oferuje nam pokrywy boczne gładkie lub z przetłoczeniami pod dławnicę.

Obudowy SPACE LINK dostępne są w wymiarach od 200×300×170 mm do 600×400×270 mm. Obudowy te IP 65 oraz odporność na promieniowanie UV UL508. Standardowy zestaw zawiera: podstawę z otworami bocznymi i uszczelkami EPDM dla tych otworów, śruby do płyty montażowej/ szyny DIN, zatyczki narożnikowe oraz pokrywę z uszczelką PUR i śrubami CS 12137.

Potwierdzona jakość

W celu zapewnienia klientom wiarygodności i powtarzalności firma FIBOX wdrożyła wysoko rozwinięty system jakości. FIBOX posiada certyfikat ISO 9001 wydany w 1992 r. przez Bureau Veritas International. Certyfikat ten poświadcza spełnienie postanowień normy ISO 9001:2000.

Wszystkie obudowy FIBOX posiadają zgodność z RoHS oraz nie zawierają substancji toksycznych (halogenowych), dzięki temu produkty FIBOX są przyjazne środowisku.

Grzegorz Gorzka
Transfer Multisort Elektronik Sp. z o.o.
