Kanały grzebieniowe to funkcjonalne rozwiązanie przeznaczone do organizacji przewodów w obudowach automatyki i rozdzielnicach elektrycznych. Zapewniają estetyczne i proste prowadzenie przewodów oraz zwiększają bezpieczeństwo obsługi i montażu. Kanały grzebieniowe firmy Hager, po wyłamaniu zębów kanału, mają gładkie, bezpieczne krawędzie (bezpieczny montaż). Otworowanie podstawy jest zgodne z normą EN 50085-2-3:1999, a główną zaletą produktu jest prosty montaż i demontaż pokrywy kanału.

Fot. 1. Praktyczne zastosowanie kanału grzebieniowego w rozdzielnicy elektrycznej Fot. 1. Praktyczne zastosowanie kanału grzebieniowego w rozdzielnicy elektrycznej

Kanały grzebieniowe z PVC: tehalit.BA7A

Zęby kanału grzebieniowego od wysokości 60 mm mają występ utrzymujący przewody. Zęby wyłamywane są aż do samej podstawy kanału. Jest to zaleta szczególnie ważna przy zmianie kierunku prowadzonej instalacji. Klamra podtrzymująca przewody może zostać dopasowana do odpowiedniej szerokości kanału, co sprawia, że jest ona uniwersalna dla wszystkich wymiarów kanałów. Ważne właściwości kanałów grzebieniowych tehalit.BA7A to:

  • dostosowanie do pracy w temperaturze od -5oC do +60oC,
  • dostępność w dwóch kolorach: szarym RAL 7030 oraz niebieskim RAL 5015 (umożliwia to wydzielenie kolorystyczne stref odpowiednich przewodów), inne kolory dostępne na zamówienie,
  • na specjalne zamówienie kanały grzebieniowe dostępne są także z taśmą samoprzylepną, która pozwala na szybki i łatwy montaż.

Kanały grzebieniowe bezhalogenowe tehalit.HA7

Fot. 2. Kanał grzebieniowy z PVC tehalit.BA7A Fot. 2. Kanał grzebieniowy z PVC tehalit.BA7A

Kanały grzebieniowe eliminują ryzyko powstawania błędów zarówno podczas montażu w rozdzielnicy, jak i normalnej pracy urządzeń.
Ważne właściwości kanałów grzebieniowych tehalit.HA7:

  • dostosowane do pracy w temperaturze od -25oC do +90oC,
  • dostępność w kolorze szarym RAL 7030,
  • na specjalne zamówienie kanały grzebieniowe dostępne są także z taśmą samoprzylepną, która pozwala na szybki i łatwy montaż,
  • posiadają międzynarodowe dopuszczenia m.in.: UL94, klasy palności V1 oraz V0,
  • spełniają rygorystyczne normy odporności ogniowej dla aplikacji kolejowych EN 45545-2 (do zastosowania w kolejnictwie).

Kanały firmy Hager dostępne są w wielu rozmiarach

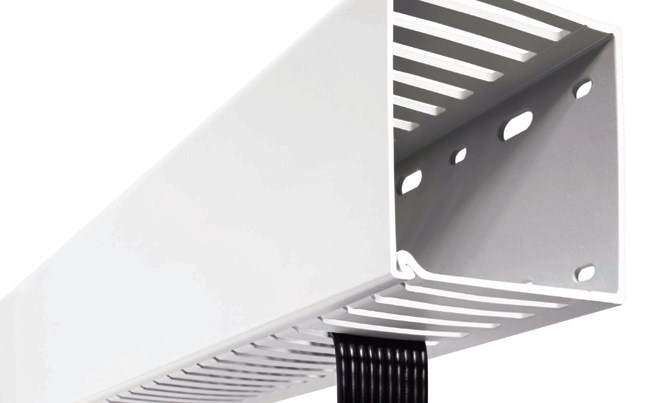

Fot. 3. Kanał grzebieniowy bezhalogenowy tehalit.HA7 Fot. 3. Kanał grzebieniowy bezhalogenowy tehalit.HA7

Kanały grzebieniowe przeznaczone są do prowadzenia kabli o różnym przekroju. Zęby o odpowiedniej grubości i odpowiednio dobrana odległość między nimi pozwalają uzyskać żądaną przerwę po odłamaniu jednego z nich. Elastyczność zębów umożliwia ich wielokrotne odginanie podczas instalacji, nawet przy niskich temperaturach, bez ryzyka złamania.
Kanały mają także wypusty osłabiające (zależnie od rozmiaru kanału), które ułatwiają odłamanie pojedynczych zębów bez podstawy lub wraz z nią. Ponadto zęby mają na górze charakterystyczne zagięcia, które umożliwiają trwałe i pewne utrzymanie pokrywy. Firma Hager ma w swojej ofercie szeroki wybór kanałów wykonanych z PVC oraz kanałów bezhalogenowych.

Dlaczego warto inwestować w kanały bezhalogenowe?

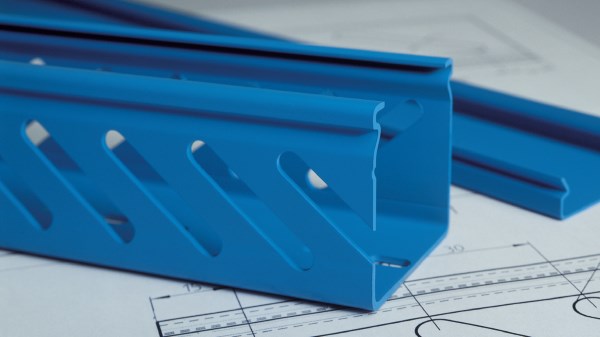

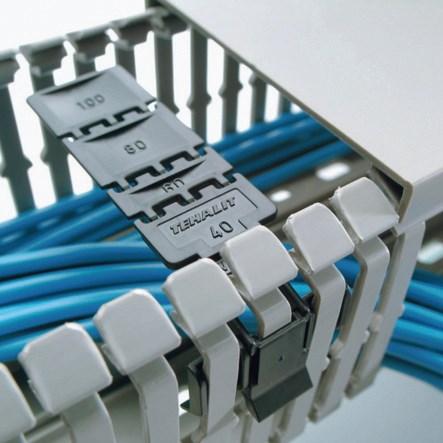

Fot. 4. Stwórz szkic i wyślij go do doradców z firmy Hager, a oni pomogą dobrać potrzebne produkty Fot. 4. Stwórz szkic i wyślij go do doradców z firmy Hager, a oni pomogą dobrać potrzebne produkty Fot. 5. Uniwersalny zacisk kablowy BA7Clip Fot. 5. Uniwersalny zacisk kablowy BA7Clip

W normalnych warunkach, podczas użytkowania instalacji elektrycznych, kanały wykonane z polichlorku winylu (PVC) nie stanowią żadnego zagrożenia dla ludzi i środowiska. Nie są jednak odporne na działanie ognia. Pod wpływem temperatury polichlorek winylu ulega rozkładowi, co powoduje powstawanie toksycznych związków halogenowych i chlorowodoru. Ze spalenia 1 kg polichlorku winylu powstaje ok. 400 litrów chlorowodoru, który w czasie gaszenia pożaru, w połączeniu z parą wodną, tworzy 1,5 litra kwasu solnego o stężeniu 25%. Po zgaszeniu płomienia polichlorek winylu gaśnie, co oznacza, że nie przenosi płomienia. Jest on odporny na wiele substancji, nie wchłania wody i może być barwiony. W przypadku pożaru składniki – halogeny (np. brom, chlor, fluor) stają się substancjami toksycznymi, żrącymi i zanieczyszczającymi. Wydzielają rakotwórcze dioksyny. Prowadzi to do powstawania dużych ilości dymu, co często może spowodować pośrednio obrażenia ciała. Wydzielane dioksyny wpływają na układ oddechowy człowieka, a w połączeniu z parą wodną, która powstaje przy gaszeniu pożaru, kondensują się tworząc kropelki kwasów, które mogą powodować znaczne szkody materialne.
Kanały wykonane z PVC są bezpieczne podczas normalnego użytkowania, jednak podczas pożaru stają się toksyczne dla mienia, ludzi i środowiska. Dlatego warto inwestować w kanały bezhalogenowe, które chronią mienie, ludzkie życie oraz są przystosowane do montażu w warunkach ekstremalnych. W ofercie firmy Hager znajdziemy również osłony spiralne tehalit.VK flex oraz osprzęt do kanałów grzebieniowych firmy Hager:

  • podkładki dystansowe,
  • nity rozporowe,
  • przyrządy do nitowania,
  • osłony śrub,
  • kleszcze do wyłamywania zębów,
  • nożyce,
  • kleszcze,
  • wkrętaki,
  • rękawice ochronne,
  • gilotyna do cięcia kanałów grzebieniowych.

Zalety kanałów bezhalogenowych:

  • odporność na wysokie temperatury;
  • trudnopalność i odporność na płomienie – ogień nie rozprzestrzenia się;
  • bezhalogenowość – podczas pożaru nie wytwarzają się gazy korozyjne;
  • podczas pożaru kanałów bezhalogenowych wytwarzanie dymu zostaje ograniczone;
  • zagrożenie toksycznymi gazami pożarowymi ograniczone jest do minimum;
  • zminimalizowane ryzyko wystąpienia pożaru.

Na podstawie materiałów firmy HAGER
