Jednym z najczęściej przeprowadzanych pomiarów z użyciem mikroomomierza jest pomiar rezystancji zestykowej wyłącznika wysokiego i średniego napięcia. Wyłączniki służą do przerywania obwodu wysokiego napięcia, często pod obciążeniem. Łuk elektryczny generowany podczas działań przełączających może uszkodzić powierzchnię styków, które mogą być powodem uszkodzenia wyłącznika lub innego urządzenia na stacji.

Rys. 1.  Pomiar rezystancji zestykowej, a wybór mikroomomierza Rys. 1.

Wyłączniki elektroenergetyczne są newralgicznymi elementami infrastruktury stacyjnej, służącymi do włączania i wyłączania części sieci elektroenergetycznej np. do planowanej konserwacji lub do odłączenia zasilania w przypadku usterki. Jeżeli ich zadziałanie zawiedzie, może to skutkować poważnymi konsekwencjami dla pozostałej części sieci.

Łuk elektryczny sprawia, że z biegiem czasu na stykach gromadzą się karbonizowane warstwy, zmniejsza się powierzchnia kontaktowa co jest przyczyną zwiększenia się rezystancji i przegrzewania się. Taka sytuacja znacząco zmniejsza efektywność wyłącznika i może prowadzić do awarii w systemie przesyłowym lub dystrybucyjnym. Wcześniej wspomniane skarbonizowane warstwy mogą jedynie dodawać niewielką wartość oporu, ale konsekwencje tego mogą spowodować ogromną różnicę w działaniu wyłącznika. Nadmierne wytwarzane ciepło może zgrzewać styki, sprawiając, że wyłącznik nie zadziała gdy będziemy tego chcieli.

Jaka wartość prądu pomiarowego jest najlepsza przy pomiarze rezystancji zestykowej?

Aby wykonać pomiary zawsze wygodniej jest użyć mikroomomierza, który jest zasilany bateryjnie. Automatycznie pozbywamy się kłopotów z zasilaniem, doprowadzeniami lub przeciąganiem ciężkiego generatora do niedostępnej podstacji. Przez wiele lat inżynierowie do wykonania testów korzystali z zasilanych bateryjnie mikroomomierzy o wielkości 10A, takich jak seria DLRO10 ponieważ jest to wygodne i spełnia swoje zadanie. A czy rzeczywiście tak jest?

Część wyłączników wysokiego napięcia działa przy pomiarze wyższym prądem niż 10A, zatem mogą one nie zareagować w taki sam sposób, jak wtedy gdy prąd pomiarowy jest poniżej ich poziomu pracy. Skarbonizowane warstwy na stykach mogą powodować, że odczyt przy pomiarze prądem 10A może różnić się od pomiaru wyższym prądem. Stabilność i niezawodność pomiaru wzrasta wraz z większym prądem, ponieważ mierzone bardzo małe napięcia są dokładniej wychwycane przez urządzenie pomiarowe.

Ta kwestia jest dobrze znana inżynierom i zarówno normy IEC jak i ANSI zalecają wyższe prądy testowe do pomiarów oporności styku wyłącznika. Dla normy ANSI37.09 wartością minimalną jest 100A, natomiast dla IEC62271-100 dowolna wartość prądu testowego pomiędzy 50A a prądem znamionowym wyłącznika.

Większość mikroomomierzy o dużym prądzie pomiarowym to wartości od 100A, 200A po 600A, wymagające odpowiedniego zasilania, generatorów do zasilania przyrządu w celu wytworzenia wymaganego prądu testowego. Jest to częściowo czasochłonny proces, który w dużym stopniu przyczynia się do ograniczenia ich popularności.

Potrzebujesz małego mikroomomierza?

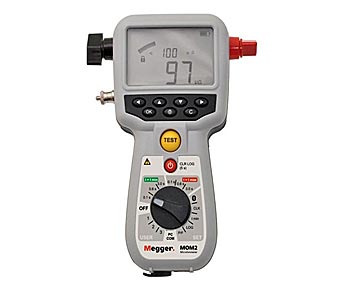

Rys. 2 Ręczny mikroomomierz Megger MOM2 Rys. 2. Ręczny mikroomomierz Megger MOM2

Odpowiedzią jest ręczny mikroomomierz Megger MOM2, który jest zasilany bateryjnie, który został zaprojektowany specjalnie do pomiarów wyłączników. Jego działanie opiera się na wstrzykiwaniu wysokiego prądu przez krótki czas, aby uzyskać bardzo dokładny odczyt a waży jedynie 1kg.

Musisz dostosować się z mikroomomierzem do każdej sytuacji?

Zasilany bateryjnie akumulator Megger DLRO100 zapewnia prąd testowy do 100A z możliwością zapewnienia prądu stałego do testu wymagającego dłuższego czasu działania.

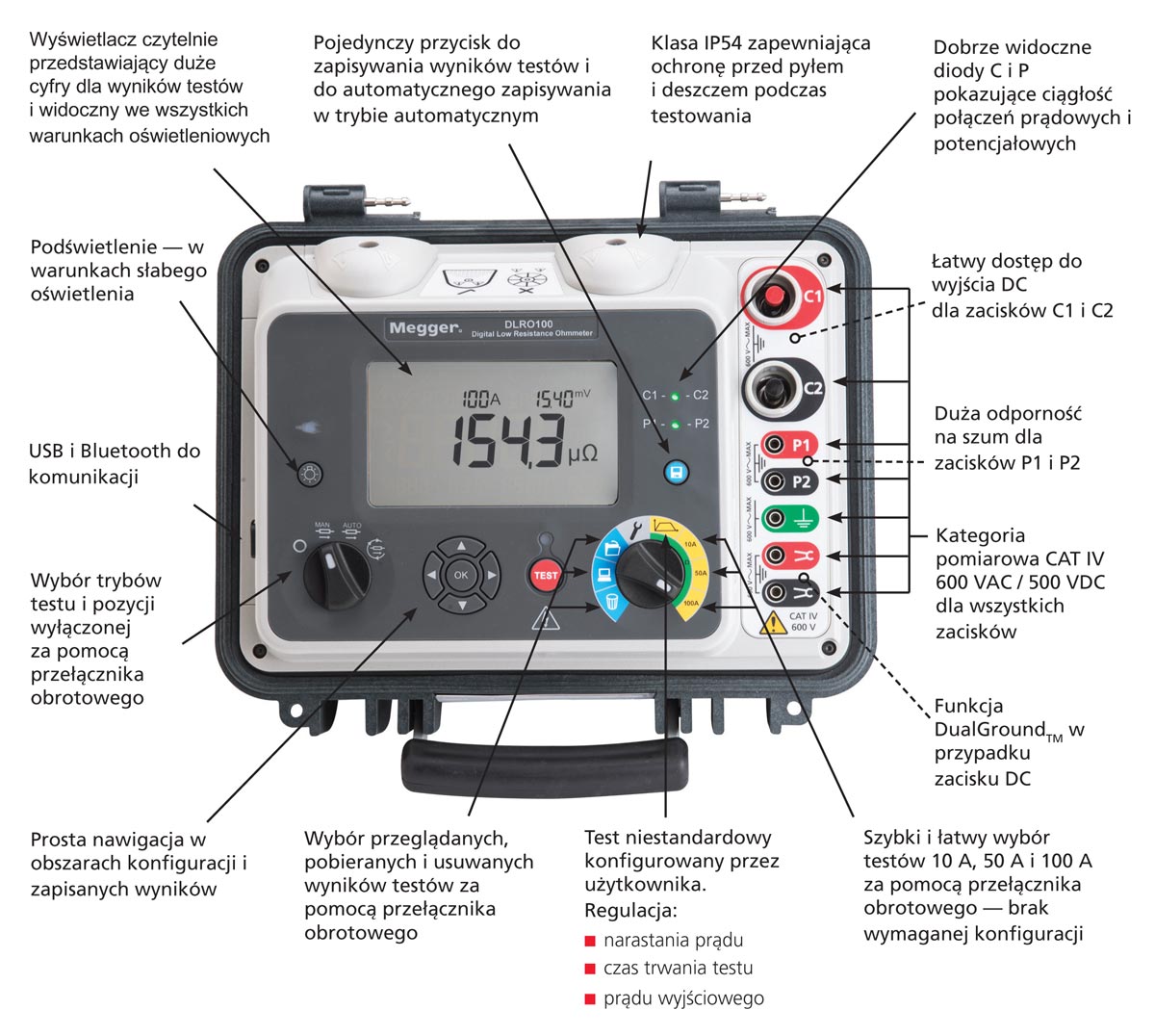

Rys. 3 Zasilany bateryjnie akumulator Megger DLRO100 Rys. 3 Zasilany bateryjnie akumulator Megger DLRO100

Nowe mikroomomierze Megger zapewniają testowanie wyłączników zgodnie z zalecanymi normami międzynarodowymi, jednocześnie zapewniając wygodę i elastyczność w każdej sytuacji.
