Złączki Scotchlok™ można stosować do łączenia przewodów w puszkach rozgałęźnych, skrzynkach rozdzielczych i zasilaniu urządzeń. Znakomicie usprawniają i przyspieszają wszelkie prace wymagające łączenia przewodów, szczególnie kiedy trzeba wykonać wiele połączeń.

Przeznaczone do zastosowań przy wszelkiego rodzaju instalacjach niskoprądowych, takich jak:

• instalacje alarmowe,
• instalacje domofonowe,
• monitoring czytników kart stref bezpieczeństwa – instalacje kontroli dostępu (instalacje sygnałowe, przeciwwłamaniowe), niskoprądowe instalacje automatyki przemysłowej (np. czujniki pomiarowe),
• instalacje sterownicze, np. do centralnych pomieszczeń klimatyzacyjnych itp.

Złączki dzielą się na skrętne i zaciskane.

Złączki skrętne Scotchlok™ O/B+, R/Y+ i B/G+ umożliwiają trwałe połączenia przewodów miedzianych o dużej rozpiętości przekrojów w instalacjach elektrycznych na napięcie do 600 V. Są przewidziane zarówno do połączeń przewodów jednodrutowych, jak i wielodrutowych. Przeznaczone do pracy w temperaturze do 105°C. Korpus produkowany z samogasnącego polipropylenu. Jego dolną część stanowi elastyczny kołnierz z elastomeru dający dodatkową izolację końców przewodów istotną szczególnie w przypadku odsłonięcia żyły na zbyt dużym odcinku.

W celu uzyskania połączenia przewodów należy odizolować przewody na dł. 13 -- 22 mm zależnej od przekroju przewodu i typu złączki, następnie wprowadzić je do otworu złączki oraz przekręcić złączkę w kierunku zgodnym z ruchem wskazówek zegara do oporu bez użycia dodatkowych narzędzi. Obrót złączki powoduje skręcenie żył łączonych przewodów oraz ich silne dociśnięcie do siebie. W przypadku konieczności deinstalacji wystarczy przekręcić złączkę w kierunku przeciwnym.

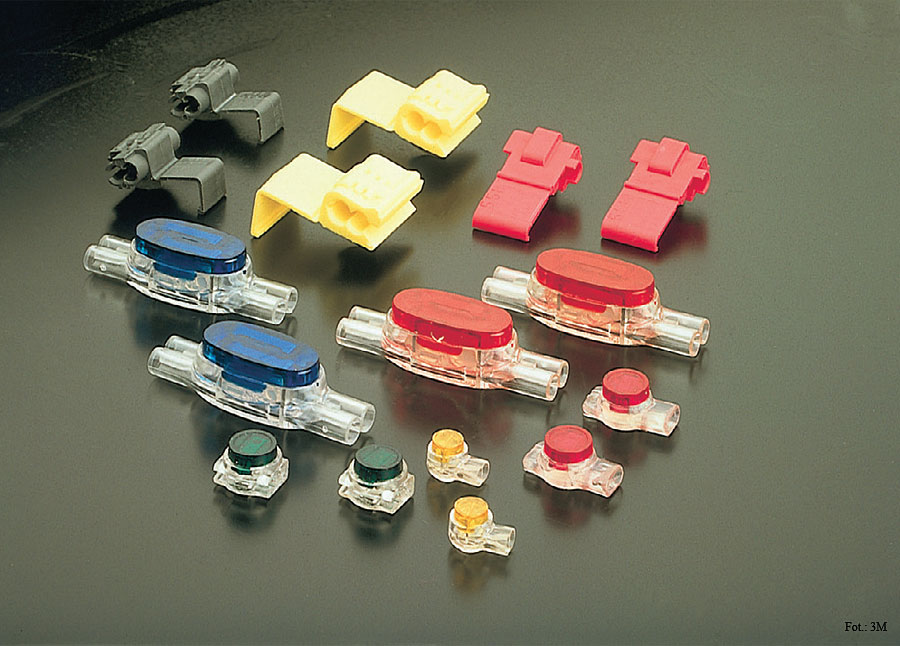

Instalacyjne złączki zaciskane Scotchlok™ umożliwiają szybkie i niezawodne połączenia lub odgałęzienia jedno- i wielodrutowych przewodów miedzianych na napięcia do 600 V o przekrojach od 0,5 do 4 mm2 i maksymalnej średnicy izolacji do 4,8 mm. Są wykonane z odpornego na rozpuszczalniki polipropylenu umożliwiającego pracę w temperaturach otoczenia do 105°. Dzięki zastosowaniu zacisku szczelinowego złączki Scotchlok™ umożliwiają szybkie wykonanie połączenia bez potrzeby zdejmowania izolacji z końcówek żył. Wystarczy umieścić końcówki przewodów w otworach złączki, a następnie zacisnąć złączkę, zamykając jej obudowę.

Zacisk szczelinowy wykonany z ocynowanego mosiądzu przebija izolację przewodu, wcinając się w przewodnik i połączenie jest już zrealizowane. Obudowa zapewnia szczelność i zapobiega poluzowaniu się kontaktu. Do zaciskania można użyć zwykłych kombinerek lub specjalnego narzędzia, gwarantującego właściwy kąt docisku.

Sebastian Urbanek
Inżynier Serwisu Technicznego 3M



---
