Energooszczędne działanie centrów danych, zakładów produkcyjnych i wszelkiego rodzaju budynków ma coraz większe znaczenie z powodu rosnących kosztów energii i odpowiedzialności ekologicznej. Wyposażenie obiektów w systemy zarządzające zużyciem energii bywa niemałym wyzwaniem, ponieważ trudno jest znaleźć rozwiązanie dopasowane do potrzeb użytkowników i inwestorów. Mimo, że rynek oferuje wiele produktów do monitorowania zużycia mediów, zazwyczaj nie mają one jednej z kilku istotnych cech takich jak łatwa obsługa, elastyczność rozbudowy czy interfejsy komunikacyjne do bezpośredniej analizy danych. Wymienione cechy to atuty koncepcji Saia S-Monitoring, kompleksowego rozwiązania wspomagającego podnoszenie efektywności energetycznej.

Liczniki energii elektrycznej

Efekt w tym zakresie uzyskuje się w wyniku przemieszczenia ładunków elektrycznych, co powoduje różnicę potencjałów, czyli napięcie elektryczne. Warto przypomnieć, że zjawisko fotowoltaiki zostało zaobserwowane w 1839 r. w obwodzie oświetlonych elektrod, umieszczonych w elektrolicie. Zjawisko to po prawie czterdziestu lat

Saia S-Energy Manager – pierwszy krok do zarządzania zużyciem mediów

S-Energy Manager to kompaktowe urządzenie do zarządzania zużyciem mediów. Jest to dotykowy panel o przekątnej 5,7” lub 10,4” z wbudowaną przeglądarką WWW, serwerami FTP i WWW oraz łączem Ethernet. Nowa wersja rozwiązania została rozbudowana o funkcjonalności umożliwiające monitoring zużycia energii, produkcji energii dostarczanej do sieci oraz konsumpcji innych mediów.

S-Energy Manager odczytuje wartości zużycia energii z liczników wyposażonych w interfejs S-Bus. Rozpoznaje typ licznika, rozróżniając liczniki jednokierunkowe i dwukierunkowe, w przypadku których rejestrowana jest zarówno energia zużyta, jak i dostarczona do sieci. Aby monitorować zużycie innych mediów (gazu, ciepła lub wody) należy liczniki z wyjściem impulsowym podłączyć do koncentratora impulsów PCD7.H104SE, który po sieci S-Bus przekazuje dane do panelu S-Energy. Tym sposobem S-Energy Manager może przetwarzać wartości zużycia mediów z liczników różnych producentów.

S-Energy Manager jest prosty w obsłudze, nie wymaga pracochłonnej konfiguracji ani zaawansowanej wiedzy. Preinstalowana, polskojęzyczna aplikacja wizualizacyjno- sterująca służy do rejestracji i kontroli zużycia, prezentacji oraz udostępniania danych pomiarowych lokalnie i zdalnie.

Aplikacja dostępna jest także na urządzenia mobilne. Dla pracownika działu utrzymania ruchu jest to ogromne ułatwienie - może kontrolować stany liczników bez opuszczania miejsca pracy, bez straty czasu na indywidualne odczytywanie stanu liczników zainstalowanych w rozproszonych obiektach.

S-Energy Manager automatycznie wysyła SMS-y i e-maile z raportami do zdefiniowanej grupy odbiorców.

E-Controller do zarządzania zużyciem energii i innych mediów

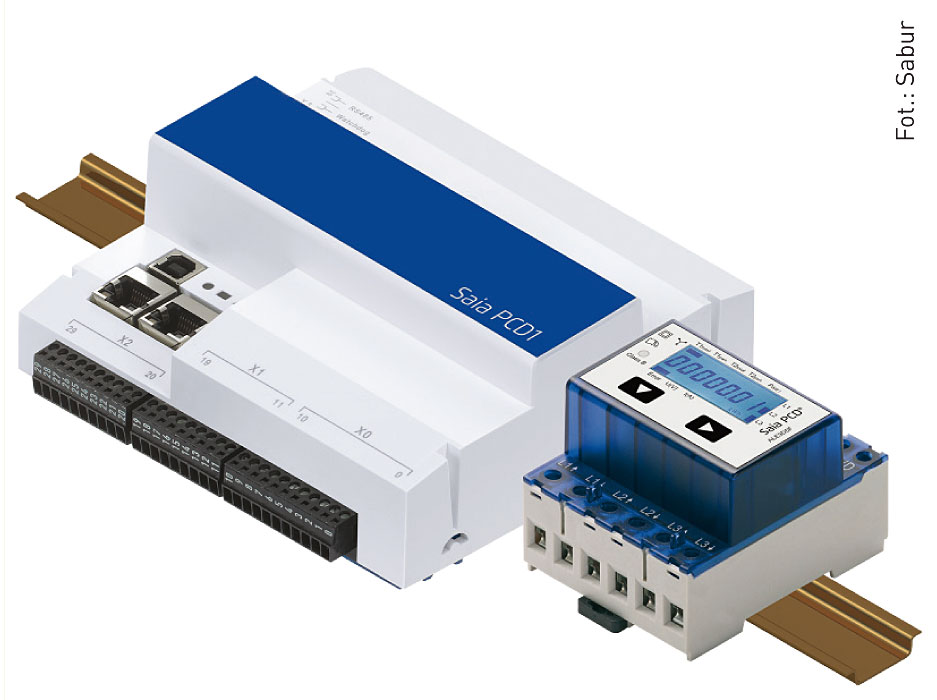

Saia E-Controller to urządzenie stworzone do monitoringu i zarządzania zużyciem energii oraz innych mediów. Jego specyficzna budowa pozwala na montaż w szafach elektrycznych o standardowych wymiarach, obok innej aparatury elektrycznej. Dzięki ustawieniom domyślnym jest gotowy do użycia bez konieczności konfiguracji i programowania – ma wbudowaną aplikację do rejestracji pomiarów, monitorowania i zarządzania zużyciem mediów. Automatycznie wykrywa podłączone przy pomocy magistrali S-Bus liczniki energii i koncentratory impulsów PCD7.H104SE (zliczające impulsy np. z wodomierzy czy liczników ciepła). Do urządzenia można zabudować moduły pamięci i interfejsów, które pozwolą na komunikację w standardach takich jak Modbus, MP-Bus, BACnet, LON IP i in. Za pomocą pakietu narzędziowego Saia PG5 można rozszerzać funkcjonalności wbudowanej w urządzenie aplikacji S-Monitoring np. w celu dodatkowego opomiarowania i zarządzania zużyciem mediów (dołączając do systemu przykładowo liczniki ciepła po M-Busie bądź analizatorów sieci po Modbusie).

Wspólną cechą opisanych rozwiązań Saia – liczników energii, panelu S-Energy Manager i E-Controllera jest elastyczność i otwartość pozwalająca na łączenie w większe systemy oraz integrację z systemami MES, ERP czy BI. Dodatkowo urządzenia te są bardzo proste w obsłudze i pozwalają na stopniowe wdrożenie. Prace mogą być realizowane krok po kroku, bez konieczności ponoszenia początkowych, znaczących wydatków na prace inżynierskie i skomplikowany zwykle system informatyczny. Takie działania dają wymierne efekty już od samego początku, po zainstalowaniu i uruchomieniu systemu, a rozbudowa systemu jest możliwa w dowolnym tempie.
