Specjaliści polskiej firmy Elgo Lighting Industries S.A. opracowali i wdrożyli do produkcji rozbudowany system opraw oświetleniowych o nazwie ADQUEN, z diodami świecącymi LED, oparty na oryginalnej koncepcji dającej przyszłemu użytkownikowi możliwość samodzielnego zaprojektowania opraw ściśle dostosowanych do jego indywidualnych potrzeb.

Komputerowy konfigurator ADQUEN DIRECT zamiast katalogu

Nowatorska koncepcja systemu ADQUEN polega na tym, że zamiast typowego katalogu z ograniczoną liczbą oferowanych modeli, inwestor dostaje do rąk narzędzie w postaci komputerowej aplikacji ADQUEN DIRECT dostępnej on-line w Internecie pod adresem www.adquen.pl. Pozwala ona w szerokim zakresie konfigurować rodzaj i cechy oprawy, poprzez swobodny dobór wartości jej podstawowych parametrów. Szeroki zestaw skalowalnych parametrów daje praktycznie nieograniczoną liczbę różnych możliwych odmian opraw ADQUEN.

Proces wyboru cech zamawianej oprawy ledowej systemu ADQUEN za pomocą komputerowej aplikacji ADQUEN DIRECT przebiega w trzech kolejnych krokach.

Krok I - dobór właściwości i cech technicznych ważnych parametrów oprawy

W pierwszym kroku możliwy jest przede wszystkim wybór rodzaju oprawy ściśle związanego z zadaniem oświetleniowym, do jakiego ma być ona przeznaczona. Do dyspozycji są następujące kategorie opraw:

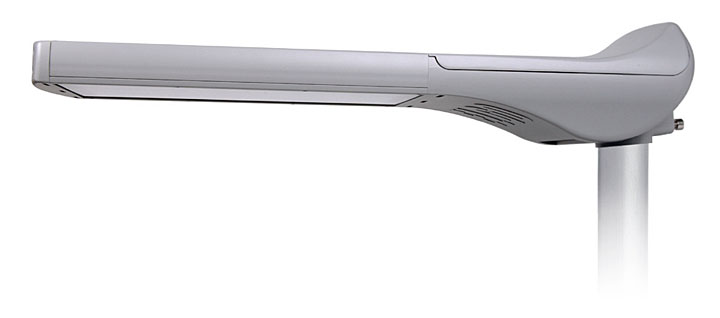

- uliczna – ADQUEN OU (fot. 1),

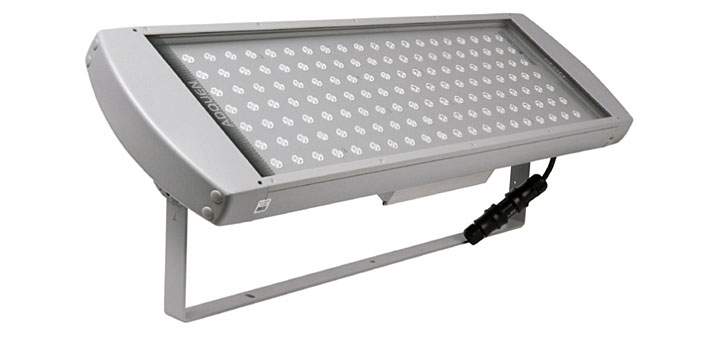

- przemysłowa – naświetlacz – ADQUEN ON (fot. 2),

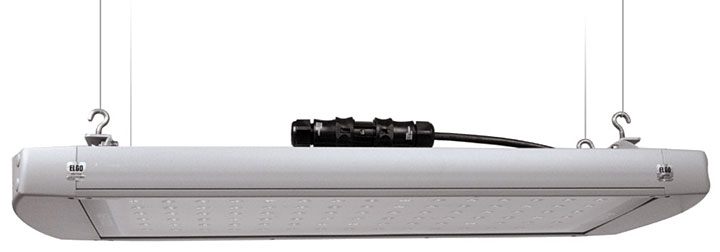

- przemysłowa – wisząca – ADQUEN OP (fot. 3),

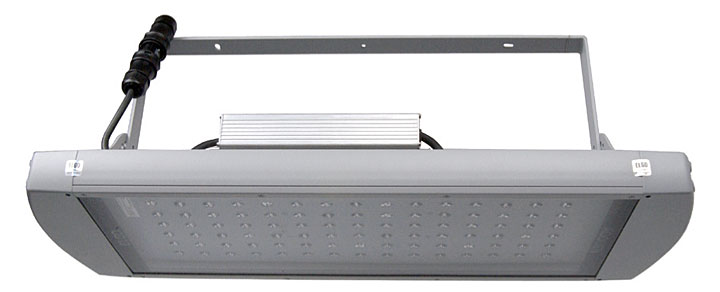

- tunelowa – ADQUEN OT (fot. 4),

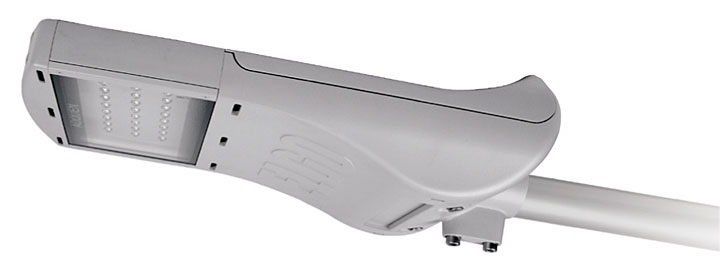

- do hybrydowych systemów zasilania – ADQUEN OH (fot. 5).

Poza tym można także wybrać wartości innych parametrów i cech:
- moc oprawy,
- typ diody LED,
- strumień świetlny pojedynczej diody,
- liczbę diod w oprawie,
- temperaturę barwową promieniowania diod,
- rodzaj układu optycznego,
- kąt rozsyłu układu optycznego,
- rodzaj zasilania i sterowania,
- kolor obudowy.

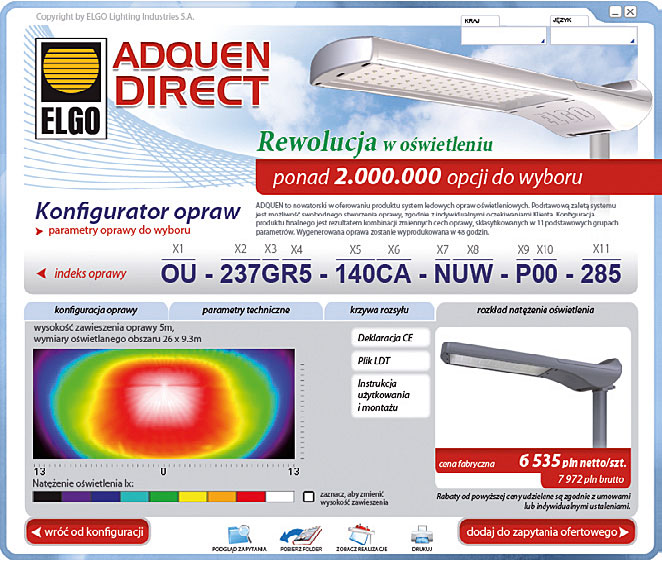

Krok II – prezentacja parametrów skonfigurowanej oprawy

Wynikiem wyboru konfiguracji, dokonanego w kroku I, jest szczegółowa prezentacja wygenerowanej oprawy w postaci:
- łącznej wartości początkowego, znamionowego strumienia świetlnego zastosowanych diod LED,
- podstawowych danych technicznych,
- wykresu rozsyłu światłości,
- rozkładu natężenia oświetlenia,
- wyglądu oprawy,
- ceny oprawy,
- deklaracji CE.

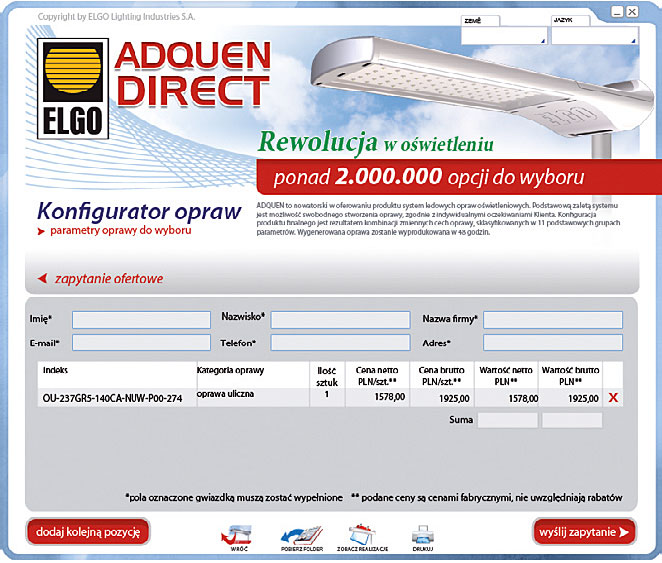

Krok III – generowanie zapytania ofertowego

Proces konfiguracji oprawy systemu ADQUEN może być zakończony wygenerowaniem i wysłaniem zapytania ofertowego.

Budowa opraw systemu ADQUEN

Panel z diodami LED

Główną częścią każdej oprawy systemu ADQUEN jest płaski panel z diodami LED.

Zbudowano go na specjalnym profilu aluminiowym, bogato użebrowanym po stronie zewnętrznej. Użebrowanie to stanowi skuteczny radiator odprowadzający ciepło wytwarzane przez diody. Dzięki niemu, temperatura pracy diod utrzymywana jest na dostatecznie niskim poziomie, gwarantującym właściwe warunki do zapewnienia maksymalnej trwałości i wydajności diod. Od wnętrza oprawy na profilu posadowione są płytki z diodami. Na diodach umieszczone są indywidualne układy optyczne w postaci soczewek. Powierzchnia między diodami przykryta jest dodatkowo płaską, metalową maskownicą. Panel zamknięty jest szczelnie płaską, hartowaną szybą. W zależności od wybranej liczby diod, długość profilu jest odpowiednio dobrana. W konsekwencji zmianie ulega długość całego panelu. Na obu końcach panelu LED mocowane są pozostałe człony oprawy. Wszystkie połączenia członów oprawy są uszczelniane za pomocą uszczelek.

Układ zasilający

Oprawy ADQUEN wszystkich kategorii, wyposażone są w mikroprocesorowy zasilacz elektroniczny o wysokiej sprawności. Zasilacz standardowo posiada zabezpieczenia: przeciwzwarciowe, przeciążeniowe, nadnapięciowe i termiczne oraz aktywną funkcję PFC, czyli układ korekcji współczynnika mocy. Dodatkowo zasilacz zapewnia zabezpieczenia:
- przed zwarciem lub rozwarciem diody – pozwalające na dalszą pracę oprawy w przypadku zwarcia lub awarii jednej z diod;
- termiczne, z czujnikami temperatury na każdej linijce diodowej – redukujące liniowo moc w przypadku przekroczenia przez oprawę, z nieprzewidzianych przyczyn zewnętrznych, temperatury 70°C – w celu niedopuszczenia do uszkodzenia diod, i całkowicie wyłączające zasilanie w przypadku osiągnięcia temperatury 85°C – krytycznej dla działania diod.

Zasilacz może realizować funkcję automatycznej regulacji mocy w godzinach późnonocnych oraz współpracować z czujnikiem zmierzchowym i czujnikiem ruchu. Dzięki zastosowaniu w układzie systemu mikroprocesorowego istnieje możliwość dowolnej konfiguracji cyklu pracy oprawy.

ADQUEN OS - najnowsza oprawa systemu

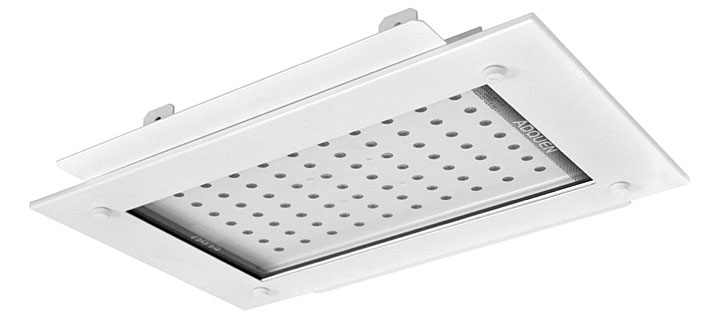

Kolejną klasą opraw w systemie, która rozszerza możliwości jego aplikacji na nowe obszary zastosowań oświetleniowych, jest ADQUEN OS przeznaczony do montażu w stropach podwieszanych (fot. 6).

Oprawy ADQUEN OS mogą być stosowane np. do oświetlania przestrzeni pod wiatami z dystrybutorami paliw na stacjach benzynowych lub w pomieszczeniach publicznych i przemysłowych z sufitami podwieszonymi.

Marek Kołakowski

---
