W przemyśle istnieje wiele branż wymagających od układów zasilania najwyższej niezawodności. Aby sprostać tym wymaganiom producenci prześcigają się w tworzeniu systemów zapewniających zasilanie w każdej sytuacji niezależnie od warunków pracy czy nieprzewidzianych awarii.

Również Schneider Electric jako jeden z prekursorów w dziedzinie rozdziału energii i stara się zapewnić rozwiązania o najwyższej jakości i niezawodności. Jednym z tych rozwiązań są systemy rozdziału mocy oparte na rozdzielnicach typu Okken.

Okken został głownie stworzony z myślą o pracy w kopalniach, petrochemiach, elektrowniach, zakładach przetwórstwa.

W tych miejscach rozdzielnice projektuję się głównie jako wysuwne (szufladowe) umożliwiające w krótkiej chwili demontaż jednostek funkcjonalnych – odpowiedzialnych za część instalacji – bez konieczności wyłączania całego układu. Rozdzielnice tego typu składają się z szeregu podzespołów współtworzących niezawodną całość.

Jednym z patentów są styki pośredniczące łączące szyny z częścią ruchomą kasety. Zapewnia to bezawaryjne i pewne łączenie torów prądowych kasety z szynami głównymi rozdzielnicy. Badania wykazał że przy zastosowaniu styków pośredniczących oraz właściwym montażu szyn układ szyn nie wymaga konserwacji przez około 30 lat. Poza niezawodnością działania rozdzielnice tego typu muszą zapewnić bezpieczeństwo dla obsługi.

Uzyskuję się to przez zastosowanie rozwiązań uniemożliwienie wysunięcia szuflady przed rozłączeniem wyłącznika, blokadę położenia w pozycji test i wysunięty. Okken pozwala zabudować rozdzielnicę we wszystkich możliwych formach wygrodzenia (2a, 2b, 3a, 3b, 4a, 4b). Kolejnym aspektem wpływającym na podniesienie bezpieczeństwa jest łukoodłukoodporność. Konstrukcja szuflad oraz przegród ma niedopuścić do rozprzestrzeniania się łuku na zewnątrz rozdzielnicy oraz na zewnątrz każdej szuflady, chroniąc jednocześnie połączenia szynowe. Potwierdzone to zostało badaniami zgodnie z IEC 1641 oraz AS 3439--1. Rozdzielnice Okken pozwalają również na optymalizację układu przez upakowanie jednostek funkcjonalnych na relatywnie małej przestrzeni (przy spełnieniu założeń wynikających z normy IEC61439 oraz definiowanych przez nią badań typu). Poziom upakowania umożliwia montaż

• do 4 wyłączników powietrznych Masterpact w jednej kolumnie
• do 24 wyłączników Compact NSX w kolumnie
• do 9 szuflad z wyłącznikami 400 A w kolumnie
• do 5 szuflad z wyłącznikami 630 A w kolumnie.

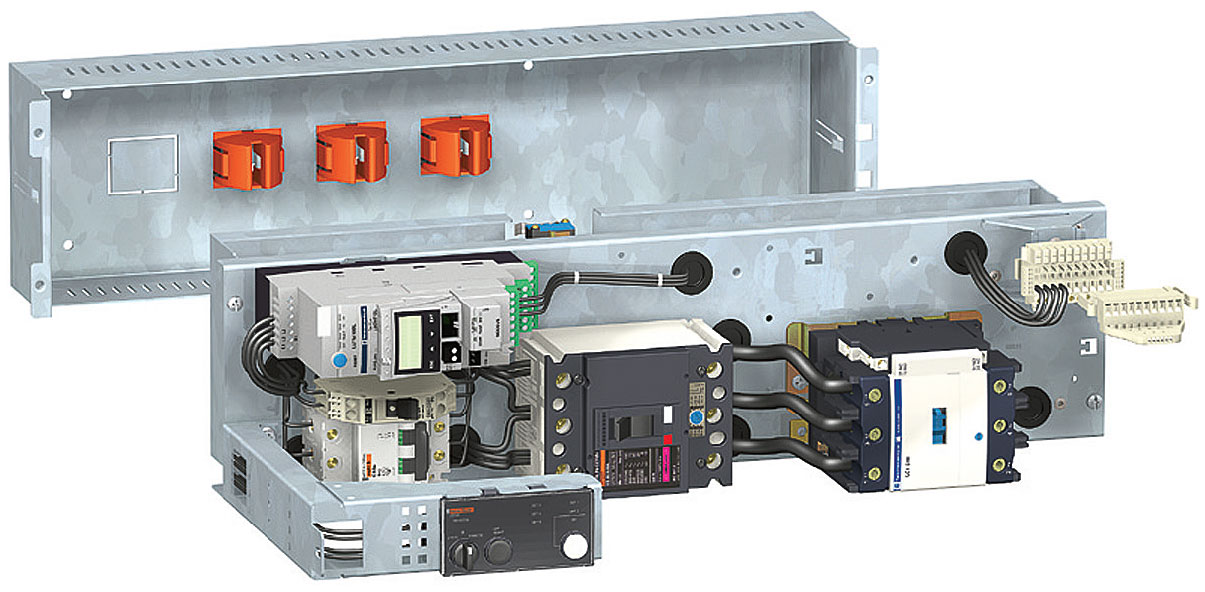

Większy poziom upakowania umożliwia zastosowanie dzielonych szuflad – 2 jednostki funkcyjne w jednym rzędzie.

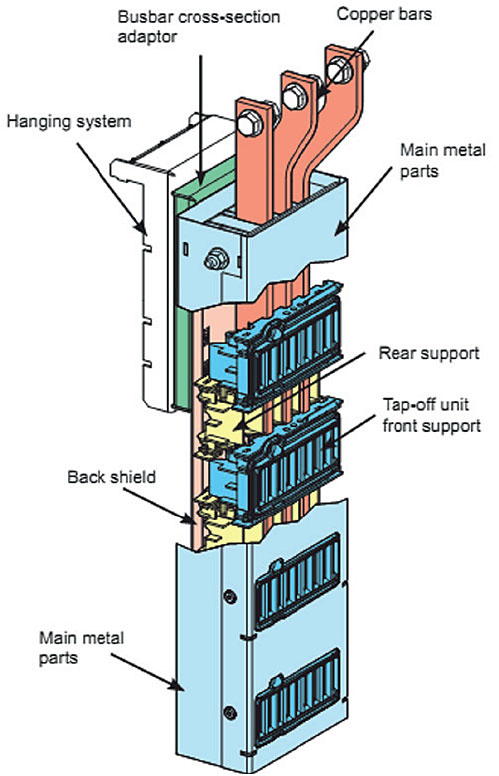

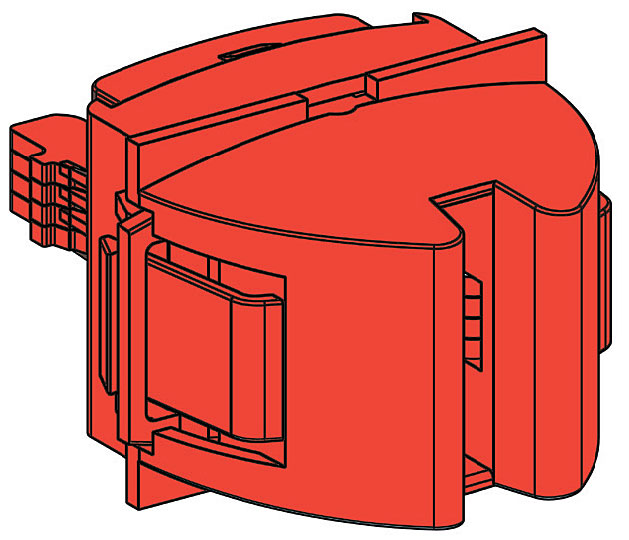

Celem zoptymalizowania wielkości oraz kosztów rozdzielnicy w ubiegłym roku w rozdzielnicach OKKEN wprowadzone zostały nowe rozwiązania. Mają one na celu obniżenie kosztów samej konstrukcji, zwiększenie stopnia upakowania przy jednoczesnym zachowaniu wymagań normatywnych. Modyfikacje te odnoszą się głównie do pól MCC – sterowanie i zabezpieczanie odbiorów silnikowych. to nowa konstrukcja. Optymalizuje ona rozmiar kolumny oraz podłączenie szuflad do szyn zasilających. Zastosowano tu sprawdzone połączenia z systemu szynoprzewodów Canalis, który wykorzystuje posrebrzane styki celem poprawienia jakości połączeń. Następnym rozwiązaniem umożliwiającym zoptymalizowanie rozwiązania jest system back to back – rozdzielnice ustawione plecami dzielą jeden system szyn głównych.

Wszystkie konfiguracje Okken zostały przebadane zgodnie z normami IEC61439 (Badania typu), IEC 721--3-3 (odporność w środowiskach korozyjnych), IEC 68--3-3,IEC 721--2-6 (odporność na wstrząsy sejsmiczne 2G i 5G), IEC 1641 oraz AS 3439--1 (ługoodporność).

Artur Tobiasz
Szef Produktu
w firmie Schneider Electric
www.schneider-electric.com



---
