Zadaniem wyłącznika różnicowoprądowego jest rozłączenie obwodu w momencie wykrycia różnicy między prądem do niego wpływającym, a wypływającym.

W ten sposób zyskuje się ochronę ludzi przed porażeniem elektrycznym przy dotyku zarówno pośrednim, jak i bezpośrednim. Oprócz tego ograniczane są skutki uszkodzenia urządzeń, łącznie z możliwością wystąpienia pożaru.

Ważnym elementem w typowym wyłączniku różnicowoprądowym są zestyki torów prądowych wraz z zamkiem i dźwignią załączającą. Na budowę wyłącznika RCD składa się również wyzwalacz różnicowoprądowy (najczęściej przekaźnik spolaryzowany) oraz przekładnik Ferrantiego, którym najczęściej jest pierścień ferromagnetyczny. To właśnie przez niego przechodzą przewody fazowe i przewód neutralny. Z kolei dzięki obwodowi testowania wyłącznika można go sprawdzić podczas eksploatacji.

Należy pamiętać, że wyłącznik różnicowoprądowy znajduje zastosowanie jako ochrona dodatkowa, obok „samoczynnego wyłączenia zasilania”, które działa w przypadku bezpośredniego zwarcia pomiędzy fazą a obudową. Wykrywane są przy tym znacznie mniejsze prądy upływu niż te, które mogłyby spowodować zadziałanie zabezpieczeń nadprądowych.

Wyłączniki różnicowoprądowe są montowane w układach sieci TN-S oraz TN-C-S na odcinku z rozdzielonymi przewodami ochronnym PE i neutralnym N. Oprócz tego wyłączniki RCD montuje się w sieciach TT oraz nieco rzadziej w IT.

Ważnym parametrem technicznym wyłączników różnicowoprądowych jest napięcie znamionowe. Biorąc pod uwagę zdolność łączenia, napięcie znamionowe wyłącznika nie powinno być mniejsze od napięcia znamionowego sieci, w której on jest zainstalowany. Oprócz tego wyłączniki RCD określa znamionowy prąd różnicowy zadziałania. Z kolei prąd znamionowy ciągły stanowi największy prąd, jakim wyłącznik może być obciążony długotrwale w stanie zamkniętym. Parametrem wyłączników różnicowoprądowych jest częstotliwość znamionowa, która w przypadku standardowych urządzeń wynosi 50 i/lub 60 Hz.

Biorąc pod uwagę obciążalność zwarciową, wyróżniamy wyłączniki różnicowoprądowe bez wyzwalaczy nadprądowych (RCCB) ze zdolnością wyłączania wynoszącą co najmniej 10-krotną wartość prądu znamionowego, ale nie mniejszą niż 500 A. Ważne jest, aby takie wyłączniki były dobezpieczone. Są też wytwarzane i stosowane wyłączniki różnicowoprądowe ze zintegrowanymi w jednym aparacie wyzwalaczami nadprądowymi (RCBO) o zdolności wyłączania porównywalnej z wyłącznikami nadprądowymi.

Wybierając wyłącznik różnicowoprądowy, trzeba zwrócić uwagę na liczbę biegunów. Typowy wyłącznik jest w stanie przerywać wszystkie przewody czynne (L1, L2, L3, N). Stąd też oferowane i stosowane bywają wyłączniki:

  • dwubiegunowe (w obwodach jednofazowych),
  • czterobiegunowe (w obwodach trójfazowych z przewodem neutralnym),
  • trójbiegunowe (w obwodach trójfazowych bez przewodu neutralnego).

Jest przy tym możliwe wykorzystywanie wyłączników czterobiegunowych w obwodach jednofazowych, jeżeli przewody L i N przyłączono w sposób zapewniający działanie obwodu kontrolnego.

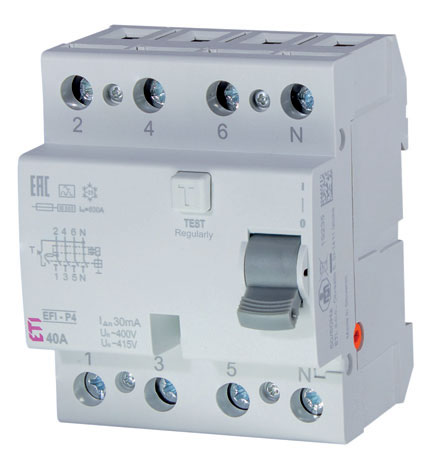

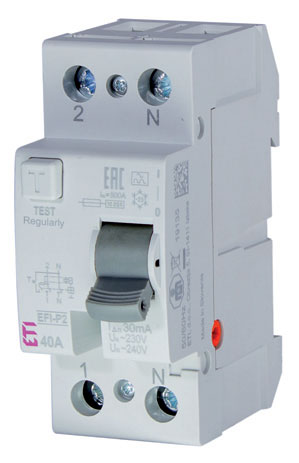

ProducentETI ELEKTROELEMENT d.o.o.ETI ELEKTROELEMENT d.o.o.
Model EFI-P2 EFI-P4

Napięcie znamionowe [V] 230 /240 V AC 400/415 V AC
Prąd znamionowy [A] 16, 25, 40, 63, 80 16, 25, 40, 63
Znamionowy prąd różnicowy [mA]

0,03; 0,1; 0,3 i 0,5 A 0,03; 0,1; 0,3 i 0,5 A
Wytrzymałość zwarciowa [kA] 10 10
Szybkość wyzwalania (zwłoczność)

Bezzwłoczny Bezzwłoczny
Liczba biegunów 2 4
Szerokość – liczba modułów 2 4
Szerokość [mm] 36 72
Zakres przekrojów przewodów przyłączeniowych [mm2] 1-25 1-25
Temperatura pracy [°C] -25°C ... +55°C -25°C ... +55°C
Sposób montażu Na szynie TH 35 mm Na szynie TH 35 mm
Cechy charakterystyczne (np. przebieg prądu, przy którym jest zapewnione prawidłowe wyzwalanie aparatu, opóźnienie wyzwalania) Obniżone straty mocy Dostępne również w wersji: 1. Z biegunem neutralnym N po lewej stronie, 2. Na napięcie znamionowe 127 V 3. RESET – identyfi kacja przyczyny zadziałania Obniżone straty mocy Dostępne również w wersji: 1. Z biegunem neutralnym N po lewej stronie, 2. Na napięcie znamionowe 127 V 3. RESET – identyfi kacja przyczyny zadziałania
Badania i certyfikaty Protokół z badań w OVE-Wiedeń Certyfikat zgodności Protokół z badań w OVE-Wiedeń Certyfikat zgodności
Cena katalogowa netto [zł] Cennik dostępny na stronie www.etipolam.com.pl Cennik dostępny na stronie www.etipolam.com.pl

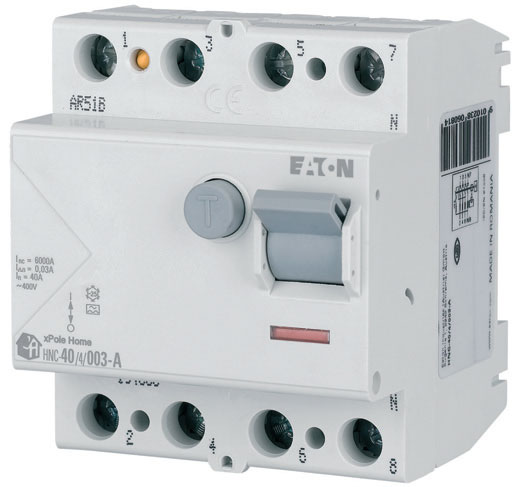

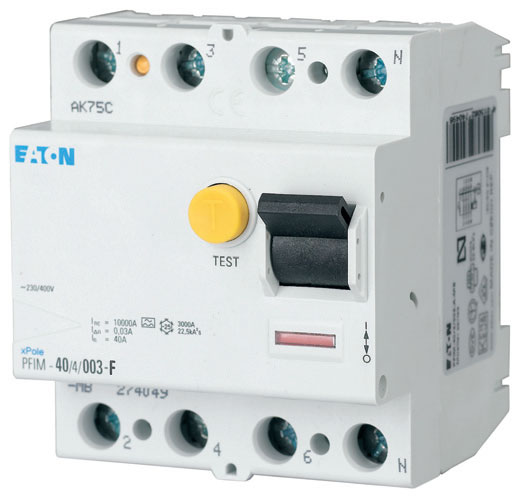

ProducentEATONEATON
Model HNC-40/4/003 PFIM-63/4/003-F

Napięcie znamionowe [V] 230/400 230/400
Prąd znamionowy [A] 25 40
Znamionowy prąd różnicowy [mA] 30 30
Wytrzymałość zwarciowa [kA] 6 6
Szybkość wyzwalania (zwłoczność) bezzwłoczny bezzwłoczny
Liczba biegunów 4 4
Szerokość – liczba modułów 4 4
Szerokość [mm] 70 70
Zakres przekrojów przewodów przyłączeniowych [mm2] 35 35
Temperatura pracy [°C] -25 do +40 -25 do +40
Sposób montażu Na szynie DIN Na szynie DIN
Cechy charakterystyczne (np. przebieg prądu, przy którym jest zapewnione prawidłowe wyzwalanie aparatu, opóźnienie wyzwalania Typ AC, czuły na prąd różnicowy przemienny Typ F, czuły na prąd różnicowy przemienny, prąd pulsujący ze składową stałą do 10mA, niewrażliwy na mieszane częstotliwości do 1kHz
Badania i certyfikaty IEC/EN 61008, CE IEC/EN 61008, IEC/EN 62423, CE
Cena katalogowa netto [zł] Jak w cenniku EATON Jak w cenniku EATON

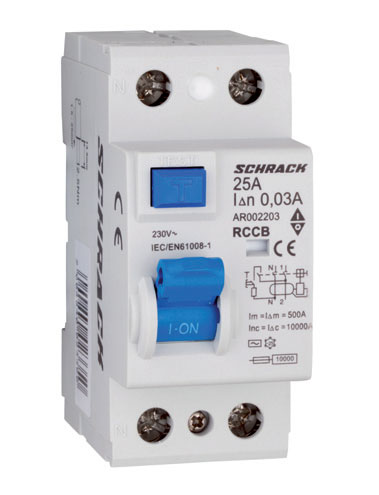

Producent SCHRACK TECHNIK SCHRACK TECHNIK
Model Seria Amparo, model: AR002203 Seria Amparo, model: AR004103
Napięcie znamionowe [V] 230/400 230/400
Prąd znamionowy [A] 25 40
Znamionowy prąd różnicowy [mA] 30 30
Wytrzymałość zwarciowa [kA] 10 10
Szybkość wyzwalania(zwłoczność) Bezzwłoczny Bezzwłoczny
Liczba biegunów 2 4
Szerokość – liczba modułów 2 4
Szerokość [mm] Zgodnie z DIN 43880 Zgodnie z DIN 43880
Zakres przekrojów przewodów przyłączeniowych [mm2] Podwójne windowe / szynowe, 1,5-25 Podwójne windowe / szynowe, 1,5-25
Temperatura pracy [°C] -25 do +40 -25 do +40
Sposób montażu Zatrzaskowy na szynie TH 35 Zatrzaskowy na szynie TH 35
Cechy charakterystyczne (np. przebieg prądu, przy którym jest zapewnione prawidłowe wyzwalanie aparatu, opóźnienie wyzwalania) Typ AC
Odporność na udar prądowy:> 250 A (8/20 μs)
• możliwość oszynowania
• dowolny kierunek zasilania
• dowolna pozycja montażu
• możliwość podłączenia styków pomocniczych, sygnałowych
Typ AC
Odporność na udar prądowy: > 250 A (8/20 μs)
• możliwość oszynowania
• dowolny kierunek zasilania
• dowolna pozycja montażu
• możliwość podłączenia styków pomocniczych, sygnałowych
Badania i certyfikaty PN-EN/IEC 61008 PN-EN/IEC 61008
Cena katalogowa netto [zł] 125,80 171,90

Producent SEZ Krompachy/ Dystrybutor Preis-Zone SEZ Krompachy/ Dystrybutor Preis-Zone
Model PFI2 B16/0,03 PFB4 40/0,03
  Image Image
Napięcie znamionowe [V] 230 AC 400 AC
Prąd znamionowy [A] 16 40
Znamionowy prąd różnicowy [mA] 30 30
Wytrzymałość zwarciowa [kA] 10 10
Szybkość wyzwalania (zwłoczność) Bezzwłoczny Bezzwłoczny
Liczba biegunów 2 4
Szerokość – liczba modułów 2 4
Szerokość [mm] 2 moduły, 36 4 moduły, 72
Zakres przekrojów przewodów przyłączeniowych [mm2] od 1,5 do 25 od 1,5 do 25
Temperatura pracy [°C] od -25 do 40 od -25 do 40
Sposób montażu Na szynie DIN (TH/TS 35) Na szynie DIN (TH/TS 35)
Cechy charakterystyczne (np. przebieg prądu, przy którym jest zapewnione prawidłowe wyzwalanie aparatu, opóźnienie wyzwalania) Wyłącznik różnicowoprądowy z członem nadprądowym. Do wyboru typ AC, A lub B. Dostępne modele: – bezzwłoczne, – krótkozwłoczne (typ G lub K) – zwłoczne (selektywne – typ S) Wyłącznik różnicowoprądowy. Do wyboru typ AC, A lub B. Dostępne modele: – bezzwłoczne, – krótkozwłoczne (typ G lub K) – zwłoczne (selektywne – typ S)
Badania i certyfikaty CE, VDE, ISO 14001, ISO 9001, PN-EN 61009-1, PN-EN 61009-2-1 CE, VDE, ISO 14001, ISO 9001, PN-EN 61009-1,PN-EN 61009-2-1
Cena katalogowa netto [zł] 59,83 zł netto 73,16 zł netto
