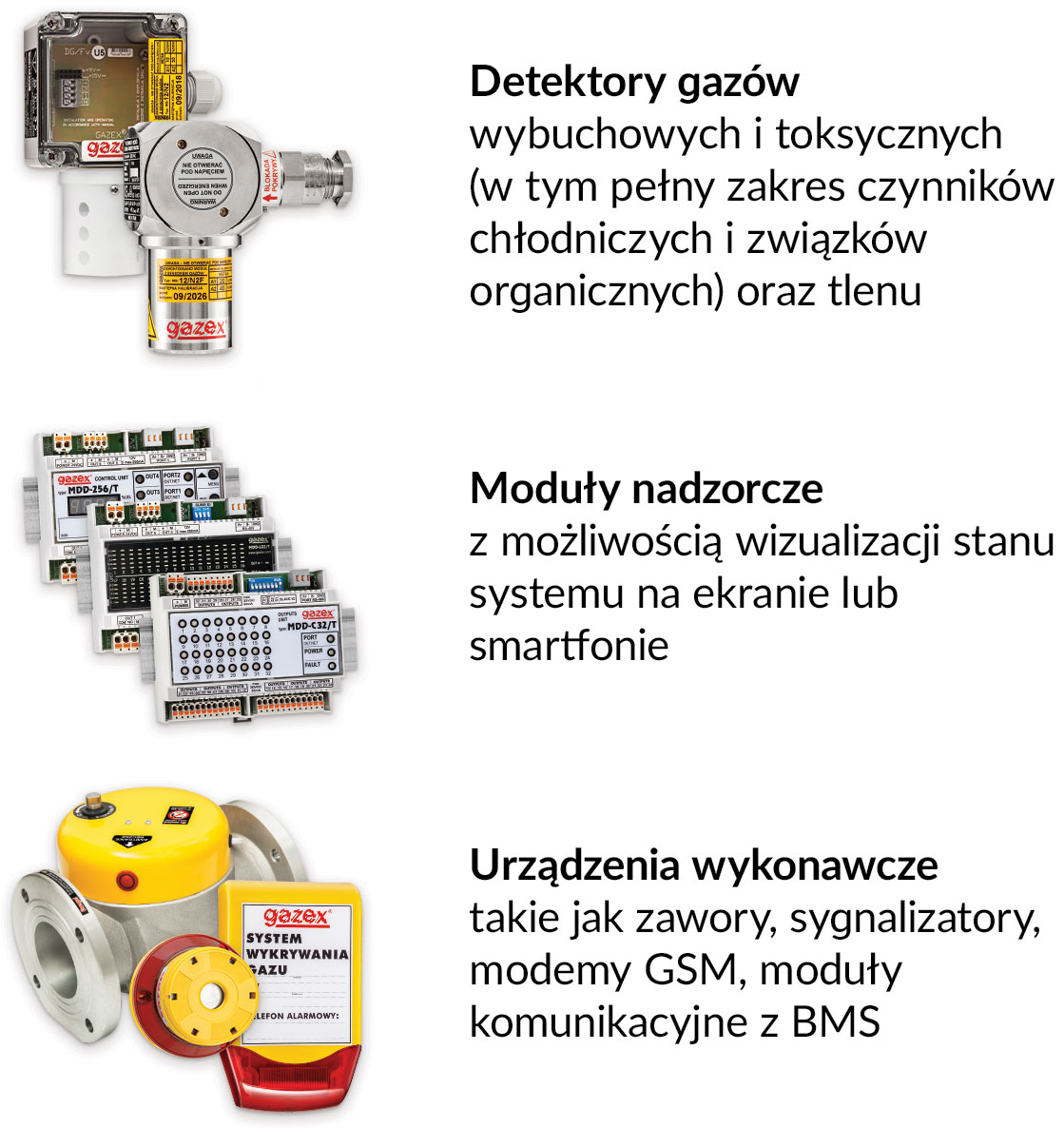

Rys. 1. Grupy urządzeń modularnego systemu detekcji gazówCyfrowe systestemy detekji gazów (np. CSDG® firmy Gazex) znajdują szerokie zastosowanie w obiektach wielkokubaturowych takich jak hale przemysłowe, hale magazynowe, czy garaże podziemne. W standardowych rozwiązaniach każdy z detektorów komunikuje się z centralą za pośrednictwem osobnego przewodu, co przy rozbudowanych systemach detekcji generuje wysokie koszty związane z koniecznością budowy rozległych tras kablowych. Magistralowa architektura CSDG® eliminuje ten problem.
Architektura CSDG® oparta jest o 3 grupy produktowe: moduły nadzorcze (np. MDD-256/T), detektory gazów (DG/M lub DG-EN/M oraz DEX do stref ATEX w połączeniu z modułem MDD-1) oraz urządzenia wykonawcze takie jak zawory odcinające (MAG-3), modemy GSM (GSM-M8), moduły wizualizacyjne (MDD-L32/T) czy sterujące innymi systemami w budynku poprzez wyjścia stykowe lub napięciowe (MDD-C32/T). System powinien mieć strukturę logiczną podzieloną na grupy tak, aby w obrębie każdej grupy można było realizować niezależne funkcje alarmowe i sterujące przy pomocy modułów wykonawczych. CSDG® firmy Gazex jest systemem rozproszonym, w którym elementy komunikują się ze sobą cyfrowo w standardzie RS-485 zgodnie z protokołem Modbus RTU. Moduł nadzorczy MDD-256/T gromadzi i analizuje dane pomiarowe oraz steruje modułami wykonawczymi. Zebrane dane można zwizualizować na ekranie komputera przy pomocy aplikacji MDD256 View lub udostępnić do zewnętrznych systemów sterująco-kontrolnych.
CSDG® jest systemem uniwersalnym – można go swobodnie rozbudowywać, modyfikować, zmieniać jego funkcjonalność. Umożliwia konfigurację zarówno małych systemów składających się z modułu MDD-256/T i kilku detektorów, jak i budowę rozległych systemów złożonych z kilkuset urządzeń. Firma Gazex ma w ofercie pełną gamę gazów stosowanych w przemyśle, co pozwala na stosowanie jednego CSDG® i jego dowolną rozbudowę w razie potrzeby.
Konwerter sygnałów cyfrowych MDD-CV/T umożliwia połączenie dowolnego komputera PC/laptopa z portem RS-485 modułu sterującego MDD- -256/T. Po zainstalowaniu programu MDD256 View, użytkownik otrzymuje dostęp do sterowania wybranymi funkcjami modułu MDD-256/T. Poprzez aplikację MDD256 View możliwe jest ustawianie parametrów poszczególnych detektorów i urządzeń podłączonych do magistrali cyfrowej.
Rys. 2. CSDG® detekcja gazu ziemnego lub propan-butanu w obiektach przemysłowychCSDG® można rozbudować o system wizualizacji w oparciu o oprogramowanie Scada Promotic. Aplikacja monitoruje pracę poszczególnych elementów systemu detekcji gazu na ekranie monitora. Rejestruje i archiwizuje stany alarmowe w zdefiniowanych grupach, wyświetla bieżące alarmy, umożliwia przeglądanie historii zdarzeń. Użytkownik powiadamiany jest za pomocą wiadomości SMS, dodatkowo system wysyła informacje na wskazane adresy e-mail. Dostęp do wizualizacji możliwy jest stacjonarnie w obiekcie, w którym zamontowano systemu detekcji, jak i online.
CSDG® jako element bezpieczeństwa instalacji gazowej w obiektach przemysłowych CSDG® znajdują szerokie zastosowanie w halach przemysłowych lub magazynowych, wyposażonych w nagrzewnice lub promienniki gazowe. Zgodnie z wytycznymi zawartymi w Rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie w pomieszczeniach, w których łączna nominalna moc cieplna urządzeń gazowych przekracza 60 kW należy zastosować tzw. urządzenie sygnalizacyjno-odcinające dopływ gazu (§158).
