Konieczność stosowania systemów detekcji CO i LPG w garażach podziemnych opisana jest w Rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Zgodnie z zapisami rozporządzenia każdy garaż podziemny wielostanowiskowy powinien być wyposażony w wentylację mechaniczną sterowaną detektorami tlenku węgla i propan-butanu (Dział III, Rozdział 10, §108, pkt 1, ust. 3 i 4).

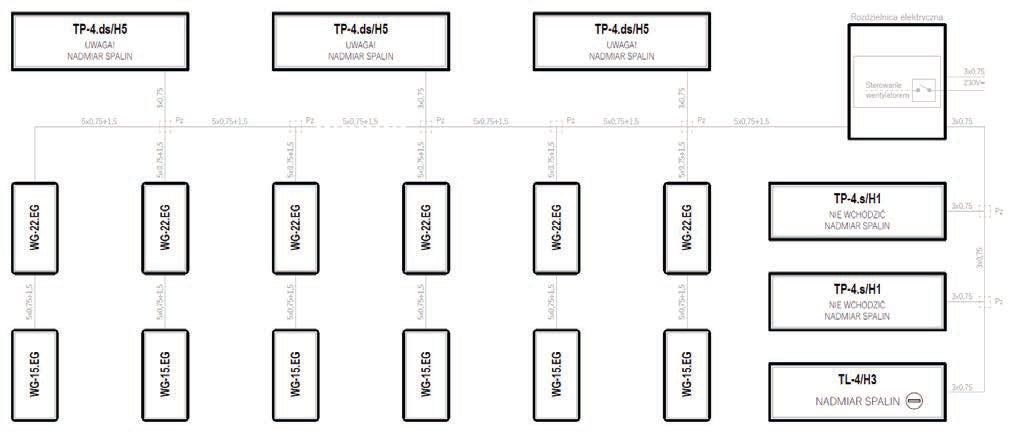

Firma Gazex opracowała unikatowe w swojej prostocie i niezawodne w działaniu rozwiązanie dedykowane do garaży podziemnych – system detekcji oparty o detektory serii WG.EG (WG-22.EG dla CO, WG-15.EG dla LPG). W systemie detekcji wyeliminowano centralkę jako urządzenie pośredniczące w przekazywaniu sygnału do układu sterowania wentylatora.
Uzupełnieniem systemów detekcji są tablice ostrzegawcze LED jednostronne typu TP-4.s lub dwustronne TP-4.ds. Umieszczone na nich napisy informują użytkowników garażu o potencjalnym zagrożeniu związanym z nadmiernym stężeniem CO i LPG. Tablice mogą być umieszczone w hali garażowej wzdłuż alejek, po których poruszają się samochody, przed wejściem do garaży od strony klatek schodowych lub na zewnątrz budynku przy wjeździe od garażu. Przykładowe napisy umieszczane na tablicach ostrzegawczych: NIE WCHODZIĆ NADMIAR SPALIN, OPUŚCIĆ GARAŻ NADMIAR SPALIN, NIE WJEŻ- DŻAĆ NADMIAR SPALIN, UWAGA! NADMIAR SPALIN.

Tlenek węgla jest gazem toksycznym o gęstości zbliżonej do gęstości otaczającego powietrza. Wnika do organizmu wyłącznie przez układ oddechowy, zatem jako zalecaną wysokość montażu detektorów CO przyjęto 1,8 m nad poziomem posadzki. Nie zaleca się montażu urządzeń tuż pod stropem. Propan-butan, jako gaz cięższy od powietrza, będzie zalegać przy posadzce, gdzie może dojść do powstania mieszaniny wybuchowej gazu z otaczającym powietrzem. Detektory LPG montowane są nisko – dolna krawędź detektora ok. 0,3 m nad poziomem posadzki. Urządzenia narażone są na uszkodzenia mechaniczne. W miejscach szczególnie eksponowanych warto je wyposażyć w osłony rurowe AR-1.

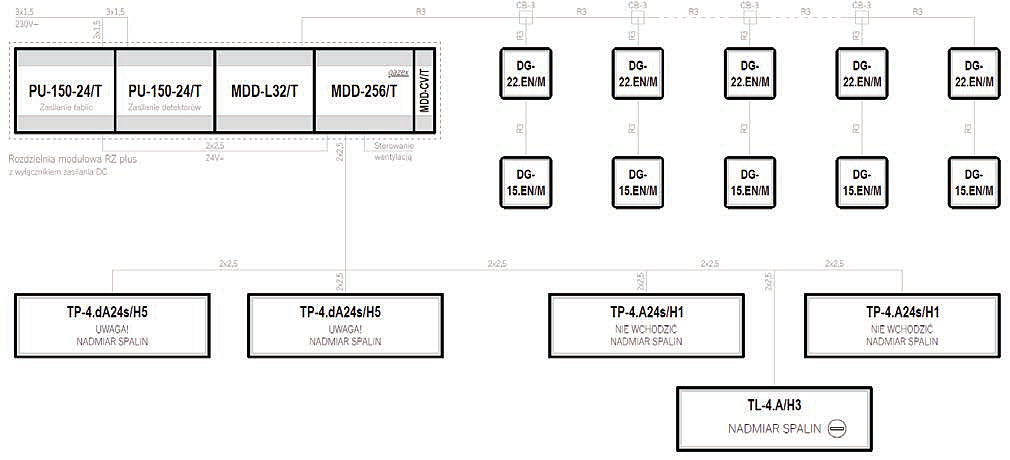

W obiektach, w których istnieje konieczność monitorowania stanu pracy poszczególnych urządzeń, zastosowanie znajdują cyfrowe systemy detekcji gazów (CSDG®) z detektorami adresowalnymi serii DG.EN/M. Architektura systemu oparta jest o centralkę cyfrową MDD-256/T. W systemie wykorzystano protokół komunikacyjny Modbus RTU, a transmisja danych odbywa się w standardzie RS-485. Funkcjonalność modułów dodatkowych pozwala realizować skomplikowane scenariusze pracy wentylatorów strumieniowych w rozległych halach garażowych.
Podstawowa konfiguracja adresowalnego systemu detekcji CO i LPG:

• detektory serii DG.EN/M (DG-22. EN/M dla CO i DG-15.EN/M dla LPG)
• moduł sterujący MDD-256/T (możliwość podłączenia 224 detektorów w 7 strefach i 21 modułów dodatkowych)
• moduł wizualizacyjny MDD-32/T (wizualizacja pracy 32 detektorów)
• konwerter sygnałów cyfrowych MDD-CV/T
• tablice ostrzegawcze jednostronne TP-4.A24s i/lub dwustronne TP-4. dA24s
• zasilacz PU/T.

Konwerter sygnałów cyfrowych MDD-CV/T umożliwia połączenie dowolnego komputera PC/laptopa z portem RS-485 modułu sterującego MDD-256/T. Po zainstalowaniu programu MDD256 View, dostępnego bezpłatnie na stronie www.gazex. pl, użytkownik otrzymuje dostęp do sterowania wybranymi funkcjami modułu MDD-256/T. Poprzez oprogramowanie MDD256 View, przy odłączonym od magistrali cyfrowej module MDD-256/T, możliwe jest ustawianie parametrów poszczególnych detektorów i urządzeń podłączonych do magistrali cyfrowej.

CSDG® można rozbudować o system wizualizacji w oparciu o oprogramowanie Scada Promotic. Aplikacja monitoruje pracę poszczególnych elementów systemu detekcji gazu na ekranie monitora. Rejestruje i archiwizuje stany alarmowe w zdefiniowanych grupach, wyświetla bieżące alarmy, umożliwia przeglądanie historii zdarzeń. Użytkownik powiadamiany jest za pomocą wiadomości SMS, dodatkowo system wysyła informację na wskazane adresy e-mail. Dostęp do wizualizacji możliwy jest stacjonarnie w obiekcie, w którym zamontowano systemu detekcji, jak i online.

Jolanta Dębowska
Gazex

---
