Każdy, kto stanął przed koniecznością doboru matryc do zagniatania końcówek rurowych różnych typów i standardów, wie że proces ten jest dosyć skomplikowany i przed zakupem odpowiedniego zestawu, nieodzowna jest specjalistyczna konsultacja, a czasami nawet przeprowadzenie dodatkowych prób. Użycie nieodpowiednich dla danego typu końcówek matryc jest zagrożeniem zarówno dla narzędzia (możliwość uszkodzenia głowicy), jak i zachowania właściwych parametrów instalacji (np. uszkodzenia izolacji połączeń spowodowane „wypływkami”). Nowy „bezmatrycowy” segment narzędzi zagniatających, który firma Energotytan wprowadziła właśnie do swojej oferty, eliminuje powyższy problem, pozwalając skupić się na samej pracy, z pominięciem rozwiązywania złożonych zagadnień technicznych. Poniżej przedstawiamy krótki przegląd urządzeń z nowej serii.

Sercem wszystkich urządzeń bezmatrycowych jest ich specjalna obrotowa głowica (fot. 1) zamykana lub otwarta typu „C”, w której zamontowane są cztery poruszające się parami bolce: jedna z par porusza się w pionie, a druga poziomo, tworząc na zaciśniętej końcówce lub tulejce czterostronne szczelne zagniecenie. Technologia ta pozwala na pewne i błyskawiczne zaciskanie w jednym urządzeniu dowolnych końcówek rurowych i tulejek Cu i Al (także DIN) do maksymalnego przekroju 400 mm2, bez ryzyka powstawania niewygodnych wypływek. Co najważniejsze - jakość i trwałość zagnieceń „bezmatrycowych” nie ustępuje tej otrzymywanej przy użyciu tradycyjnych matryc. Wszystkie oferowane przez nas głowice zaciskają z siłą 62 kN (6,4 tony).

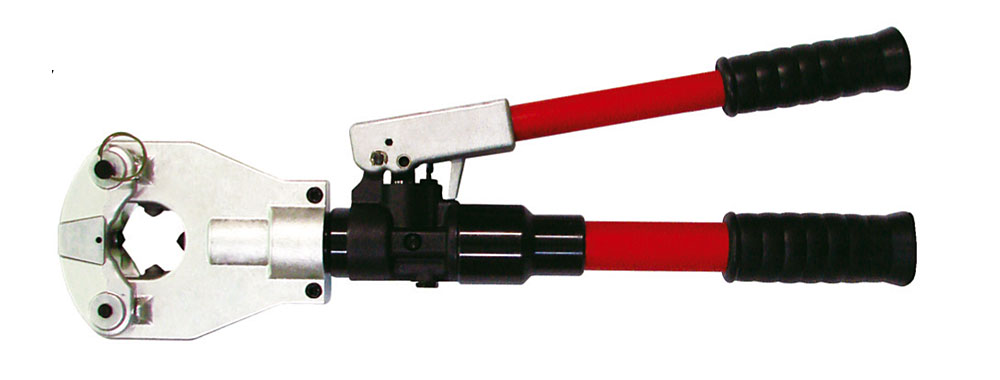

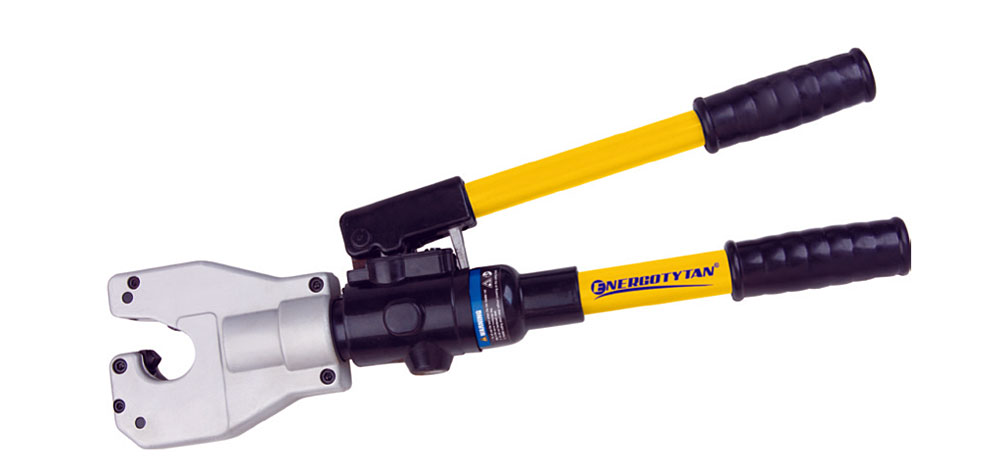

Podstawowymi modelami nowej serii Energotytan są dwie bezmatrycowe ręczne praski zagniatające PHB-300 oraz PHB-300Z (fot. 2, 3) wyposażone w wygodny dwubiegowy napęd hydrauliczny i automatyczny zwrotny zawór ciśnienia.

Pozwalają one na zagniatanie końcówek z siłą 62 kN, a ich obrotowe głowice 360° typu „C” (PHB-300) i otwierana (PHB-300Z) na dotarcie i pracę w trudnodostępnych miejscach. Dodatkowymi atutami obu urządzeń jest wytrzymała, kompaktowa konstrukcja i niska waga (5,8 kg).

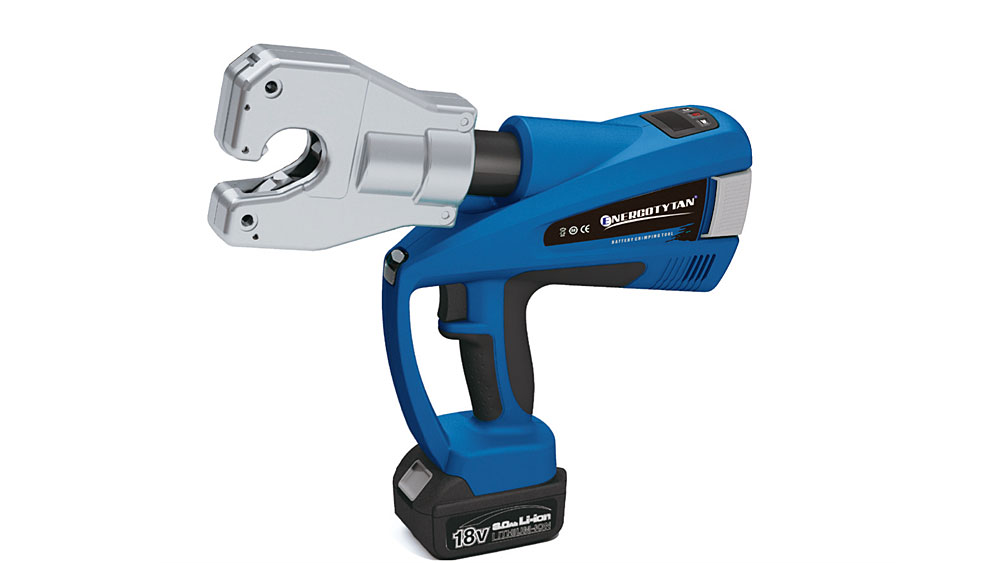

W przypadku konieczności wykonania większej ilości połączeń idealnym rozwiązaniem jest zastosowanie dwubiegowych bezmatrycowych prasek o napędzie elektrohydraulicznym EKB-400 z głowicą otwartą typu „C” (fot. 4), lub identycznej w budowie EKB-400Z (z otwieraną głowicą) zasilanych akumulatorami 14,4 V Ni-MH lub 18 V, opcjonalnie obie praski dostępne są także z akumulatorami Li-on (wersja „ELEC”). Waga urządzeń z akumulatorem to 6,4 kg. Obie praski wyposażone są w automatyczny zawór zwrotny, możliwość ręcznego przerwania operacji na każdym etapie oraz diodową sygnalizację podstawowych parametrów pracy.

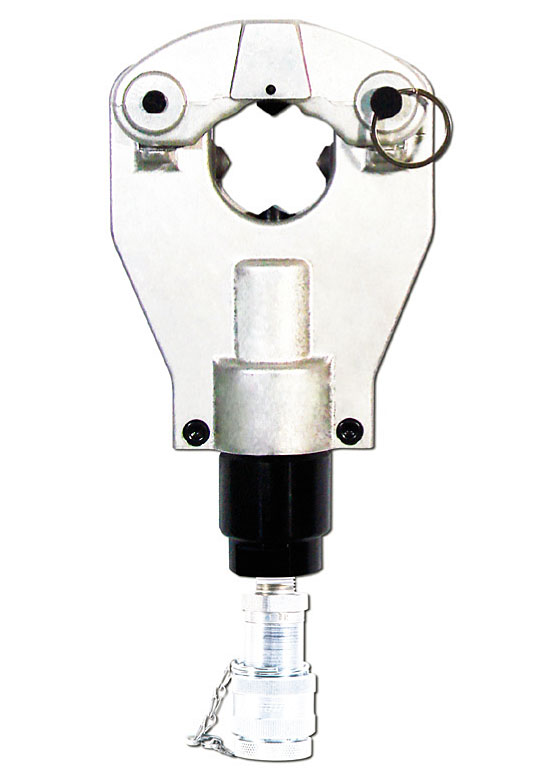

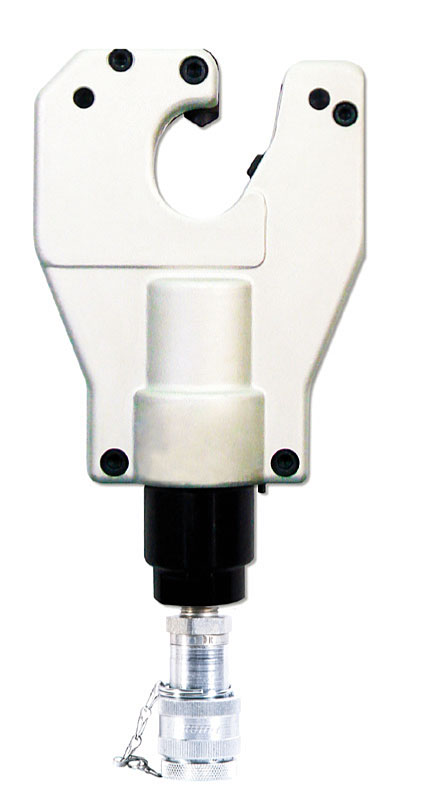

Z myślą o instalatorach posiadających na wyposażeniu dowolną pompę hydrauliczną 700 bar, przewidzieliśmy zastosowanie dwóch lekkich (3,2 kg) bezmatrycowych głowic zagniatających, dostępnych w wersji otwartej „C” – GHB-300 (fot. 5) oraz zamykanej GHB-300Z (fot. 6)

Powyższy przegląd ma jedynie charakter poglądowy. Tradycyjnie zapraszamy do kontaktu z naszym Działem Handlowym, który - oprócz przedstawienia aktualnej oferty - doradzi Państwu najlepsze rozwiązania techniczne: Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie obsługi JavaScript. lub pod nr tel. 50 55 68 775.

Korzystając z okazji, chcieliśmy podziękować wszystkim, którzy odwiedzili nasze stoisko podczas tegorocznej edycji targów Energetab.

Adrian Zając
www.energotytan.pl

---
