Dbałość o wysoką jakość produktów zapewnia ścisła kontrola produkcji na każdym etapie jego wytworzenia. Temu procesowi towarzyszy również kontrola dostaw surowców. Wiele produktów firmy Chint spełnia dyrektywę 2002/95/CE dotyczącą ograniczenia stosowania szkodliwych substancji w niektórych produktach elektrycznych i elektronicznych RoHS (Restriction of Hazarduos Substances). W ofercie firmy Chint Poland znajduje się aparatura modułowa, styczniki, przekaźniki, wyłączniki silnikowe, aparatura pulpitowa oraz wyłączniki mocy.
Poniżej bardziej szczegółowy wgląd w wybraną aparaturę.
Gama produktów aparatury modułowej dedykowanej na rynek polski zawiera:
Wyłączniki nadmiarooprądowe serii NB1 przeznaczone są do ochrony obwodów elektrycznych w budownictwie przemysłowym i komercyjnym. Aparaty dostępne są w wersjach jedno-. dwu-, trzy- i czterobiegunowych. Zakres prądów znamionowych od 1 do 63 A przy napięciu znamionowym 230/400 V AC 50/60 Hz w charakterystyce B, C, D. Dla tych charakterystyk wyzwalanie członu zwarciowego następuje odpowiednio przy wartości „B” 3–5 × In; „C” 5-10 × In; „D” 10 - 14 × In. Oferta zawiera wyłączniki nadprądowe o zwarciowej zdolność wyłączania: NB1-63 – 6 kA oraz NB1-63H – 10 kA. Wyłączniki serii NB1 posiaddają szeroką gamę akcesoriów: styki pomocnicze, styki alarmowe oraz wyzwalacze podnapięciowe i wzrostowe. Wyłączniki NB-1 posiadają kilka cech użytkowych na które należy zwrócić uwagę m.in:
Wyłączniki różnicowoprądowe NL1 produkowane są w wersjach dwubiegunowych oraz czterobiegunowych typu A, AC, A-S oraz AC-S o zwarciowej zdolność wyłączania 6 kA oraz 10 kA. Są to nowoczesne aparaty których prąd znamionowy w zależności od typu wynosi 25 A; 40 A; 63 A; 100 A. Każdy z tych aparatów dostępny jest w trzech wartościach prądu różnicowego 0,03 A; 0,1 A; 0,3 A. Na uwagę zasługuje tu umieszczenie N po lewej stronie wyłącznika co w znaczny sposób ułatwia wykonanie połączeń w rozdzielnicy.

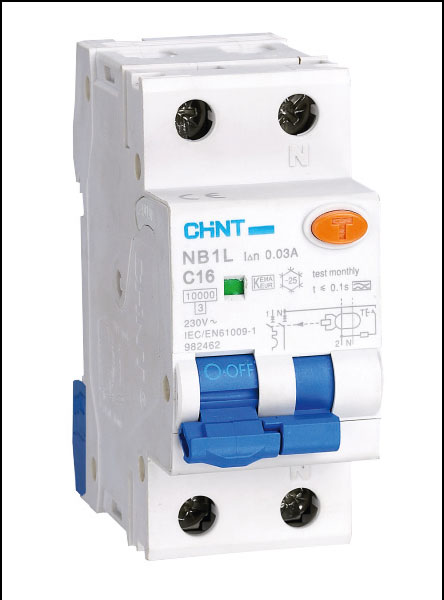

Wyłączniki kombinowane produkowane są w dwóch typach. Typ AC (tańszy, najczęściej używany) oraz typ A (droższy). W czym tkwi różnica? Typ AC gwarantuje działanie dla prądów upływu przyziemnych, sinusoidalnych nagłych lub stałych narastających. Typ A również gwarantuje działanie w warunkach takich jak w przypadku typu AC lecz ponad to gwarantuje zadziałanie dla prądów zawierających składową stałą (wyprostowane jedno- lub dwu-połówkowo lub pulsujące). Przy tego typu prądach wyłącznik kombinowany typu AC nie zadziała. Bardzo często, ze względu na wyższy koszt wyłącznika typu A klienci decydują się na stosowanie wyłącznika typu AC. Prowadzi to do nie pełnej ochrony przed skutkami prądów zwarciowych i przeciążeniowych naszych drogich urządzeń elektronicznych, nie pełnej ochrony osobistej i pożarowej. Wyłączniki NB1L produkowane są o prądach znamionowych od 1 A do 25 A w charakterystykach B oraz C. Znamionowa zdolność wyłączania 6 kA w konfiguracji 1P+N oraz prądzie różnicowoprądowym 0,03 A. W celu propagowania rozwiązań zapewniających pełną ochronę dla wszystkich naszych klientów firma Chint Poland wprowadziła na rynek polski wyłączniki kombinowane wyłącznie typu A w cenie wyłączników typu AC. Podobnie jak inne aparaty są one wyposażone są we wskaźnik optyczny oraz akcesoria w postaci: styków pomocniczych, alarmowych oraz wyzwalaczy podnapięciowych i wzrostowych. Cechą wyróżniającą te aparaty jest zastosowanie dźwigni, której człony różnicowoprądowy i nadmiarowoprądowy nie są ze sobą scalone, co pozwala określenie przyczyny zadziałania wyłącznika.
| Symbol wyłącznika | Prąd znamionowy [A] |
| NA1-1000 | 200 - 1000 |
| NA1-2000 | 630 - 2000 |
| NA1-3200, 4000 | 2000 - 4000 |
| NA1-6300 | 4000 - 6300 |

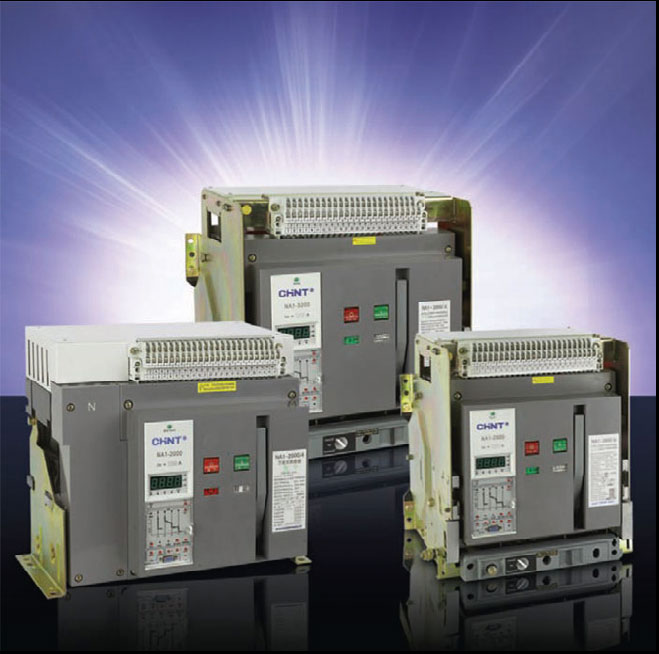

Oferta na rynek polski to bogata gama wyłączników powietrznych NA1 oraz kompaktowych NM8. Wyłączniki powietrzne serii NA1 przystosowane są do pracy w sieci prądu przemiennego 50 Hz/60 Hz przy napięciu znamionowym 400 V i 690 V oraz prądach znamionowych do 6300 A (tab. 1). Są wykorzystywane do rozdziału energii i ochrony instalacji oraz urządzeń przed skutkami przeciążeń, zwarć, zbyt niskim napięciem oraz doziemieniami w jednej fazie. Dzięki inteligencji modułów zabezpieczeniowych i możliwości dokonywania nastaw w szerokim zakresie wyłączniki NA1 poprawiają pewność zasilania i pomagają uniknąć niepotrzebnych przerw w dostawach prądu.
Wszystkie rozmiary wyłączników powietrznych NA1 produkowane są w typie stacjonarnym jak i wysuwnym, w wersjach z trzema lub czteroma biegunami. Ze względu na komfort użytkowania przy wersji wysuwnej wyłącznika na szczególną uwagę zasługuje niezawodny mechanizm wysuwu wyłącznika. Wsuwu i wysuwu dokonuje się za pomocą łamanej korby, która przechowywana jest w specjalnie dla tego celu zaprojektowanym gnieździe w obudowie kasety. Każda pozycja wyłącznika jest jednoznacznie sygnalizowana przez odpowiedni wskaźnik położenia.
Do wyłączników NA1 firmy Chint dostępna jest cała gama akcesoriów pozwalająca użytkownikowi na optymalne konfigurowanie wyłącznika dla własnych potrzeb. Na długą listę akcesoriów składają się:
Szczegóły i parametry wymienionych akcesoriów dostępne są z opisami w katalogu produktów, który - opracowany w języku polskim - jest do pobrania na stronie www.chintpoland.pl. Zakres prądów znamionowych oferowanych wyłączników mieści się w przedziale 16 – 1250 A.

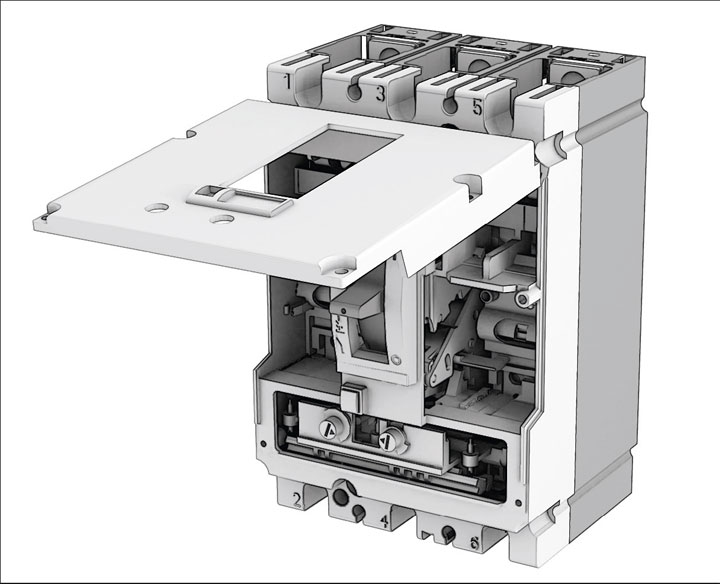

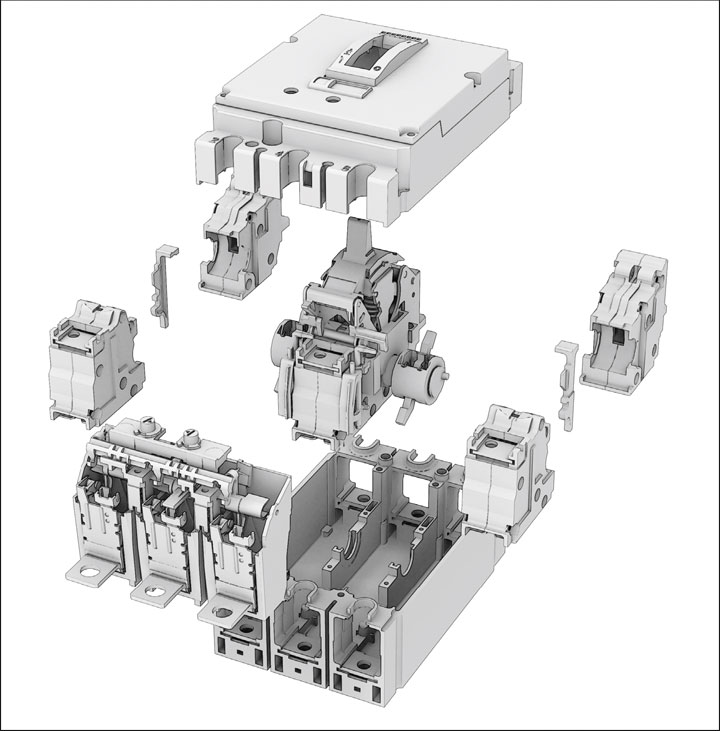

Funkcją zabezpieczeń jest ochrona przed skutkami prądów zwarciowych oraz przeciążeniowych. Ze względu na rodzaj wyzwalacza oferta obejmuje wyłączniki z wyzwalaczem termomagnetycznym NM8, elektronicznym NM8S oraz magnetycznym NM8M. Wszystkie typy wyłączników serii NM8 oferowane są w trzech lub sześciu rozmiarach w zależności od prądów znamionowych oraz typu wyzwalacza. Zakres nastaw prądu znamionowego (In) wyłącznika w zależności od typu wyzwalacza przedstawia poniższe zestawienie:
Wyłącznik z wyzwalaczem magnetycznym
• Zakres nastaw wyzwalacza termicznego:
0,8-1,0 In
• Zakres nastaw wyzwalacza magnetycznego:
5,0-10,0 In
Wyłącznik z wyzwalaczem elektronicznym
• Zakres nastaw wyzwalacza termicznego:
0,4 – 1,0 In
• Zakres nastaw wyzwalacza magnetycznego:
1,5-12,0 In
Pozycja montażu wyłączników firmy Chint jest dopuszczalna we wszystkich płaszczyznach za pomocą śrub do płyt montażowych oraz szyn, specjalny adapter umożliwia montaż na szynie TH-35 ( dla wyłączników NM8(S)-125,250 w wersji stacjonarnej). Wyłączniki kompaktowe firmy Chint produkowane są zarówno w wersji stacjonarnej jak i wtykowej. Zaletą wyłączników serii NM8(S) jest możliwość zarówno dolnego jak i górnego podłączenia zasilania.
Oferta firmy Chint Poland zawiera również bardzo szeroki zakres akcesoriów zewnętrznych, jak i wewnętrznych do oferowanych wyłączników:
Za pomocą wyłączników firmy Chint możliwe jest realizowanie układów selektywnych. Selektywność jest realizowana za pomocą odpowiednio dobranych charakterystyk zabezpieczeń wyłączników. Wystąpienie warunków przeciążeniowych w jakimkolwiek punkcie instalacji elektrycznej jest natychmiast wykrywane przez najbliższe urządzenie zabezpieczające umiejscowione powyżej tego punktu. Podczas gdy cała reszta odbiorników oraz innych urządzeń zabezpieczających pozostaje bez zmian i zapewnia ciągłość zasilania w pozostałych liniach instalacji.
| Parametr wyłączników typu NM8 i NM8S | Zakres parametru | Uwagi |
| Prąd znamionowy In | AC: 16 – 1250 A DC: 16 - 500 A |
wg IEC60947-2, EN60947-2 |
| Napięcie znamionowe Izolacji Ui | 750 V | |
| Napięcie znamionowe udarowe Uimp | 8 kV | |
| Napięcie znamionowe pracy | AC: 50/60 Hz - 690 V DC: 500 V |
|
| Prąd zwarciowy wyłączalny graniczny Icu (RMS) | do 150 kA | dla poszczególnych napięć wg Katalogu |
