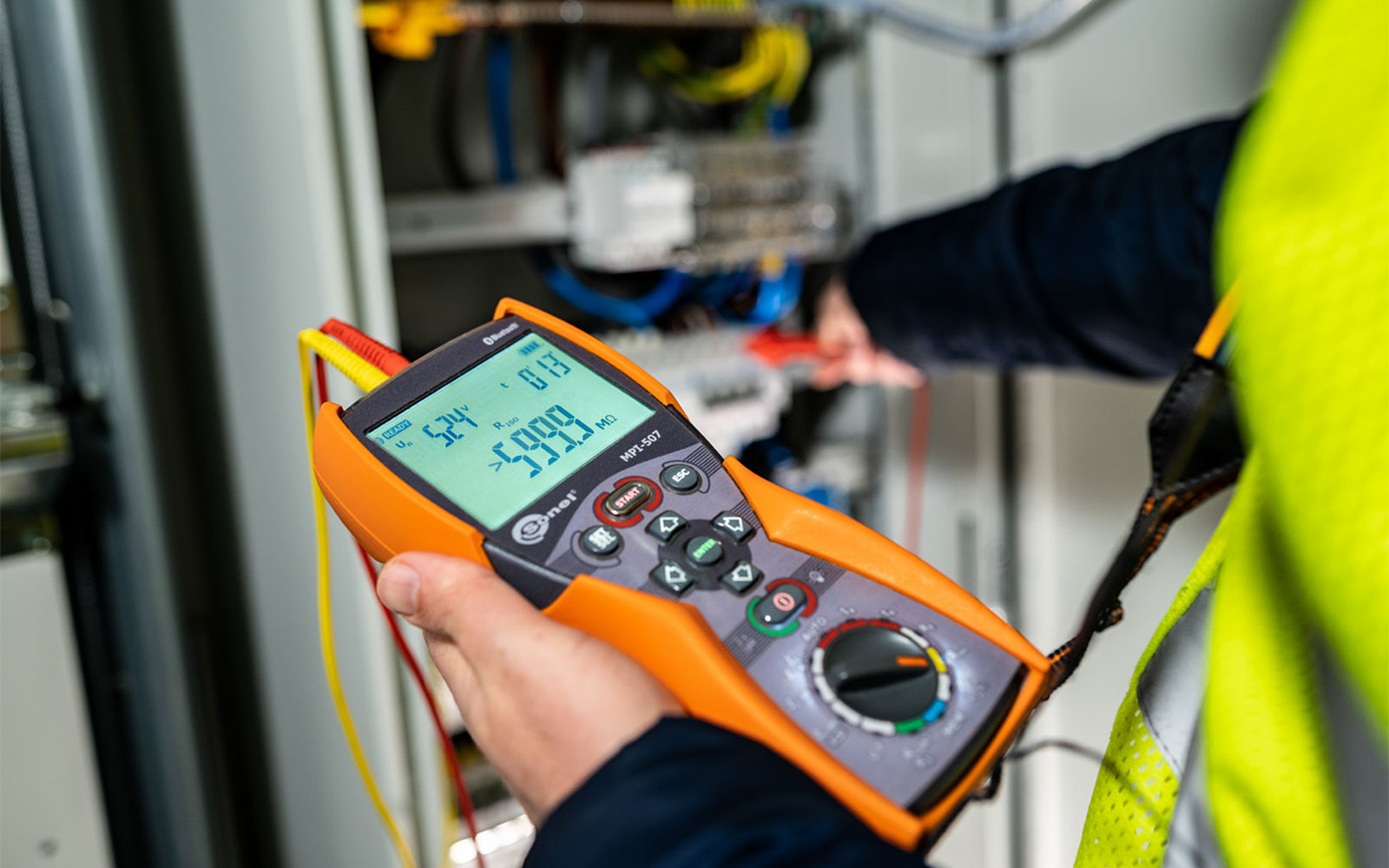

Fot. 1. Pomiar rezystancji izolacji przy pomocy miernika Sonel MPI-507Seria Sonel MPI obejmuje mierniki wielofunkcyjne, które łączą w sobie kilka kluczowych funkcji pomiarowych. Wiele z nich umożliwia wykonanie podstawowych badań instalacji: pomiaru impedancji pętli zwarcia, testu wyłączników różnicowoprądowych (RCD), pomiaru rezystancji izolacji oraz ciągłości przewodów ochronnych. To podstawowy zestaw pomiarów, wymagany przez normę PN-HD 60364, który pozwala potwierdzić prawidłowe działanie zabezpieczeń i ochrony przeciwporażeniowej.
Wszystkie mierniki z rodziny Sonel MPI wyróżniają się solidną konstrukcją, wysoką dokładnością oraz intuicyjną obsługą. Każdy model posiada wbudowany układ pomiarowy odporny na zakłócenia i przystosowany do pracy w trudnych warunkach terenowych. Dlatego urządzenia te są niezawodnym narzędziem zarówno na budowie, jak i w codziennej pracy serwisowej.

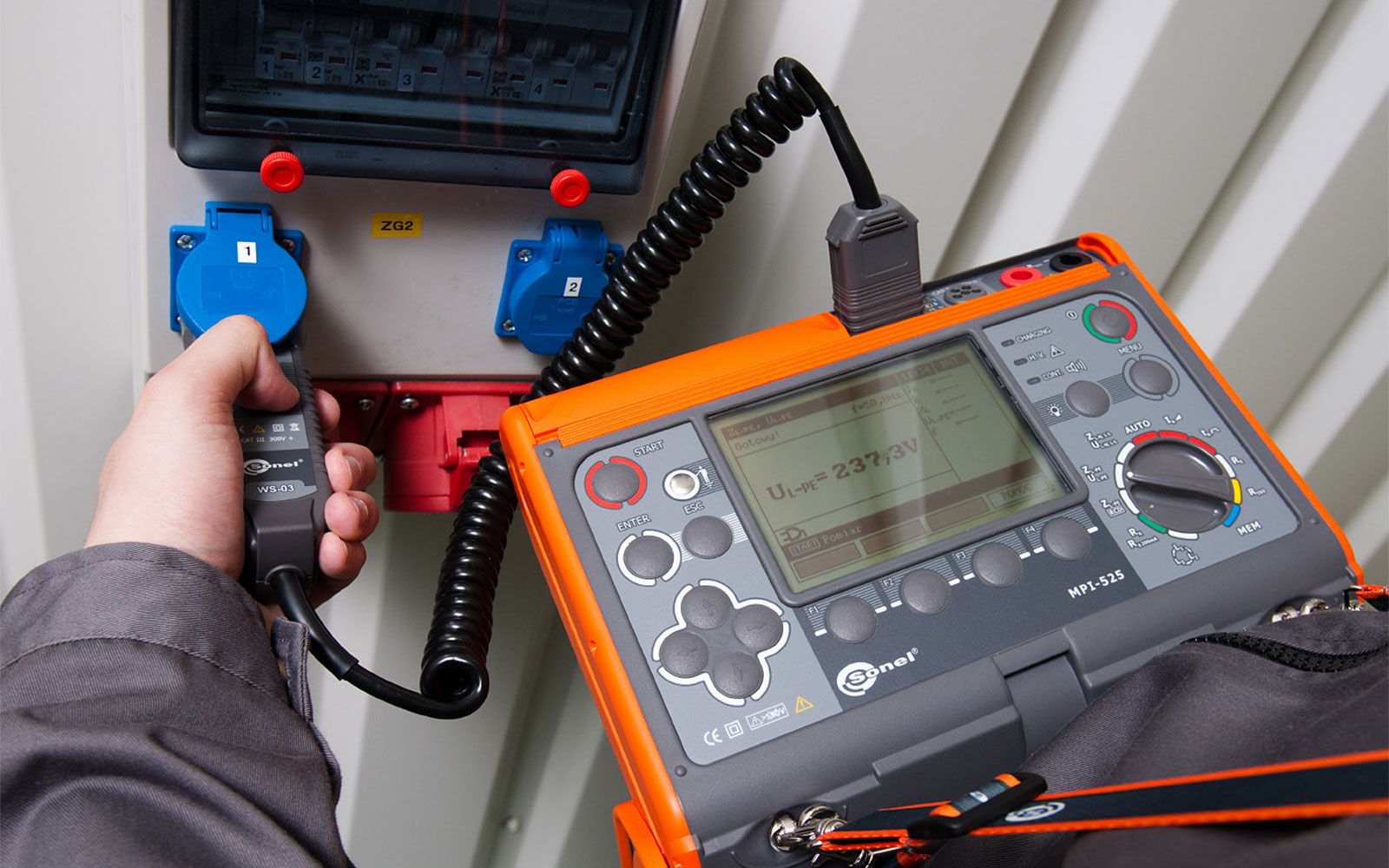

Fot. 2. Pomiary przy użyciu miernika Sonel MPI-525Dla elektryków wykonujących regularne kontrole w domach jednorodzinnych czy małych obiektach usługowych idealnym rozwiązaniem będą modele Sonel MPI-502F, Sonel MPI-506 oraz Sonel MPI-507. To przyrządy kompaktowe, wyposażone w wyświetlacz segmentowy i zestaw najważniejszych funkcji pomiarowych.
Wszystkie trzy mierniki umożliwiają badania i pomiary szybki pomiar pętli zwarcia, testowanie wyłączników różnicowoprądowych typu AC i A, a także pomiar rezystancji przewodów ochronnych i wyrównawczych. Modele Sonel MPI-506 i Sonel MPI-507 oferują dodatkowo pomiar rezystancji izolacji napięciem do 500 V oraz funkcję wykrywania kolejności faz. Najbardziej rozbudowany w tej grupie model Sonel MPI-507 został ponadto wyposażony w funkcję pomiaru rezystancji uziemienia. Dzięki prostemu menu i niewielkiej masie urządzenia te dobrze sprawdzają się zarówno w codziennej pracy mobilnych elektryków, jak i podczas okresowych przeglądów instalacji w budynkach mieszkalnych, szkołach czy biurach.

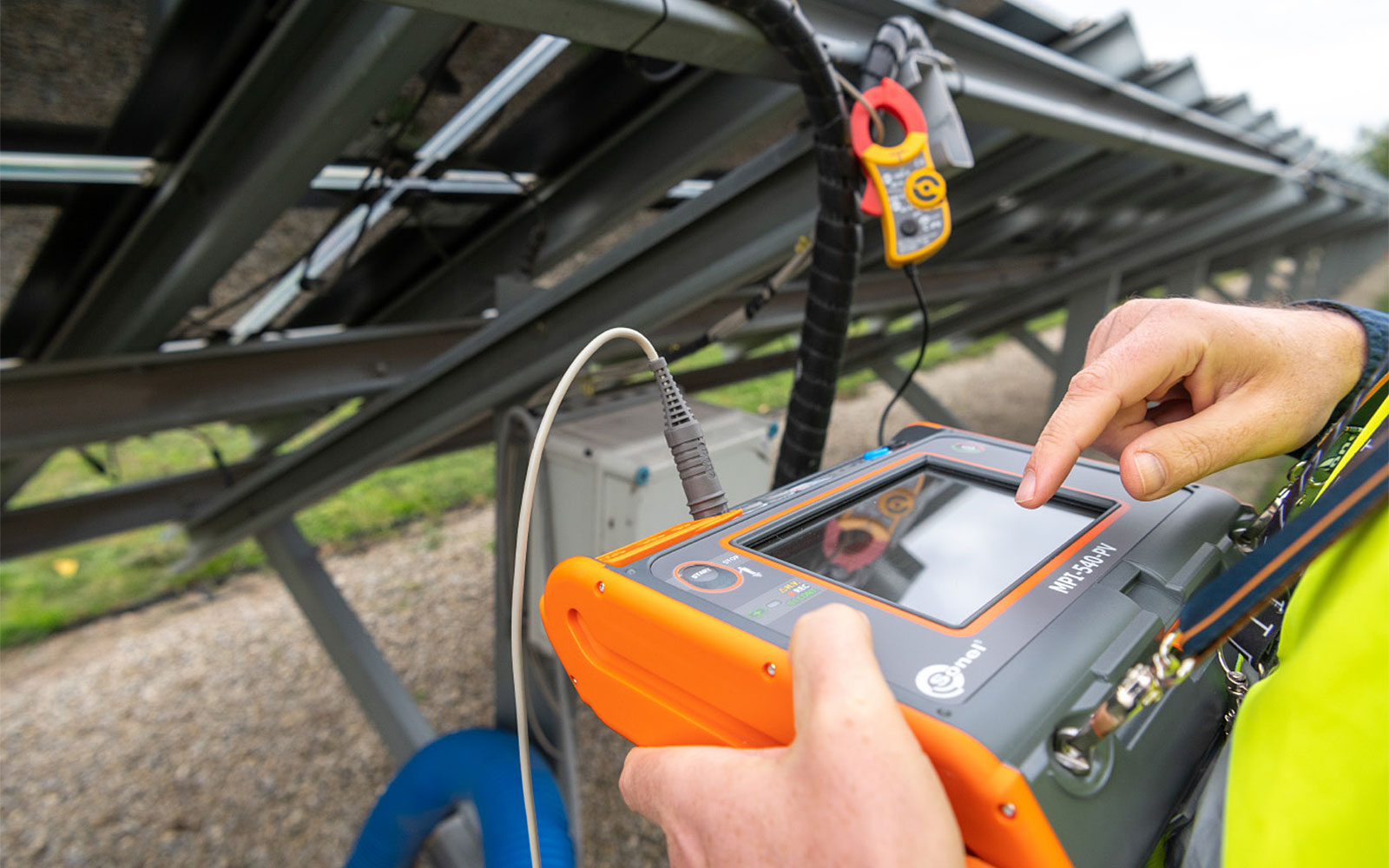

Fot. 3. Pomiary fotowoltaiki za pomocą miernika Sonel MPI-540-PVBardziej zaawansowanymi rozwiązaniami są modele Sonel MPI-520, Sonel MPI-525 oraz Sonel MPI-530 i Sonel MPI-530-IT. Oferują one rozszerzony zakres funkcji – m.in. pomiar rezystancji izolacji napięciem do 1000 lub 2500 V (MPI-525), test kolejności faz, a w przypadku modeli MPI-520, MPI-530 i MPI-530-IT również możliwość pomiaru rezystancji uziemienia. W dwóch ostatnich modelach dostępne są aż cztery metody pomiaru uziemień. Dodatkowym atutem jest pomiar natężenia oświetlenia za pomocą opcjonalnej sondy w Sonel MPI-530 i Sonel MPI-530-IT. Oba wspomniane modele sprawdzają się zarówno przy pomiarach instalacji elektrycznych, jak i podczas badań systemów uziemień, ochrony odgromowej czy kontroli silników trójfazowych a model MPI-530-IT jako jedyny w segmencie umożliwia także pomiary w sieciach IT (z izolowanym punktem neutralnym transformatora).
Dodatkowo miernik Sonel MPI- 520 ma wbudowaną funkcję pomiaru poboru mocy przez badany odbiornik a modele MPI-530 oraz MPI-530-IT są wyposażone w jednofazowy rejestrator parametrów sieci, co pozwala na analizę jakości zasilania w prostych układach.
Urządzenia z tej grupy posiadają wyświetlacze graficzne, co ułatwia nawigację po menu, prezentację wyników oraz interpretację danych. To przyrządy chętnie wybierane przez elektryków przemysłowych, firmy wykonawcze i serwisy instalacyjne. Interfejs obsługi oparto na klasycznych przyciskach membranowych oraz pokrętle do wyboru funkcji.
| Grupa urządzeń | Modele | Kluczowe funkcje | Typowy użytkownik | Zastosowanie |
|---|---|---|---|---|
| Podstawowe mierniki instalacji | MPI-502F | Pomiar impedancji pętli zwarcia, test RCD typu AC i A, ciągłość połączeń | Elektryk instalator, serwisant, wykonawca przeglądów okresowych | Kontrola instalacji w budynkach mieszkalnych i usługowych |
| MPI-506 | Pomiar rezystancji izolacji napięciem do 500 V, pomiar impedancji pętli zwarcia, test RCD typu AC i A, ciągłość połączeń, wskazanie kolejności faz | |||
| MPI-507 | Pomiar rezystancji izolacji napięciem do 500 V, pomiar impedancji pętli zwarcia, test RCD typu AC i A, ciągłość połączeń, pomiar rezystancji uziemienia, wskazanie kolejności faz | |||
| Średnia klasa profesjonalna | MPI-520 | Pomiar rezystancji izolacji napięciem do 1000 V, test kolejności faz, pomiar poboru mocy | Firmy instalacyjne, serwisy przemysłowe, audytorzy elektryczni | Diagnostyka instalacji przemysłowych, sieci uziemień i napędów |
| MPI-525 | Pomiar rezystancji izolacji napięciem do 2500 V, test kolejności faz | |||
| MPI-530 MPI-530-IT | Pomiar rezystancji izolacji napięciem do 1000 V, test kolejności faz, rejestrator parametrów sieci 1-fazowej (MPI-530-IT - praca w sieciach IT) | |||
| Rozwiązania zaawansowane: modele uniwersalne | MPI-535 | Ekran dotykowy, autotesty, pomiar rezystancji izolacji napięciem do 1000 V, test RCD wszystkich typów (AC, A, B, B+, F, EV), praca w sieciach IT | Elektrycy pomiarowcy, audytorzy energetyczni, inżynierowie utrzymania ruchu | Kompleksowe pomiary ochronne i kontrola jakości zasilania |
| MPI-536 | Ekran dotykowy, autotesty, pomiar rezystancji izolacji napięciem do 2500 V, test RCD wszystkich typów (AC, A, B, B+, F, EV), praca w sieciach IT | |||
| MPI-540 | Ekran dotykowy, autotesty, pomiar rezystancji izolacji napięciem do 1000 V, test RCD wszystkich typów (AC, A, B, B+, F, EV), rejestrator parametrów sieci 3-fazowej, praca w sieciach IT | |||
| Rozwiązania zaawansowane: specjalistyczne wersje PV | MPI-540-PV (MPI-540-PV Solar) | Ekran dotykowy, autotesty, pomiar rezystancji izolacji napięciem do 1000 V, test RCD wszystkich typów (AC, A, B, B+, F, EV), rejestrator parametrów sieci 3-fazowej, praca w sieciach IT, pomiar instalacji fotowoltaicznych, przeliczanie wyników do warunków STC | Instalatorzy i serwisanci systemów fotowoltaicznych, audytorzy OZE | Kompleksowe pomiary ochronne oraz diagnostyka i kontrola wydajności instalacji PV |
Na szczycie oferty Sonel znajdują się modele Sonel MPI-535, Sonel MPI- 536, Sonel MPI-540 oraz dedykowany fotowoltaice Sonel MPI-540-PV (występujący zarówno osobno, jak i w zestawie Sonel MPI-540-PV Solar o dużo szerszych możliwościach). To mierniki stworzone z myślą o profesjonalistach, którzy potrzebują uniwersalnego narzędzia do pracy w różnych środowiskach. Wyposażone w kolorowy, dotykowy ekran o przekątnej 7 cali, oferują niezwykle wygodną obsługę, szybki dostęp do wyników (posiadają drzewiastą strukturę pamięci) oraz możliwość zaprogramowania automatycznych testów, które pozwalają kompleksowo sprawdzić instalację bez konieczności ręcznego wyboru poszczególnych funkcji. Modele te są w stanie zbadać wyłączniki RCD wszystkich typów: AC, A, B, B+, F, EV, co czyni je zgodnymi z najnowszymi wymaganiami pomiarowymi w instalacjach z ładowarkami pojazdów elektrycznych.
Najbardziej rozbudowany model – Sonel MPI-540-PV – łączy funkcje topowego miernika instalacji elektrycznych z zaawansowanym analizatorem systemów fotowoltaicznych. Umożliwia pomiar parametrów elektrycznych łańcuchów PV, pomiar irradiancji (w połączeniu z miernikiem Sonel IRM-1, który jest dostępny w kompletacji Sonel MPI-540-PV Solar lub osobno), a także rejestrację parametrów sieci trójfazowej. To sprawia, że użytkownik może kompleksowo ocenić wydajność i bezpieczeństwo całej instalacji: od modułów PV po przyłącze sieciowe.

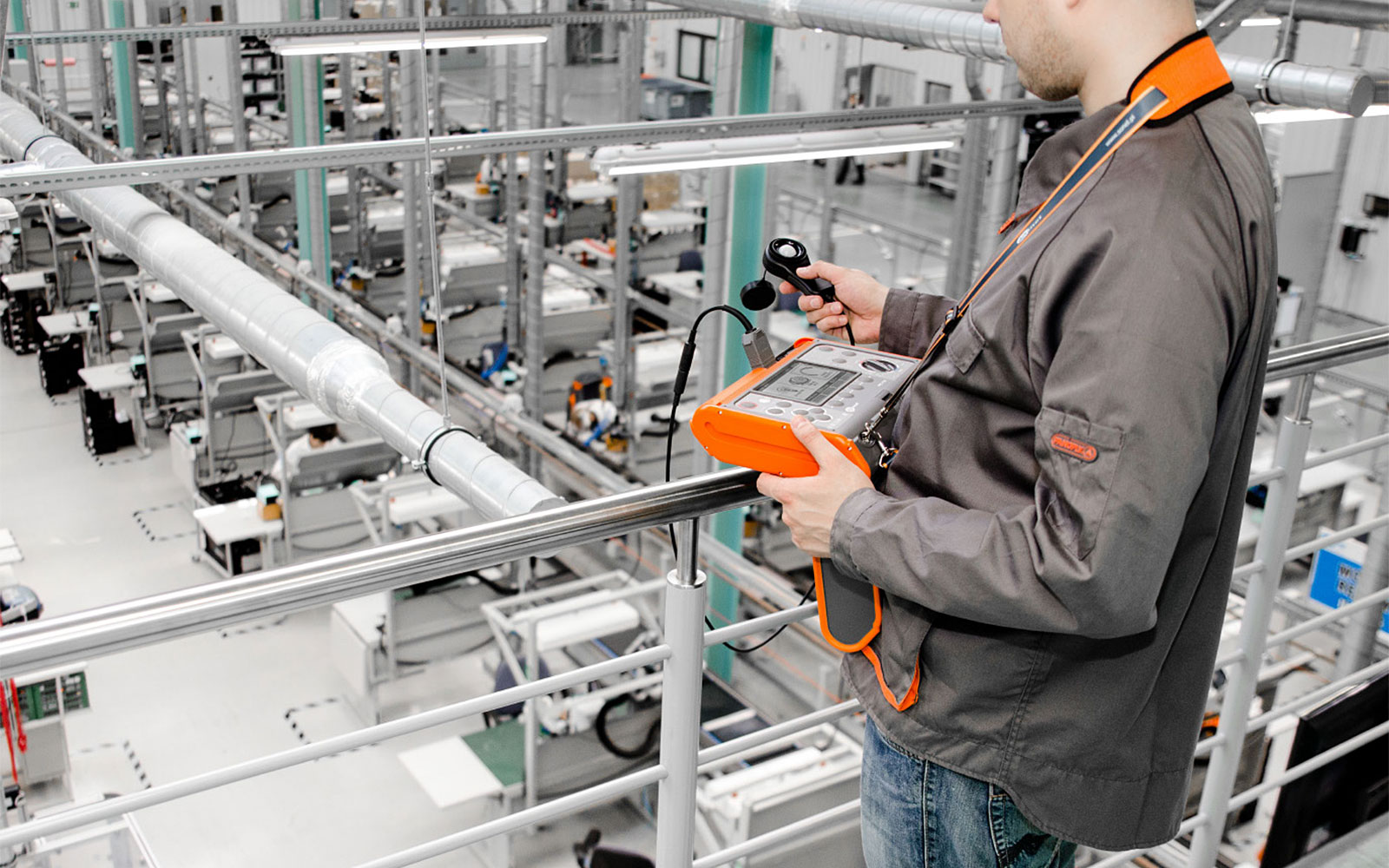

Fot. 4. Pomiary natężenia oświetlenia – Sonel MPI-530 i sonda LP-1Bez względu na model, każdy miernik serii Sonel MPI spełnia rygorystyczne normy bezpieczeństwa i jest przystosowany do pracy w sieciach do 500 V. Urządzenia wyposażone są w funkcje automatycznej kontroli poprawności połączenia oraz w system ostrzegający użytkownika o błędnym podłączeniu przewodów.
Wszystkie modele korzystają z ekosystemu oprogramowania Sonel Reader (darmowy) / Sonel PE6, który umożliwia archiwizację i analizę wyników pomiarów. Dzięki temu raporty z badań instalacji można przygotować w sposób łatwy, zgodnie z obowiązującymi przepisami.
W modelach z ekranem graficznym dostępna jest funkcja pomocy kontekstowej. Użytkownik ma możliwość wywołania ekranu z przejrzystymi objaśnieniami funkcji oraz wskazówkami dotyczącymi danego pomiaru.
W komplecie użytkownik otrzymuje pełny zestaw przewodów pomiarowych, sond i krokodylków, przewód zasilający, baterie lub akumulatory z ładowarką oraz praktyczny futerał lub walizkę transportową. Dzięki temu urządzenia Sonel MPI są gotowe do pracy natychmiast po rozpakowaniu, bez konieczności dokupowania dodatkowych elementów.
Sonel oferuje również bardzo szeroki wybór akcesoriów opcjonalnych, które pozwalają rozbudować możliwości pomiarowe i dostosować miernik do specyficznych potrzeb użytkownika. W ofercie znajdują się między innymi cęgi prądowe, zestawy do pomiaru uziemień, adaptery czy różnego rodzaju sondy pomiarowe. Szczególnie praktycznym uzupełnieniem jest sonda LP-1 do pomiaru natężenia oświetlenia, kompatybilna z modelami MPI-530, MPI- 530-IT, MPI-535, MPI-536, MPI-540 oraz MPI-540-PV. Umożliwia ona pomiar poziomu oświetlenia w miejscach pracy, pomieszczeniach biurowych czy obiektach przemysłowych, wspierając ocenę zgodności z obowiązującymi normami.
Seria Sonel MPI to kompleksowa gama rozwiązań pomiarowych, która rozwija się wraz z potrzebami użytkownika. Obejmuje zarówno proste modele do codziennych pomiarów, jak i zaawansowane przyrządy z funkcją analizy parametrów sieci oraz systemów PV. Każdy miernik łączy precyzję, niezawodność i intuicyjną obsługę. Niezależnie od tego, czy dopiero rozpoczynasz pracę jako elektryk, czy wykonujesz profesjonalne pomiary odbiorcze i okresowe, w serii MPI znajdziesz przyrząd dopasowany do swoich zadań. Jeśli chcesz szczegółowo porównać funkcje mierników z serii Sonel MPI, skorzystaj z naszej porównywarki produktów.
Jacek Parafinowicz
Sonel S.A.
