Obecne przepisy zobowiązują instalatorów do stosowania w instalacjach elektrycznych urządzeń chroniących przed szkodliwymi skutkami wyładowań atmosferycznych oraz przepięć powstających wewnątrz instalacji. Oferowane przez firmę KANLUX S.A. warystorowe ograniczniki przepięć stanowią wypróbowane rozwiązanie znajdujące zastosowanie zarówno w budownictwie mieszkaniowym, jak i przemyśle. Firma KANLUX S.A. posiada w swojej ofercie ochronniki przepięciowe klasy C oraz zestawy B+C, które spełniają wymagania norm i dyrektyw europejskich, co potwierdzają badania wykonane przez notyfikowane laboratorium Ente Certificazione Macchine z siedzibą we Włoszech.

Fot. 1. Dwustopniowe ograniczniki przepięć typu B+C.Fot. 1. Dwustopniowe ograniczniki przepięć typu B+C.

Konstrukcja ograniczników przepięć zapewnia:
- wymienne moduły ochronne,
- „„ optyczny wskaźnik stanu,
- „„ zdalną sygnalizację zadziałania, „„ warystorowe urządzenie odłączające.

Dwustopniowe ograniczniki przepięć typ 1+2 (wg PN-EN 61643-11) typ B+C (wg EDIN VDE 06756-11)

Dwustopniowe ograniczniki przepięć typu B+C to urządzenia zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami w instalacjach NN, powstającymi w wyniku bezpośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieciach elektroenergetycznych. Stosowane głównie w budynkach mieszkalnych i niewielkich obiektach przemysłowych. Instalowane w złączach kablowych lub w rozdzielnicach głównych. Ograniczają czas trwania i częstotliwość prądu następczego.

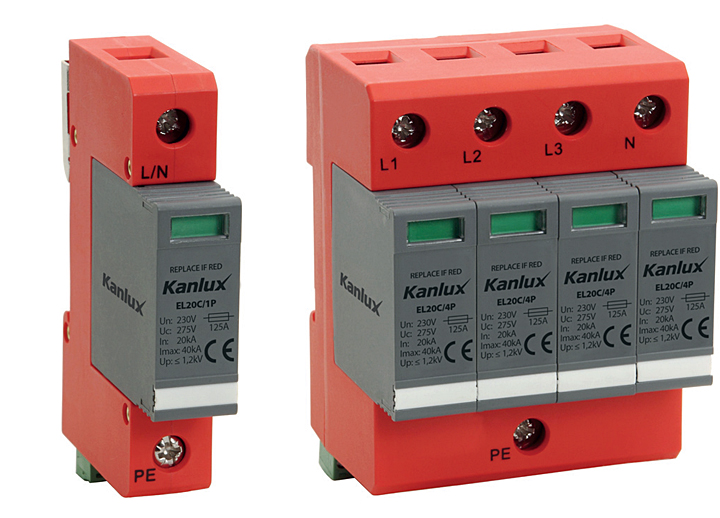

Fot. 2. Ograniczniki przepięć typu C.Fot. 2. Ograniczniki przepięć typu C.

Ograniczniki przepięć typ 2 (wg PN-EN 61643-11) typ C (wg E DIN YDE 0675 6-11)

Ograniczniki przepięć typu C to urządzenia zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami w instalacjach NN, powstającymi w wyniku pośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieciach elektroenergetycznych. Stosowane głównie w budynkach mieszkalnych. Instalowane w rozdzielnicach piętrowych.

Styczniki – urządzenia do załączania układów silnoprądowych

Styczniki cechują się dużą trwałością mechaniczną oraz dużą częstością łączeń, przy stosunkowo małych wymiarach, niewielkiej masie i wysokiej pewności działania. Są wykorzystywane do załączania, wyłączania i przewodzenia prądu w normalnych warunkach pracy obwodu, a także przy przeciążeniach. Mogą załączać urządzenia elektryczne o dużych prądach rozruchowych, takie jak: silniki elektryczne, klimatyzatory, spawarki czy transformatory. W ofercie KANLUX S.A. dostępne są dwa modele trójfazowe i jeden jednofazowy:

  • JVC2-20/2 o maksymalnym prądzie obciążenia rezystancyjnego 20 A (8 kW – jednofazowy),
  • JVC2-20/4 o maksymalnym prądzie obciążenia rezystancyjnego 20 A (8 kW),
  • JVC2-63/4 o maksymalnym prądzie obciążenia rezystancyjnego 63 A (25 kW).

Cechy produktów:

  • cewki styczników zasilane napięciem 220-240 V,
  • napięcie torów prądowych 240 V,
  • mechaniczna wytrzymałość łączeniowa wynosi 100 tys. cykli,
  • elektryczna wytrzymałość łączeniowa wynosi 30 tys. cykli,
  • styczniki przystosowane do montażu na szynie DIN 35 mm.

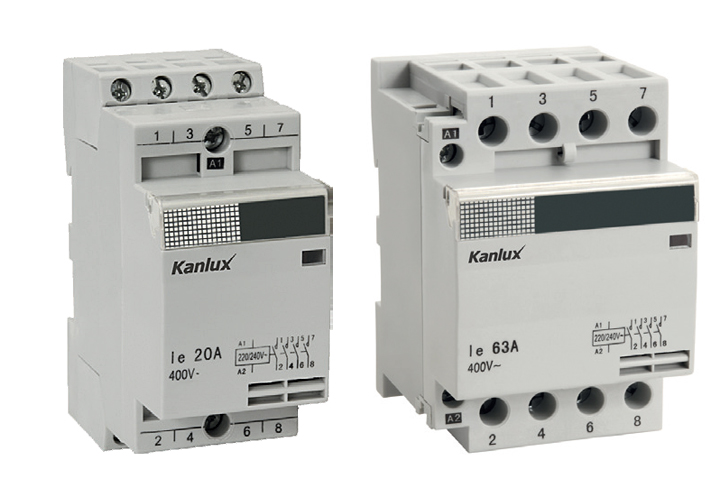

Fot. 3. Styczniki - JVC2-20/4 (z lewej) oraz JVC2-63/4.Fot. 3. Styczniki - JVC2-20/4 (z lewej) oraz JVC2-63/4.

Programator czasowy JVT3-16D

Elektroniczny programator czasowy z możliwością programowania dobowego lub tygodniowego. Zasilany napięciem znamionowym od 24 V do 264 V AC lub DC. Może sterować bezpośrednio urządzeniami o łącznej mocy do 3680 W (np. żarowe źródła światła), mającymi charakterystykę obciążenia rezystancyjnego. Minimalny czas nastawy wynosi 1 minuta. Przystosowany do montażu w rozdzielnicach NN na szynach DIN 35 mm. W położeniu spoczynkowym posiada parę styków 3;4, która po zadziałaniu programatora otwiera się, zamykając jednocześnie drugą parę styków 4;5. Programator może realizować wielokrotne załączanie lub wyłączanie odbiorników w cyklach dobowych lub tygodniowych. Urządzenia sterujące tego typu są powszechnie wykorzystywane do sterowania oświetleniem zewnętrznym (iluminacja budynku), urządzeniami mechanicznymi działającymi w określonych godzinach (silnik pompy fontanny), czy do symulacji obecności domowników w czasie urlopu.

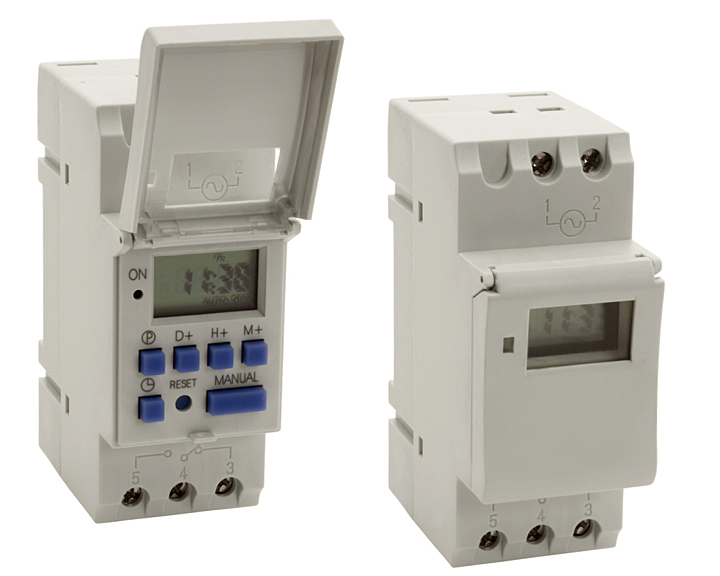

Fot. 4. Programator czasowy JVT3-16D.Fot. 4. Programator czasowy JVT3-16D.

Programator czasowy JVT2-161Y

Mechaniczny programator czasowy z programowaniem dobowym. Zasilany napięciem znamionowym od 24 V do 264 V AC lub DC. Może sterować bezpośrednio urządzeniami o łącznej mocy do 3680 W (np. żarowe źródła światła), mającymi charakterystykę obciążenia rezystancyjnego. Minimalny czas nastawy wynosi 15 minut. Przystosowany do montażu w rozdzielnicach NN na szynach DIN 35 mm. Wbudowana bateria zapewnia podtrzymanie czasowe przez okres ok. 70 godzin. Posiada jeden styk – otwarty w położeniu spoczynkowym. Urządzenia sterujące tego typu są powszechnie wykorzystywane do sterowania oświetleniem zewnętrznym (iluminacja budynku), urządzeniami mechanicznymi działającymi w określonych godzinach (silnik pompy fontanny).

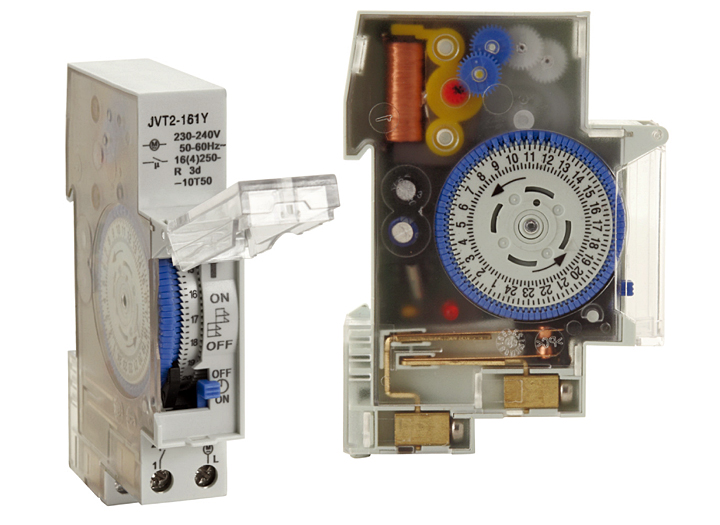

Fot. 5. Programator czasowy JVT2-161Y.Fot. 5. Programator czasowy JVT2-161Y.

Automat schodowy AS 1-7M

Automat schodowy ma dwa tryby pracy – praca ciągła i praca z nastawą czasową. Pierwsza umożliwia włączenie na stałe zasilanego obwodu. Druga, powszechnie wykorzystywana na klatkach schodowych, umożliwia zasilanie dołączonego obwodu np. oświetlenia, przez pewien określony czas. Zakres regulacji wynosi od 1 minuty do 7 minut, przy czym nastawy można dostosowywać, przekręcając regulator widoczny na froncie automatu, co 30 s. Po podaniu impulsu załączającego, automat schodowy podtrzymuje zasilanie dołączonego obwodu przez zadany czas. Automaty schodowe z wyłącznikami impulsowymi, mogą służyć do sterowania oświetleniem w ciągach komunikacyjnych biurowców i hoteli, wraz z czujnikami ruchu, do uruchamiania oświetlenia antywłamaniowego i sygnalizacji akustycznej wokół domów, a w przemyśle, do kontrolowania określonych czasowo procesów technologicznych

Fot. 6. Automat schodowy AS 1-7M.Fot. 6. Automat schodowy AS 1-7M.
