Nowa seria modułowej aparatury zabezpieczającej Hager to połączenie najwyższej jakości i niezawodności z nowymi możliwościami łączeniowymi oraz jeszcze większym bezpieczeństwem. Łatwość instalacji i ochrona użytkownika przed porażeniem podczas eksploatacji, szeroka oferta aparatów głównych, pomocniczych i systemów łączeniowych oraz szereg innowacyjnych pomysłów konstrukcyjnych to cechy oferty Hager, stale powiększanej o nowe urządzenia rozdziału energii elektrycznej.

Fot. 1. Specjaliści z firmy Hager stale pracują nad poszerzaniem i udoskonalaniem oferty urządzeń rozdziału energii elektrycznej.Fot. 1. Specjaliści z firmy Hager stale pracują nad poszerzaniem i udoskonalaniem oferty urządzeń rozdziału energii elektrycznej.

Kompleksowa oferta

Prezentowana w artykule nowa aparatura modułowa Hager to wyłączniki nadprądowe (MCB), wyłączniki różnicowoprądowe (RCCB), wyłączniki różnicowoprądowe z członem nadprądowym (RCBO) oraz paleta aparatów i systemów łączeniowych, rozszerzających ich funkcjonalność, takich jak wyzwalacze, styki pomocnicze i sygnalizacyjne, nowe napędy zdalne oraz przyspieszające montaż i zwiększające bezpieczeństwo szyn grzebieniowe poziome i pionowe. Aparaty dostępne są w różnych wykonaniach, jeśli chodzi o ilość biegunów, charakterystykę działania czy też zdolności zwarciowe.

Bezpieczeństwo i ochrona przed popełnieniem błędu

Wysoka jakość i bezpieczeństwo użytkowania to od zawsze priorytety Hager. Dobrze przemyślane rozwiązania konstrukcyjne i niezmiennie wysoki poziom techniczny urządzeń to gwarancja niezawodnej pracy aparatury. Cechy te znalazły odzwierciedlenie między innymi w występowaniu:
- ochrony przed dotykiem IP2X, także przy zastosowaniu szyn grzebieniowych. Prawidłowa konstrukcja elementów złącznych nie dopuszcza do zetknięcia się z częściami przewodzącymi dostępnymi,
- zabezpieczenia przed wystąpieniem błędu podczas montażu, poprzez zastosowanie izolacyjnych nakładek zabezpieczających na powierzchniach styków,
- nowej konstrukcji dźwigni aparatów, umożliwiających szybkie zadziałanie i możliwość zablokowania położenia pracy,
- nowych, izolacyjnych klipsów montażowych z tworzywa sztucznego,
- pola opisowego wraz z nakładką zabezpieczającą. Opisy tekstowe i oznaczenia graficzne mogą być łatwo wykonywane przez użytkownika przy wykorzystaniu oprogramowania Hager (program Semiolog),
- pełnej zgodności z normami, potwierdzonej pozytywnym wynikiem badań jakości wyrobów, przeprowadzonych przez certyfikowaną jednostkę BBJ-SEP.

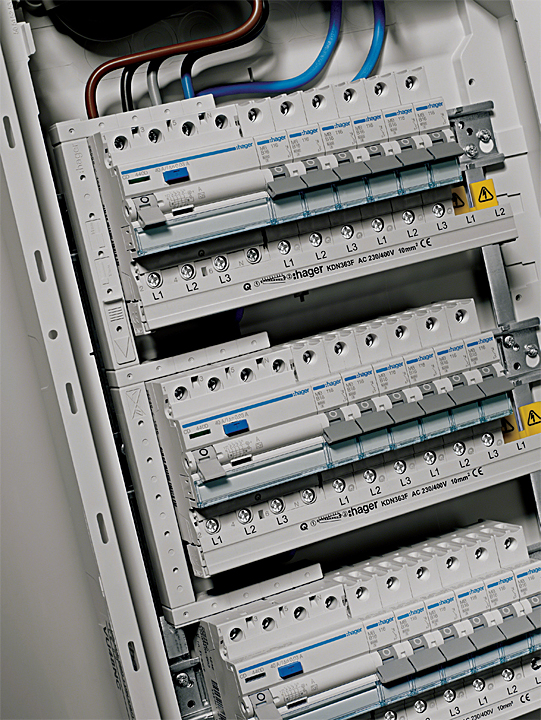

Fot. 2. Dobrze przemyślane rozwiązania konstrukcyjne i wysoka jakość gwarantują bezpieczeństwo użytkowania aparatury Hager.Fot. 2. Dobrze przemyślane rozwiązania konstrukcyjne i wysoka jakość gwarantują bezpieczeństwo użytkowania aparatury Hager.

Akcesoria do sterowania i sygnalizacji

Działanie MCB, RCCB i RCBO wspomagane może być poprzez zastosowanie akcesoriów, takich jak uniwersalne wyzwalacze wzrostowe, zanikowe czy też unikalne wyzwalacze nadnapięciowe. W przypadku konieczności zdalnego sterowania położeniem dźwigni aparatów, możliwe jest zastosowanie nowych napędów zdalnych serii MZ9xxx, dostępnych także w wersji z automatycznym ponownym załączeniem po wyzwoleniu aparatu. Rozwiązanie takie przynosi komfort obsługi i redukuje koszty eksploatacyjne, zwłaszcza w przypadku odległej czy trudno dostępnej aparatury zabezpieczającej. Całość oferty akcesoriów dopełniają styki pomocnicze i sygnalizacyjne, mechanizmy blokujące czy też osłony zacisków. Nie bez znaczenia pozostaje fakt, że akcesoria wymienione powyżej są w pełni kompatybilne z poprzednią wersją modułowej aparatury zabezpieczającej Hager oraz współpracują także, w wybranym zakresie, z innymi aparatami elektrycznymi, takimi jak na przykład rozłączniki izolacyjne.

Wskaźniki działania

Unikalną cechą, zastosowaną standardowo w wyłącznikach różnicowoprądowych Hager (RCCB i RCBO) są podwójne wskaźniki okienkowe, pozwalające na:
- określenie położenia styków głównych (roboczych),
- określenie przyczyny zadziałania (rozłączenia styków głównych) aparatu: niezależny wskaźnik zadziałania od prądu upływowego (różnicowego).

Rozwiązanie powyższe przynosi korzyści dla osób zajmujących się eksploatacją rozdzielnic elektrycznych, pozwalając na szybką identyfikację występowania prądów różnicowych i podjęcia kroków zmierzających do eliminacji potencjalnego źródła porażenia prądem elektrycznym.

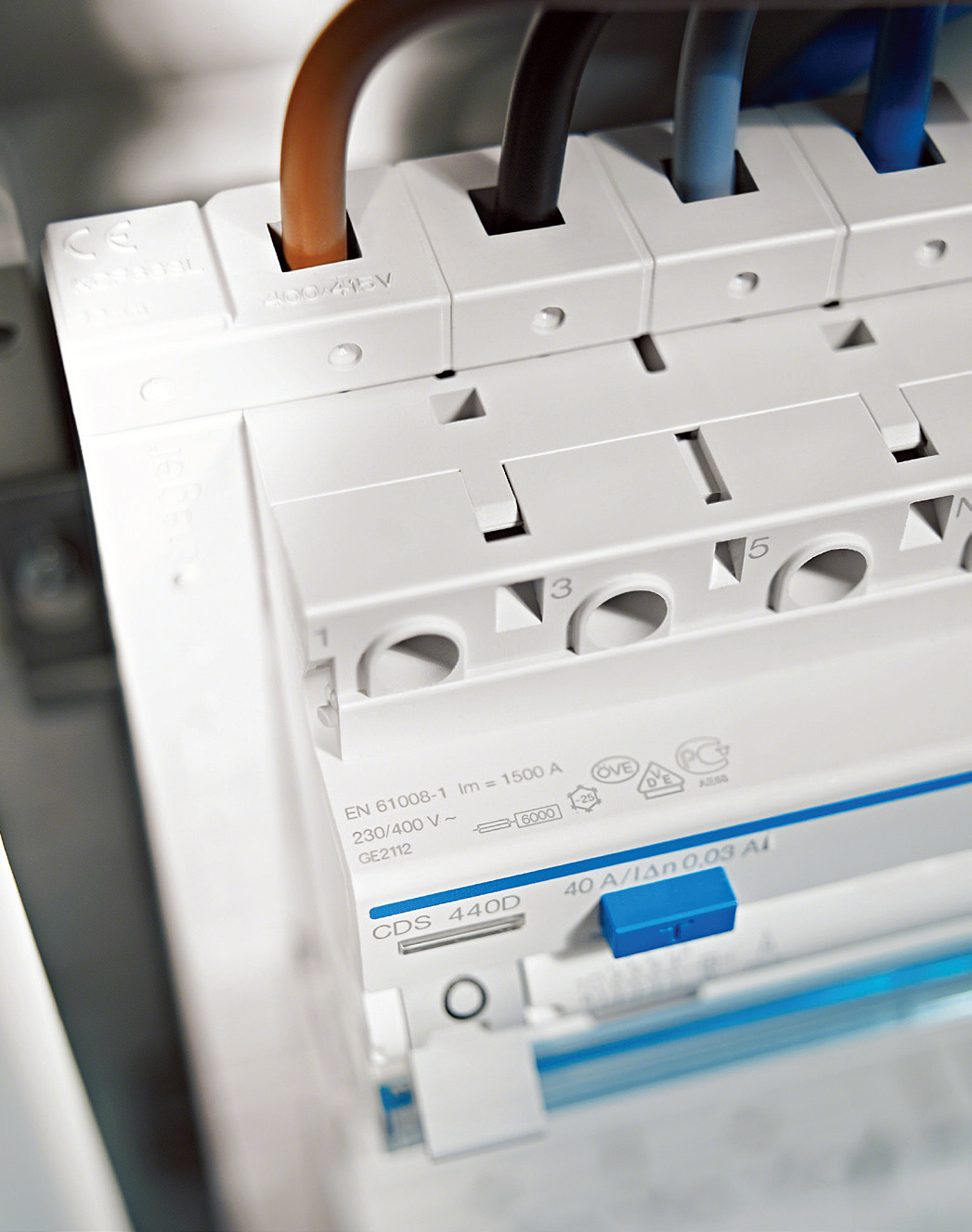

Fot. 3. Szeroka oferta aparatów głównych, pomocniczych i systemów łączeniowych oraz szereg innowacyjnych pomysłów konstrukcyjnych to cechy oferty Hager.Fot. 3. Szeroka oferta aparatów głównych, pomocniczych i systemów łączeniowych oraz szereg innowacyjnych pomysłów konstrukcyjnych to cechy oferty Hager.

Innowacyjne szyny grzebieniowe pionowe

Szybkość montażu aparatu i wykonania jego okablowania to ważne czynniki, wpływające na czas wykonania rozdzielnicy elektrycznej oraz jej koszt końcowy. Wykonywanie tradycyjnych połączeń, opartych o przewody elektrycznych, posiada wady, takie jak długi czas obróbki przewodu i jego podłączenia, zwłaszcza przy większych przekrojach, znacząco ograniczona przestrzeń montażowa, możliwość popełnienia błędu podczas montażu czy też gorsze warunki pracy (utrudnione odprowadzanie ciepła).

Alternatywą dla powyższej metody jest zastosowanie szyn grzebieniowych poziomych, dostępnych w różnych wersjach wykonania – jako szyny widełkowe lub kołkowe, o różnej ilości biegunów i różnych powłokach izolacyjnych. Te stosowane coraz częściej elementy montażowe znacząco poprawiają szybkość montażu w poziomym rozdziale energii pomiędzy aparatami w rozdzielnicy.

Zupełnie nową, unikalną na rynku, propozycją Hager są innowacyjne szyny grzebieniowe pionowe, które – w połączeniu z szynami poziomymi – zapewniają pełną (pionową i poziomą) dystrybucję energii elektrycznej, przy zapewnieniu pełnej ochrony przed dotykiem. Stosując tego typu szyny uzyskuje się jeszcze więcej miejsca w rozdzielnicy, poprawia walory techniczne i estetyczne montażu oraz przede wszystkim, w sposób ewidentny, przyspiesza czas montażu. Szyny pionowe dostępne są w wykonaniu lewym i prawym dla RCCB i MCB, dla 2 i 3 rzędów rozdzielnicy.

Andrzej Szulik
Kierownik Produktu
