Koncern Chint jest czołowym producentem aparatów elektrycznych na rynku azjatyckim, cieszącym się coraz większym uznaniem również na ryku polskim.

Produkty firmy Chint zostały przebadane przez największe światowe laboratoria uzyskując odpowiednie certyfikaty, dodatkowo firma Chint Poland zleciła przeprowadzenie testów kontrolnych wybranej aparatury przez Polską instytucję certyfikującą – Instytut Elektrotechniki w Warszawie uzyskując odpowiednie atesty. Dbałość o wysoką jakość produktów zapewnia ścisła kontrola produkcji na każdym etapie jego wytworzenia. Temu procesowi towarzyszy również kontrola dostaw surowców.

W ofercie firmy Chint Poland znajduje się: aparatura modułowa, styczniki, przekaźniki, wyłączniki silnikowe, aparatura pulpi-towa oraz wyłączniki mocy.

Aparatura modułowa:

• wyłączniki nadprądowe NB1-63 oraz NB1-63H,
• wyłączniki różnicowoprądowe NL1,
• wyłączniki różnicowoprądowe z członem nadprądowym NB1L,
• rozłączniki izolacyjne NH4,
• styczniki modułowe NCH8,
• przyciski NP9,
• lampki ND9,
• przekaźniki czasowe NTE8,
• szyny widelcowe,
• styki pomocnicze XF9,
• styki sygnalizacyjne XF9J,
• wyzwalacz napięciowe S9,
• wyzwalacz podnapięciowe V9.

Wyłączniki nadprądowe z serii NB-1

Wyłączniki nadmiarooprądowe serii NB1 przeznaczone są do ochrony obwodów elektrycznych w budownictwie komercyjnym i przemysłowym. Aparaty są dostępne w jedno-. dwu-, trzy- i czterobiegunowych wersjach. Zakres prądów znamionowych od 1 do 63 A przy napięciu znamionowym 230/400 V AC 50/60 Hz w charakterystyce B, C, D. Dla tych charakterystyk wyzwa-lanie członu zwarciowego następuje odpowiednio przy wartości „B” 3 - 5 × In; „C” 5 - 10 × In; „D” 10 - 14 × In. Oferta zawiera wyłączniki nadprądowe o zwarciowej zdolność wyłączania: NB1-63 – 6 kA oraz NB1-63H – 10 kA. Wyłączniki serii NB1 posiadają szeroką gamę akcesoriów: styki pomocnicze, styki alarmowe oraz wyzwalacze podnapięciowe i wzrostowe.

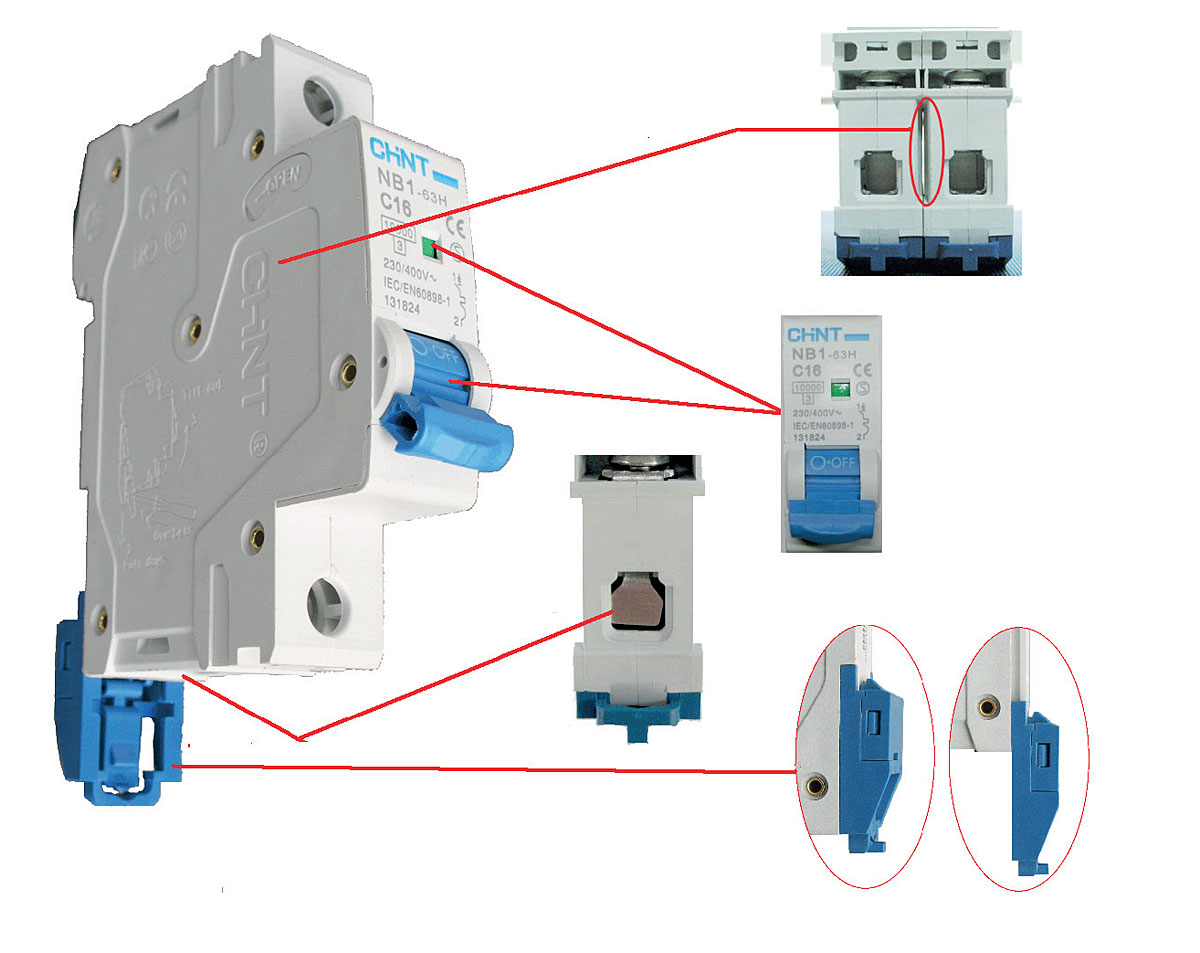

Wyłączniki NB-1 posiadają kilka cech użytkowych na które należy zwrócić uwagę min:

• klips do zapinania na szynie TH-35 umożliwiający prosty montaż i demontaż bez konieczności odkręcania całej grupy aparatów.
• okienko rewizyjne jednoznacznie opisujące stan styków wyłącznika oraz oznaczenie na dźwigni wskazujące stan wyłącznika,
• szczeliny dylatacyjne, których funkcją polepszenie cyrkulacji powietrza w rozdzielnicy,
• zacisk z przysłoną ochronną zapieniającą większe bezpieczeństwo przy okablowaniu.

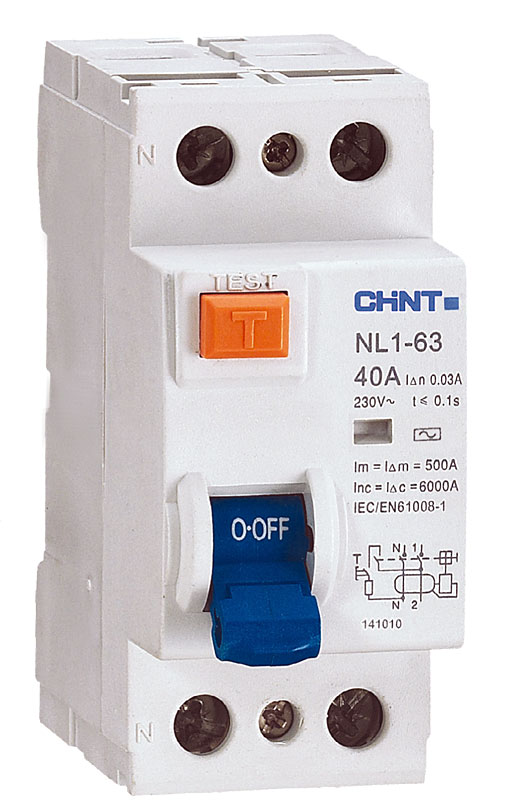

Wyłączniki różnicowoprądowe NL1-63

Wyłączniki różnicowoprądowe NL1 produkowane są w wersjach dwubiegunowych oraz czterobiegunowych typu A, AC, A-S oraz AC-S o zwarciowej zdolność wyłączania 6 kA oraz 10 kA. Są to nowoczesne rozwiązania, których prąd znamionowy w zależności od typu wynosi 25 A; 40 A; 63 A; 100 A. Każdy z tych produktów dostępny jest w trzech wartościach prądu różnicowego 0,03 A; 0,1 A; 0,3 A. Warto zwrócić uwagę na umieszczenie N po lewej stronie wyłącznika co w znaczny sposób ułatwia wykonanie połączeń w rozdzielnicy.

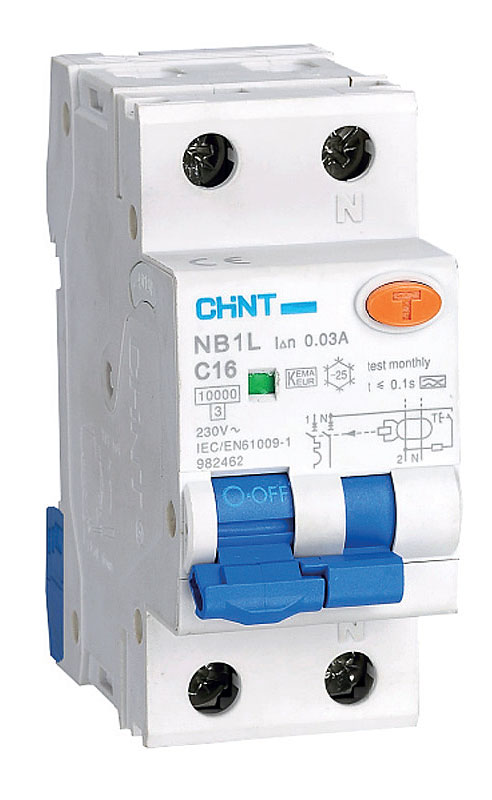

Wyłączniki różnicowoprądowe z członem nadprądowym NB1L (kombinowane)

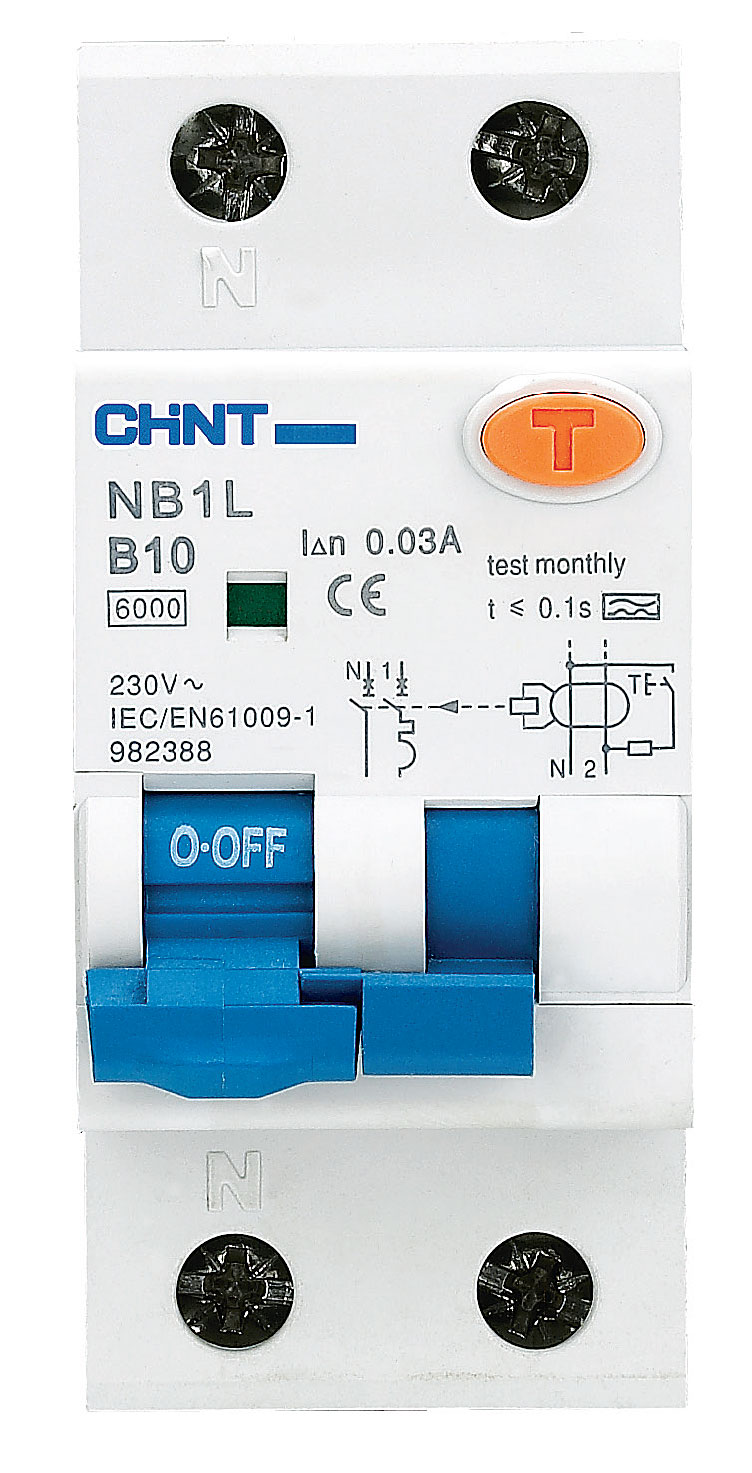

Wyłączniki NB1L produkowane są o prądach znamionowych od 1 A do 25 A w charakterystykach B oraz C. Znamionowa zdolność wyłączania 6 kA oraz 10 kA w konfiguracji 1P+N oraz prądzie różnicowoprądowym 0,03 A. Podobnie jak inne aparaty są one wyposażone we wskaźnik optyczny oraz akcesoria w postaci: styków pomocniczych, alarmowych oraz wyzwalaczy podnapięciowych i wzrostowych.

Wyłączniki mocy

Oferta na rynek polski to bogata gama wyłączników powietrznych NA1 oraz kompaktowych NM8.

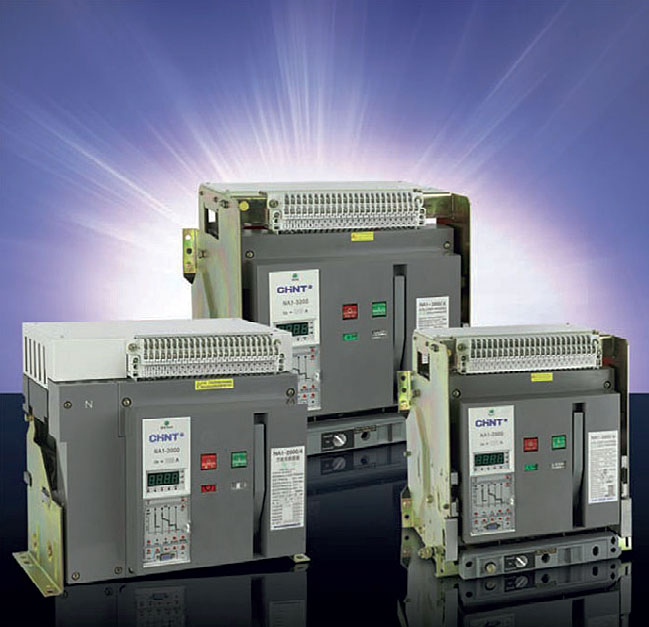

Wyłączniki powietrzne serii NA1 przystosowane są do pracy w sieci prądu przemiennego 50/60 Hz przy napięciu znamionowym 400 V i 690 V oraz prądach znamionowych do 6300 A. Są wykorzystywane do rozdziału energii i ochrony instalacji oraz urządzeń przed skutkami zwarć, przeciążeń, zbyt niskim napięciem oraz doziemieniami w jednej fazie.

Inteligentne działanie modułów zabezpieczeniowych i możliwość dokonywania nastaw w szerokim zakresie wyłączniki NA1 poprawiają pewność zasilania i pomagają uniknąć niepotrzebnych przerw w dostawach prądu.

Tab. 1. 5 rozmiarów wyłączników NA1

Symbol wyłącznika	NA1-1000	NA1-2000	NA1-3200	NA1-4000	NA1-6300
Prąd znamionowy [A]	200 - 1000	630 - 2000	2000 - 4000	2000 - 4000/td>	4000 - 6300

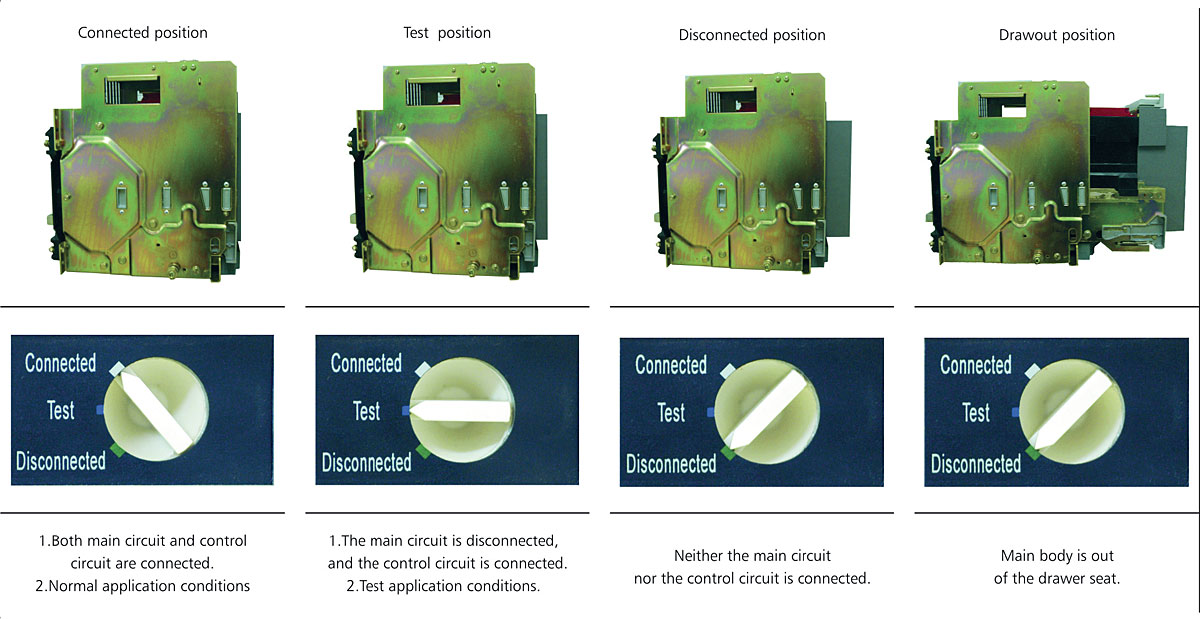

Wszystkie rozmiary wyłączników powietrznych NA1 produkowane są w typie stacjonarnym jak i wysuwnym, w wersjach z trzema lub czteroma biegunami.. Pod kątem komfortu użytkowania przy wersji wysuwnej wyłącznika na uwagę zasługuje niezawodny mechanizm wysuwu wyłącznika. Wsuwu i wysuwu dokonuje się za pomocą łamanej korby, która przechowywana jest w specjalnie dla tego celu zaprojektowanym gnieździe w obudowie kasety. Każda pozycja wyłącznika jest jednoznacznie sygnalizowana przez odpowiedni wskaźnik położenia.

Do wyłączników NA1 firmy Chint dostępna jest cała gama akcesoriów pozwalająca użytkownikowi na optymalne konfiguro-wanie wyłącznika na własne potrzeby. Lista akcesoriów skłąda się z następujących rozwiązań:

• Wyzwalacz podnapięciowy. W przypadku gdy na zaciskach wyzwalacza brak jest napięcia sterującego nie pozwala on załączyć wyłącznika. Dostępny w wersji bezzwłocznej oraz z nastawianym opóźnieniem. Dostępne czasy opóźnienia to: 0, 1, 2, 3, 4, 5, 6 i 7 s dla NA1-1000 oraz: 1, 3 i 5 s dla NA1-2000, 3200, 4000 oraz 6300. W czasie krótszym niż 50% nastawionego opóźnienia wyłącznik nie zadziała, gdy napięcie sterujące powróci oraz będzie większe niż 85% Ue.
• Wyzwalacz wyłączający. Wykorzystywany do zdalnego wyłączania aparatu.
• Wyzwalacz załączający. Umożliwia zdalne załączanie aparatu jeśli sprężyna napędu wyłącznika została wcześniej naciągnięta.
• Napęd elektryczny sprężyny. Dzięki napędowi elektrycznemu napinającemu sprężynę oraz jego automatycznemu działaniu możliwe jest bardzo szybkie załączenie wyłącznika po wcześniejszym jego wyłączeniu.
• Styki pomocnicze. Standardowo 4NO (normalnie otwarte) lub 4NC (normalnie zamknięte) oraz wersja 6NC (nor-malnie zamknięte)
• Kołnierz na drzwi rozdzielnicy. Instalowany na drzwiach rozdzielnicy w celu uszczelnienia pozwala na uzyskanie stopnia ochrony IP40.
• Osłony międzybiegunowe. Instalowane pomiędzy szynami torów prądowych zapewniają wyższą ich izolację. Blokada przycisków wyłącznika. Za pomocą tej blokady możliwe jest zablokowanie przycisków załączania i wyłącza-nia aparatu za pomocą kłódki.
• Przezroczysta osłona panelu dla wyłącznika NA1-2000. Zainstalowana na kołnierzu drzwi zapewnia stopień ochrony IP54. Osłona tego typu może być stosowana w przypadku wyłącznika stacjonarnego jak i jego wersji wysuwnej.
• Blokada za pomocą kłódki. Tego typu blokada stanowi zabezpieczenie wyłącznika typu wysuwnego przed wsu-nięciem do kasety. Uniemożliwia wsunięcie aparatu do pozycji „test” lub „podłączony”.
• Blokada z kluczykiem. Pozwala na zabezpieczenie wyłącznika w pozycji „wyłączony”
• Blokada mechaniczna z linkami. Pozwala na zrealizowanie blokady pomiędzy dwoma wyłącznikami zamontowanymi względem siebie poziomo lub pionowo.
• Blokada mechaniczna z prętami. Za pomocą tej blokady możliwe jest zrealizowanie blokady pomiędzy trzema wy-łącznikami zamocowanymi względem siebie pionowo.
• Zabezpieczenie przed wsunięciem niewłaściwego wyłącznika do kasety.

Szczegóły i parametry wymienionych akcesoriów dostępne są z opisami w katalogu produktów, który dostępny jest w języku polskim, do pobrania na stronie internetowej www.chintpoland.pl.

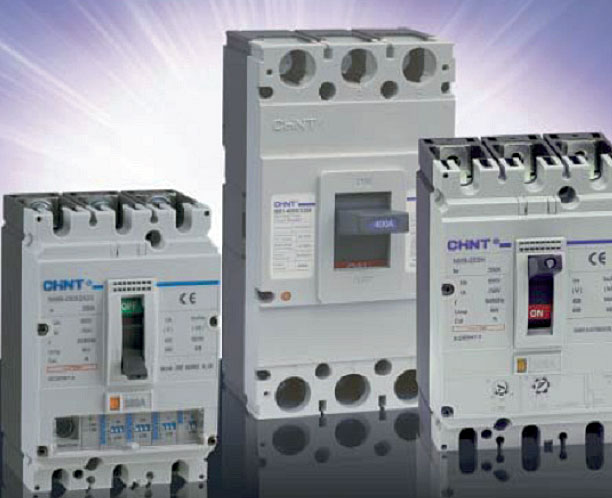

Tab. 2. Dane znamionowe wyłączników typu NM8 i NM8S

Lp.	Parametr wyłączników typu NM8 i NM8S	Zakres parametru	uwagi
1	Prąd znamionowy In	AC 16 – 1250 A DC 16 - 500 A	wg IEC60947-2 EN60947-2
2	Napięcie znamionowe Izolacji Ui	750 V
3	Napięcie znamionowe udarowe Uimp	8 kV
4	Napięcie znamionowe pracy	AC 50/60 Hz - 690 V DC 500 V
5	Prąd zwarciowy wyłączalny graniczny Icu (RMS)	do 150 kA	dla poszczególnych napięć wg katalogu

Zakres prądów znamionowych oferowanych wyłączników mieści się w przedziale 16 – 1250 A.

Funkcją zabezpieczeń jest ochrona przed skutkami prądów zwarciowych oraz przeciążeniowych. Ze względu na rodzaj wyzwalacza oferta obejmuje wyłączniki z wyzwalaczem termomagnetycznym NM8, elektronicznym NM8S oraz magnetycznym NM8M. Wszystkie typy wyłączników serii NM8 oferowane są w trzech lub sześciu rozmiarach w zależności od prądów znamionowych oraz typu wyzwalacza.

Zakres nastaw prądu znamionowego (In) wyłącznika w zależności od typu wyzwalacza przedstawia poniższe zestawienie.

Wyłącznik z wyzwalaczem magnetycznym

• Zakres nastaw wyzwalacza termicznego: 0,8 – 1,0 In
• Zakres nastaw wyzwalacza magnetycznego: 5,0 – 10,0 In

Wyłącznik z wyzwalaczem elektronicznym

• Zakres nastaw wyzwalacza termicznego: 0,4 – 1,0 In
• Zakres nastaw wyzwalacza magnetycznego: 1,5 – 12,0 In

Pozycja montażu wyłączników firmy Chint jest dopuszczalna we wszystkich płaszczyznach za pomocą śrub do płyt montażowych oraz szyn, specjalny adapter umożliwia montaż na szynie TH-35 (dla wyłączników NM8(S) -125, 250 w wersji stacjonarnej). Wyłączniki kompaktowe firmy Chint produkowane są zarówno w wersji stacjonarnej jak i wtykowej. Zaletą wyłączników serii NM8(S) jest możliwość zarówno dolnego jak i górnego podłączenia zasilania.

Oferta firmy Chint Poland zawiera również bardzo szeroki zakres akcesoriów zewnętrznych, jak i wewnętrznych do oferowanych wyłączników:

• rączki obrotowe mocowane na wyłączniku oraz wydłużone do montażu na drzwiach rozdzielnicy,
• napędy silnikowe umożliwiające ręczne lub zdalne załączenie lub wyłączenie wyłącznika (posiadają one wskaźniki stanu położenia aparatu),
• blokada na kłódkę umożliwiająca blokadę (do trzech kłódek) wyłącznika w pozycji wyłączonej,
• osłony zacisków,
• podstawy wtykowe,
• adapter do szyny TH-35,
• zaciski przyłączeniowe,
• wyzwalacze napięciowe,
• wyzwalacze podnapięciowe,
• styki pomocnicze (lewe, środkowe oraz prawe),
• styki alarmowe,
• blokady mechaniczne,
• zaciski umożliwiające podłączenie bezpośrednie kabli do wyłącznika.

Za pomocą wyłączników firmy Chint możliwe jest realizowanie układów selektywnych. Selektywność jest realizowana za pomocą odpowiednio dobranych charakterystyk zabezpieczeń wyłączników. Wystąpienie warunków przeciążeniowych w jakimkolwiek punkcie instalacji elektrycznej jest natychmiast wykrywane przez najbliższe urządzenie zabezpieczające umiejscowione powyżej tego punktu, podczas gdy cała reszta odbiorników oraz innych urządzeń zabezpieczających pozostaje bez zmian i zapewnia ciągłość zasilania w pozostałych liniach instalacji.

Ryszard Świetlicki
Dyrektor Techniczny Chint Poland

---
