Chint to czołowy producent aparatów elektrycznych na rynku azjatyckim. Aparaty tej firmy posiadają szereg certyfikatów wiodących na świecie laboratoriów certyfikujących. Dbałość o wysoką jakość produktów zapewnia ścisła kontrola produkcji na każdym etapie ich wytwarzania. Temu procesowi towarzyszy również kontrola dostaw surowców. Wiele produktów firmy Chint spełnia dyrektywę 2002/95/CE dotyczącą ograniczenia stosowania szkodliwych substancji w niektórych produktach elektrycznych i elektronicznych RoHS (Restriction of Hazarduos Substances). Wyłączniki firmy Chint oferowane przez firmę Chint Poland spełniają tę dyrektywę, co w znacznym stopniu polepsza warunki ich recyklingu.

Aparaty te są zgodne z normą wyłącznikową IEC/EN 60947-2. Przed wprowadzeniem tych aparatów na rynek polski, spółka Chint Poland zleciła testy sprawdzające w Instytucie Elektrotechniki w Warszawie.

Dlaczego wyłącznik kombinowany?

Budynki mieszkalne w dzisiejszych czasach, oprócz standardowych pomieszczeń coraz częściej posiadają pomieszczenia takie jak baseny, sauny itp. Na liście wyposażenia naszych mieszkań pojawia się coraz więcej sprzętu komputerowego oraz innych urządzeń elektronicznych. Tego typu rozwiązania wymagają stosowania zabezpieczeń zarówno nadmiarowo-prądowych, jak i różnicowoprądowych. Aby wyjść naprzeciw temu zapotrzebowaniu firma Chint Poland, wyłączny dystrybutor aparatury niskiego napięcia firmy Chint na terenie Polski, wprowadziła na rynek serię wyłączników różnicowoprądowych z członem nadmiarowo-prądowym (zamiennie nazywane wyłącznikami kombinowanymi). Dlaczego wyłącznik kombinowany?

Przecież tego typu zabezpieczenie można zrealizować za pomocą tradycyjnych aparatów. Odpowiedź jest prosta: ilość stosowanych aparatów i koszt. Realizacja najprostszego zabezpieczenia tego typu przy użyciu tradycyjnych aparatów to jednobiegunowy wyłącznik nadmiarowo-prądowy oraz dwubiegunowy wyłącznik różnicowoprądowy. Razem trzy moduły zajmujące miejsce w rozdzielnicy. Stosując wyłącznik kombinowany ograniczamy się do dwóch modułów - taka jest szerokość wyłącznika kombinowanego. Ten jeden moduł różnicy często decyduje o wielkości zakupionej obudowy rozdzielnicy, a tym samym o jej koszcie.

Typ AC czy typ A?

Wyłączniki kombinowane produkowane są w dwóch typach - typ AC (tańszy, najczęściej używany) oraz typ A (droższy). W czym tkwi różnica? Typ AC gwarantuje działanie dla prądów upływu przyziemnych, sinusoidalnych nagłych lub stałych narastających. Typ A również gwarantuje działanie w warunkach takich jak w przypadku typu AC lecz ponadto gwarantuje zadziałanie dla prądów zawierających składową stałą (wyprostowane jedno- lub dwupołówkowo lub pulsujące). Przy tego typu prądach wyłącznik kombinowany typu AC nie zadziała.

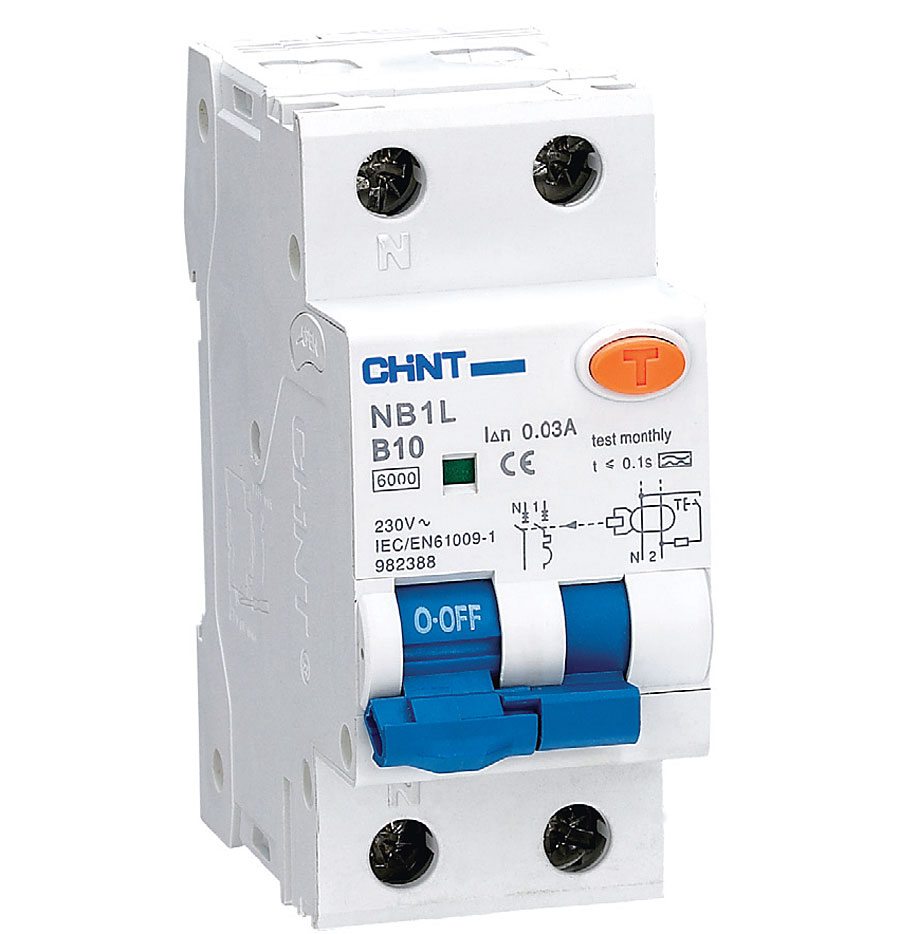

W celu propagowania rozwiązań zapewniających pełną ochronę firma Chint Poland wprowadziła na rynek polski wyłączniki kombinowane wyłącznie typu A. Wyjątkową cechą wyłączników NB1L jest dzielona dźwignia aparatu pozwalająca na stwierdzenie czy zadziałanie nastąpiło w wyniku przeciążenia czy prądu upływu.

Tab. 1. Parametry techniczne

parametr	jedn.		wartość
standard		IEC/EN 61009-1
typ		AC, A
charakterystyka		B, C
prąd znamionowy In	A	wyłącznik + blok różnicowoprądowy	1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63
		kombinowane	1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40
liczba biegunów		wyłącznik + blok różnicowoprądowy	1P+N, 2P, 3P, 3P+N, 4P
		kombinowane	1P+N, 2P
napięcie znamionowe Ue	V	V
znamionowy prąd różnicowy IDn	A	wyłącznik + blok różnicowoprądowy	0,03, 0,1, 0,3
		wyłącznik + blok różnicowoprądowy	0,03
prąd znamionowy zwarciowy Icn	A	6000 / 10 000
czas wyłączenia	s	maks. 0,1
trwałość elektryczna		2000
trwałość mechaniczna		2000
montaż		na szynie TH35/7,5 zatrzaskowo
podłączenie		z góry i z dołu (dla wyłączników kombinowanych)
		z góry (MBC + blok różnicowoprądowy)

Ryszard Świetlicki
Autor jest dyrektorem technicznym firmy Chint Poland

---
