Relpol, producent przekaźników elektromagnetycznych, od lat rozszerza ofertę o nowe produkty mające zastosowanie w automatyce przemysłowej. Dużą grupą urządzeń, obok przekaźników elektromagnetycznych, są przekaźniki czasowe, które od wielu lat znajdują się w ofercie firmy. W obecnym artykule przedstawimy wielofunkcyjny przekaźnik czasowy MT-TUB-17S-11--9240 oraz przekaźnik MT-TSD-17S-12--9240 do układów rozruchowych gwiazda-trójkąt.

Do podstawowych zalet przekaźnika MT-TUB należą:

• obudowa instalacyjna o szerokości 17,5 mm
• uniwersalne napięcie zasilania od 12 do 240 V AC/DC
• możliwość wyboru spośród 10 dostępnych funkcji czasowych
• możliwość nastawiania czasu w zakresie od 0,1 s do 10 dni
• maksymalna zdolność łączeniowa zestyku w kategorii AC1 wynosząca 16 A/250 V AC.

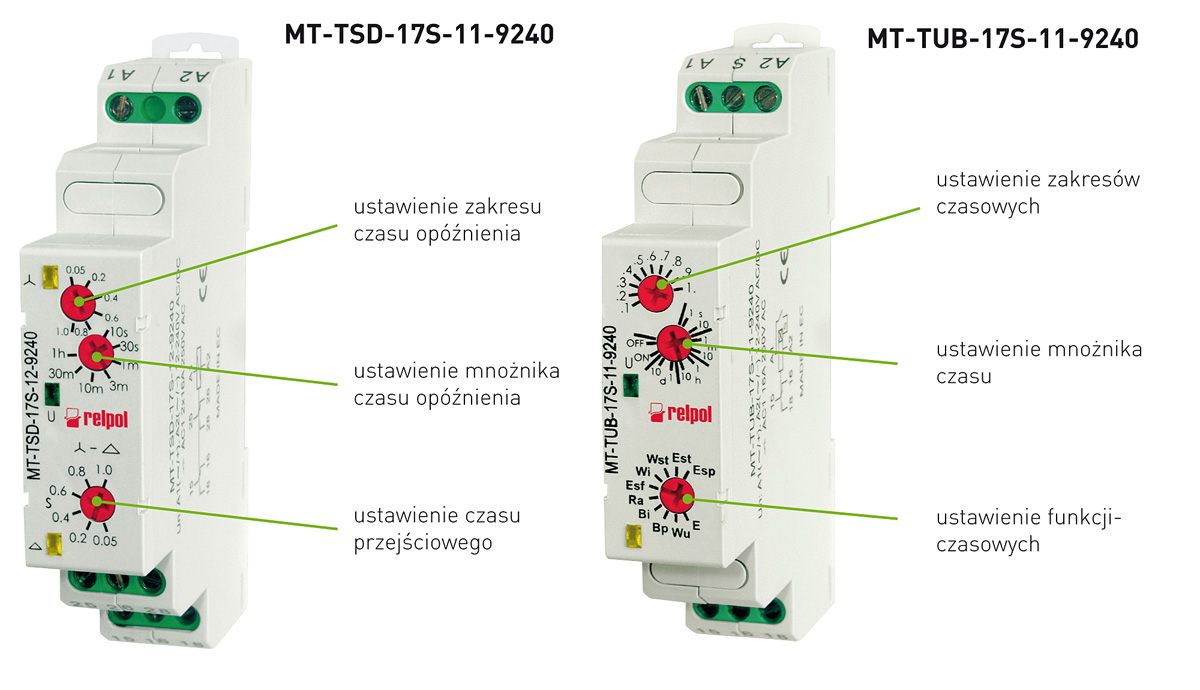

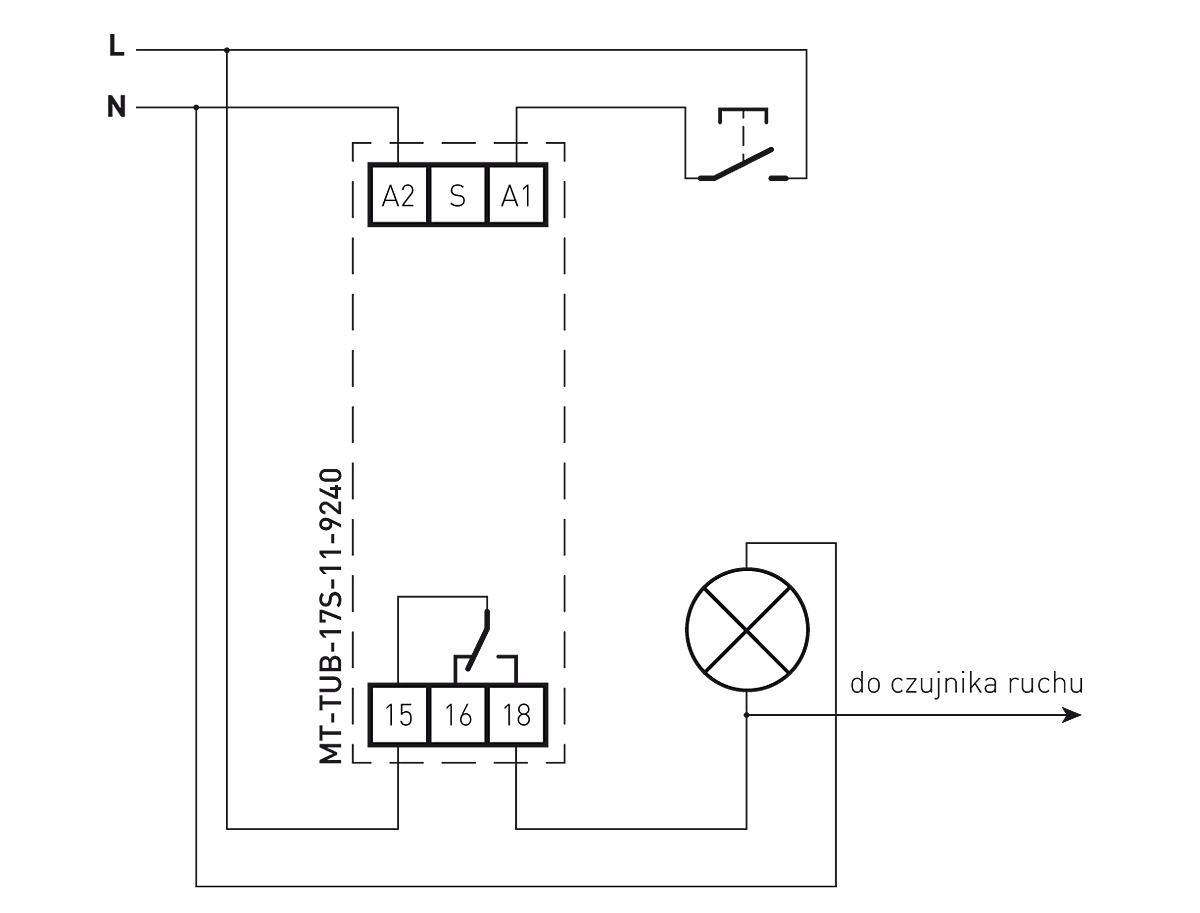

Przykładowym zastosowaniem przekaźnika MT-TUB w instalacji budynkowej jest zastosowanie go do wyłączenia oświetlenia po wyjściu mieszkańców z budynku. Realizuje on w tym przypadku funkcję Wu (załączenie na nastawiony czas). Mieszkańcy wychodząc włączają przekaźnik czasowy, załączający oświetlenie na ustawiony czas 5 min. Po upływie 5 minut oświetlenie na zewnątrz jest gaszone. Włączy je dopiero czujnik ruchu lub wchodząca osoba.

Drugi przekaźnik MT-TSD przeznaczony do układów rozruchowych gwiazda-trójkąt. Przekaźnik ten ma obudowę instalacyjną o szerokości 17,5 mm oraz uniwersalne napięcie zasilania od 12 do 240 V AC/DC. Wiadomo nie od dziś, że załączenie silnika klatkowego powoduje pojawienie się dużego prądu rozruchowego w jego uzwojeniach. Przy rozruchu bezpośrednim uderzenie prądowe może być 5 -- 8 krotnie większe od wartości prądu znamionowego. Jedną z metod obniżania prądu rozruchowego jest stosowanie układu przełączania uzwojeń silnika „gwiazda- trójkat”. W tym układzie sterującym ma zastosowanie przekaźnik czasowy MT-TSD. Przekaźnik ten działa w następujący sposób: po włączeniu napięcia zasilania następuje zamknięcie zestyku 1 (gwiazdy) przekaźnika na czas T1. Zestyk 1 uruchamia stycznik zasilający silnik z uzwojeniem połączonym w gwiazdę (T1 - czas rozruchu silnika). Po upływie czasu T1 zestyk 1 przekaźnika zostaje otwarty i rozpoczyna się odmierzanie zwłoki czasowej T2, po upływie której następuje zamknięcie zestyku 2 przekaźnika uruchamiającego stycznik zasilający silnik z uzwojeniem połączonym w trójkąt.

Przedstawione w powyższym artykule przekaźniki czasowe dzięki zastosowaniu obudowy modułowej mogą być wykorzystane zarówno w szafach sterujących automatyki, jak i w skrzynkach rozdzielczych automatyki budynkowej. Ich nowoczesna konstrukcja oraz zastosowane najwyższej jakości podzespoły zapewniają tym wyrobom wysoką jakość i niezawodność działania. W ofercie Relpol SA dostępnych jest też wiele innych wyrobów do instalacji elektrycznych i układów automatyki m.in.: styczniki instalacyjne, styczniki przemysłowe, ograniczniki przepięć, przekaźniki elektromagnetyczne, przekaźniki interfejsowe, przekaźniki nadzorcze.
