Fot. 1. Styczniki NC przeznaczone są do załączania i wyłączania urządzeń elektrycznych małych mocy.Typy oferowanych przez firmę Chint styczników obejmują szeroką gamę zakresów prądowych, tak aby zaspokoić potrzeby odbiorców w całym zakresie zastosowań. Kategorie użytkowania oraz zakresy prądów znamionowych dostępnych styczników przedstawia tabela 1. Styczniki wprowadzane na polski rynek spełniają dyrektywy europejskie dotyczące ograniczenia stosowania w produktach niektórych szkodliwych substancji - RoHS (Restriction of Hazardous Substances). Aparaty te wyróżnia stempel „RoHS” umieszczony na obudowie. Podobnie jak i inne produkty Chint, także styczniki zostały przebadane przez najważniejsze światowe laboratoria elektrotechniczne, uzyskując ich certyfikaty. Dla zapewnienia odpowiedniej jakości prowadzona jest ciągła kontrola procesu produkcyjnego, stosowanych materiałów, a surowce pozyskiwane są od sprawdzonych dostawców. Szczególną dbałością objęte są zagadnienia dotyczące konstrukcji wytwarzanych aparatów.
Styczniki serii NC6 (ministyczniki) produkowane są w wersji trzy- i czteropolowej. W wersji podstawowej posiadają zaciski śrubowe, dostępna jest również wersja z pinami do bezpośredniego wlutowania na płytce drukowanej. Zaciski umożliwiają podłączenie przewodów do 2,5 mm² za pomocą śrub M3. W ofercie dostępne są również akcesoria, takie jak styki pomocnicze czołowe oraz przekaźniki przeciążeniowe. Styczniki serii NC6 przeznaczone są do załączania i wyłączania urządzeń elektrycznych małych mocy, np. silników elektrycznych o mocach w zakresie 1,2 - 2,2 kW.
| Typ stycznika | Kategoria użytkowania* | Prąd znamionowy [A] |
| NC6 | AC-1, AC-3, AC-4 | 6-9 |
| NC1 | AC-3, AC-4 | 9-95 |
| NC2 | AC-3, AC-4 | 115 - 800 |
| CJ19 | Baterie kondensatorów | 17 - 3 |
| * AC-1 - obciążenia o charakterze nieindukcyjnym lub małoindukcyjnym, np. piece rezystancyjne; AC-3 - zwarte silniki indukcyjne - rozruch, wyłączanie przy pełnej prędkości obrotowej; AC-4 - zwarte silniki indukcyjne - rozruch, impulsowanie, hamowanie przeciwprądem, rewersowanie |
||

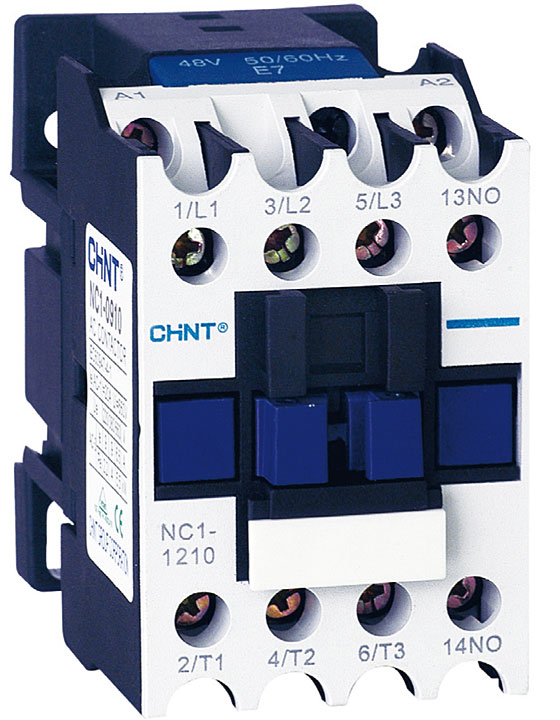

Fot. 2. Styczniki serii NC1 o prądach znamionowych w granicach 9 - 95 A wyposażone są zarówno w cewki prądu przemiennego, jak i stałego.Styczniki serii NC1 produkowane są w wersji trzy- i czteropolowej. W zależności od prądu znamionowego, który mieści się w granicach 9 - 95 A, aparaty stosowane są do załączania i wyłączania urządzeń elektrycznych wyższych mocy niż seria NC6, np. silników elektrycznych o mocach w zakresie 2,2 - 25 kW. Styczniki serii NC1 wyposażone są zarówno w cewki prądu przemiennego jak i stałego. W obu wykonaniach modele NC1 dostępne są w sześciu rozmiarach, w zależności od prądu znamionowego (tab. 1). Dodatkowo styczniki wyposażone w cewkę prądu stałego posiadają w oznakowaniu literę „Z”, co w jednoznaczny sposób ułatwia ich rozpoznanie. Dla styczników serii NC1 dostępne są akcesoria w postaci styków pomocniczych czołowych, bocznych oraz styków pomocniczych z opóźnieniem. Odpowiednia konstrukcja obudowy stycznika jak również zatrzaskowych mechanizmów, w które wyposażone są akcesoria, pozwala na ich łatwy i bezbłędny montaż.

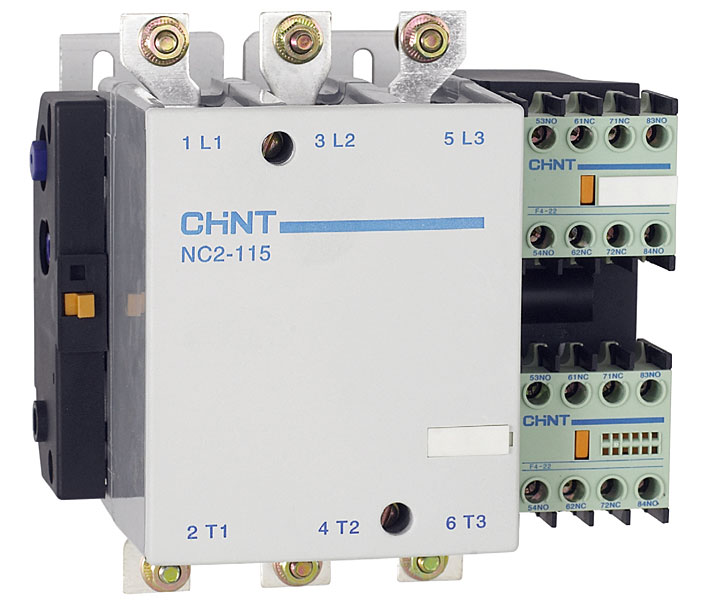

Fot. 3. Zakres prądów znamionowych styczników NC2 mieści się w granicach 115 - 800 A.

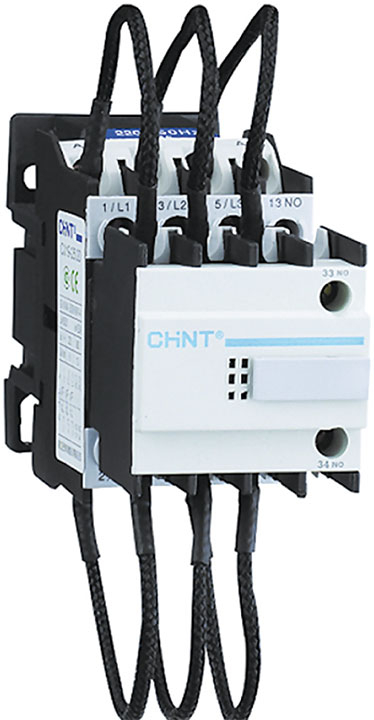

Fot. 4. Styczniki serii CJ19 są przeznaczone do baterii kondensatorów.Styczniki NC2 to kolejna seria oferująca wyższy zakres prądów znamionowych. Dla tej grupy produktów mieści się on w granicach 115 - 800 A. Za pomocą styczników NC2 można załączać lub wyłączać urządzenia elektryczne typu silniki elektryczne o mocach znamionowych w zakresie 55 - 450 kW. Styczniki NC2 wyposażone w cewkę prądu przemiennego produkowane są w wersjach trzy- lub czteropolowych. Tak jak styczniki o niższych zakresach prądów znamionowych, aparaty NC2 można wyposażyć w akcesoria w postaci styków pomocniczych oraz styków pomocniczych z opóźnieniem jak również w przekaźniki przeciążeniowe.
Styczniki CJ19 to seria przeznaczona do baterii kondensatorów. Produkowane są w zakresie prądów znamionowych od 17 do 63 A, w zależności od typu. Moc załączanego kondensatora to dla prądu przemiennego 220/230 V: 6, 9, 10, 15 oraz 22 kVar, natomiast dla prądu przemiennego 380/400 V: 12, 18, 20, 30 oraz 40 kVar. Montażu styczników CJ19 można dokonywać za pomocą śrub, jak również na szynie TH-35 (DIN rail). Styczniki o wartościach prądów znamionowych 43 i 95 A przystosowane są do montażu za pomocą śrub oraz na szynach TH-35 i TH-75. Zaciski stycznika są zabezpieczone nakładką izolacyjną, która chroni przed dotykiem elementów znajdujących się pod napięciem podczas pracy.
Ryszard Świetlicki
Autor jest dyrektorem technicznym firmy Chint Poland.
