W skład serii aparatury pulpitowej NP2 firmy Chint wchodzą następujące elementy:
- przyciski monostabilne bez podświetlenia - NP2 BA
- przyciski monostabilne z podświetleniem - NP2 BW
- przyciski monostabilne z podświetleniem i transformatorem - NP2 BW
- przyciski grzybkowe monostabilne bez podświetlenia - NP2 BC
- przyciski grzybkowe monostabilne bez podświetlenia - NP2 BR
- przyciski podwójne monostabilne bez podświetlenia - NP2 BL8
- przyciski podwójne monostabilne z podświetleniem - NP2 BW8
- przyciski grzybkowe bezpieczeństwa bez podświetlenia, ryglowane i odryglowane przez obrót - NP2 BS
- lampki - NP2 BV
- lampki z transformatorem NP2 BV
- przełączniki obrotowe bez podświetlenia dwu-i trzypozycyjne - NP2 BD
- przyciski monostabilne bez podświetlenia - NP2 EA
- przyciski monostabilne z podświetleniem - NP2 EW3
- przyciski monostabilne z podświetleniem oraz transformatorem - NP2 EW3
- przyciski grzybkowe monostabilne bez podświetlenia - NP2 EC
- przyciski grzybkowe monostabilne bez podświetlenia - NP2 ER
- przyciski podwójne monostabilne bez podświetlenia - NP2 EL8
- przyciski podwójne monostabilne z podświetleniem - NP2 BW8
- przyciski grzybkowe bezpieczeństwa bez podświetlenia, ryglowane i odryglowane przez obrót - NP2 ES
- przełączniki obrotowe bez podświetlenia, dwu- i trzypozycyjne bez oraz z blokadą na kluczyk - NP2 ED.
Dodatkowo, przy doborze aparatury pulpitowej dostępna jest cała gama napędów do przycisków, lampek, wsporników w wersjach metalowych oraz plastikowych. Ponadto dostępne są tabliczki opisowe, membrany ochronne oraz bloki styków.

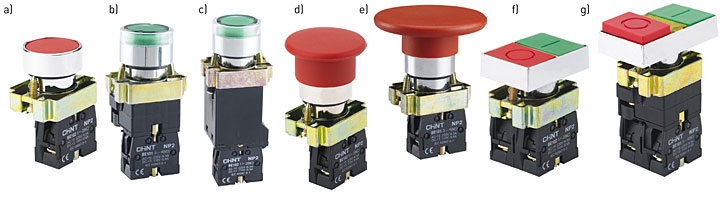

Fot. 1. Przyciski monostabilne: a) bez podświetlenia NP2 BA, b) z podświetleniem NP2 BW, c) z podświetleniem i transformatorem NP2 BW, przyciski grzybkowe monostabilne: d) bez podświetlenia NP2 BC, e) bez podświetlenia NP2 BR, przyciski podwójne monostabilne: f) bez podświetlenia NP2 BL8, g) z podświetleniem NP2 BW8.Seria ND16 to bogata gama lampek oferowana w pięciu kolorach (biały, zielony, czerwony, niebieski oraz żółty) oraz czterech wariantach kloszy.
| Znamionowe napięcie łączeniowe Ue (V) | Znamionowy prąd łączeniowy Ie (A) | |
| AC-15 | DC-13 | |
| 415 | 1,9 | - |
| 240 | 3 | 0,27 |
| 125 | - | 0,55 |
Fot. 2. a) Przycisk grzybkowy bezpieczeństwa bez podświetlenia, ryglowany i odryglowywany przez obrót NP2 BS, b) lampka NP2 BV, c) lampka z transformatorem NP2 BV, d) dwupozycyjny przełącznik obrotowy bez podświetlenia NP2 BD, e) trójpozycyjny przełącznik obrotowy bez podświetlenia NP2 BD, f) przycisk monostabilny z podświetleniem NP2 EW3, g) przycisk monostabilny z podświetleniem oraz transformatorem NP2 EW3.Aparatura pulpitowa firmy Chint charakteryzuje się estetyczną i funkcjonalną konstrukcją, która sprawdza się w najcięższych warunkach pracy. Znamionowe napięcie izolacji Ui = 400 V, prąd termiczny Ith = 10 A. Stopień ochrony aparatury pulpitowej firmy Chint to:

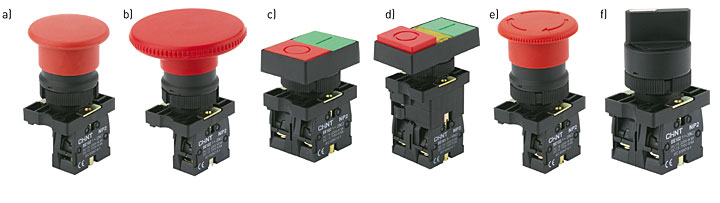

Fot. 3. a) Przycisk grzybkowy monostabilny bez podświetlenia NP2 ER, b) przycisk grzybkowy monostabilny bez podświetlenia NP2 EC, c) przycisk podwójny monostabilny bez podświetlenia NP2 EL8, d) przycisk podwójny monostabilny z podświetleniem NP2 BW8, e) przycisk grzybkowy bezpieczeństwa bez podświetlenia, ryglowany i odryglowywany przez obrót NP2 ES, f) przełącznik obrotowy bez podświetlenia, dwu- i trzypozycyjny, bez oraz z blokadą na kluczyk NP2 ED.Niezawodna praca styków aparatury firmy Chint zapewniona jest między innymi poprzez zastosowanie dodatkowej funkcji samooczyszczania styków. Styki NC i NO (normalnie zamknięte i normalnie otwarte) działają niezależnie od siebie i mogą być dowolnie łączone. Osłonięte zaciski styków zapewniają bezpieczeństwo pracy. Ze względu na niezawodność pracy, względy ekologiczne oraz estetykę działania aparatura pulpitowa oferowana przez firmę Chint Poland na rynek polski posiada, jako źródło światła, system diodowy LED. Aparaty posiadają czytelny dla użytkownika system oznaczeń. Pozwala on na łatwą identyfikację elementu oraz uniknięcie niepotrzebnych pomyłek. Bardzo istotnym parametrem dla każdego użytkownika jest trwałość produktu.

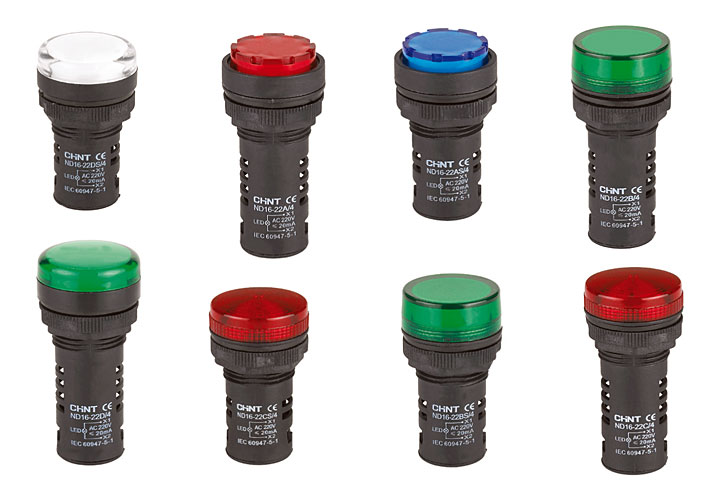

Fot. 4. Lampki serii NP16.Trwałość elektryczna przycisków oraz przycisków grzybkowych firmy Chint, w zależności od typu, wynosi:
Trwałość mechaniczna przycisków oraz przycisków grzybkowych to milion cykli pracy, a dla przycisków podświetlanych - 300 tys. cykli pracy.
Ryszard Świetlicki
Autor jest dyrektorem technicznym firmy Chint Poland
