Zobacz najnowsze generacje wyłączników różnicowoprądowych

Priori to najnowsza generacja wyłączników różnicowoprądowych Schrack Technik charakteryzująca się sygnalizacją LED dla wartości prądu upływu.

Zobacz najnowsze generacje wyłączników różnicowoprądowych.

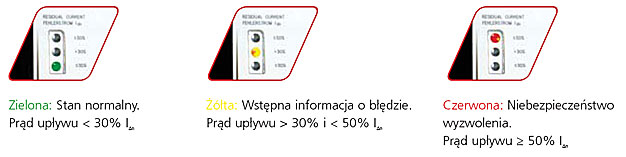

Wyprzedzająca informacja o przekroczeniu progu wartości znamionowego prądu upływu wyłącznika, informuje o następujących wielkościach prądu upływu:

  • Prąd upływu < 30% IΔn – stan normalny pracy – świeci zielona dioda LED
  • Prąd upływu > 30% i < 50% IΔn - wstępna informacja o błędzie – świeci żółta dioda LED
  • Prąd upływu ≥ 50% IΔn - niebezpieczeństwo wyzwolenia - świeci czerwona dioda LED

Opis produktu

Dodatkowo wyłączniki standardowo posiadają styk zwierny, który informuje poprzez zwarcie że prąd upływu jest większy od 30% IΔn. Informacja ta może być dalej wykorzystana w układzie BMS dla odpowiedniej sygnalizacji.

Dzięki diodom LED oraz stykowi zwiernemu jest informacja dla użytkownika, że w obwodach zabezpieczanych przez wyłącznik pojawiła się wada (niesprawne urządzenie, uszkodzona izolacja przewodu, itp.

opis_swiatelek

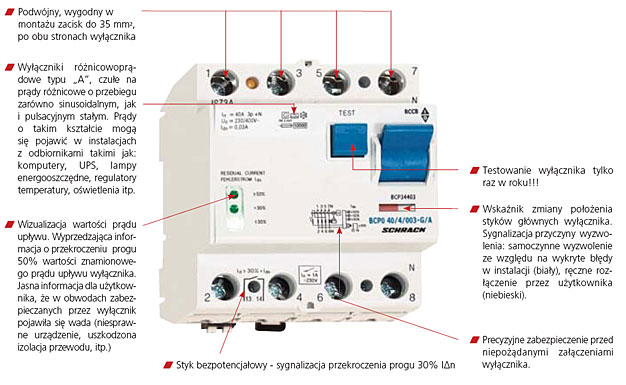

Wyłącznik posiadają także wskaźnik zmiany położenia styków głównych wyłącznika (pod hebelkiem załączającym), który sygnalizuje przyczyny wyzwolenia: samoczynne wyzwolenie ze względu na wykryte błędy w instalacji (kolor biały), ręczne rozłączenie przez użytkownika (kolor niebieski).

Montaż i podłączenie

Priori posiada wygodne, podwójne zaciski do przyłączenia przewodów oraz oszynowania do 35mm². Dla wyłączników nie ma znaczenia kierunek podłączenia zasilania – zasilanie może być podłączone od góry oraz od dołu. Dodatkowo wyłączniki 3 fazowe mogą być stosowane jako wyłączniki 1 fazowe.

Sklep Online

Wyłączniki różnicowoprądowe PRIORI »

wylacznik-roznicowopradowy

Katalog

Wyłączniki różnicowoprądowe PRIORI (pdf, 924,85 KB) »

Charakterystyka wyzwalaczy

Wyłączniki Priori są wykonane z następującymi typami wyzwalaczy:

  • charakterystyka typu A, typ krótkozwłoczny G ze zwłoką 10 ms
  • charakterystyka typu A, typ krótkozwłoczny R ze zwłoką 10 ms do aparatury medycznej (rentgenowskiej)
  • charakterystyka typu A, typ selektywny S ze zwłoką 40 ms
  • charakterystyka typu A, typ selektywny G ze zwłoką 10 ms do przemienników częstotliwości
  • charakterystyka typu A, typ selektywny S ze zwłoką 40 ms do przemienników częstotliwości

Ze względu na prądy upływu IΔn wyłączniki dzielą się na wykonanie 30mA i 300mA, natomiast ze względu na prąd znamionowy In wyłączniki są w wykonaniach: 40A, 63A, 80A.
