Rys. 1 Widok rozdzielnicy Profi+ z kanałem kablowym Obecnie wszystkie nowe szafy Profi+ posiadają ścianę tylną niezależnie od stopnia ochrony. Każda płyta tylna obudowy wyposażona jest w specjalnie profile umożliwiające w prosty sposób instalowanie osprzętu. Istnieją dwa sposoby montażu aparatury modułowej jak i niemodułowej w rozdzielnicy.
Pierwszy sposób opiera się na wykorzystaniu istniejących profili na plecach każdej obudowy.
Każdą szynę nośną czy płytę montażową można zamocować bezpośrednio na plecach rozdzielnicy. Dodatkowo szyny nośne występują w dwóch zestawach typu BPZ-DINR, które składają się z kątowników jak i szyny nośnej. Zestaw taki umożliwia mocowanie aparatury modułowej na szynach nośnych (rys. 2). Pierwszy zestaw umożliwia montaż aparatury na jednej głębokości, dedykowany jest do tradycyjnej aparatury modułowej. Drugi natomiast umożliwia montaż aparatury na różnych głębokościach.

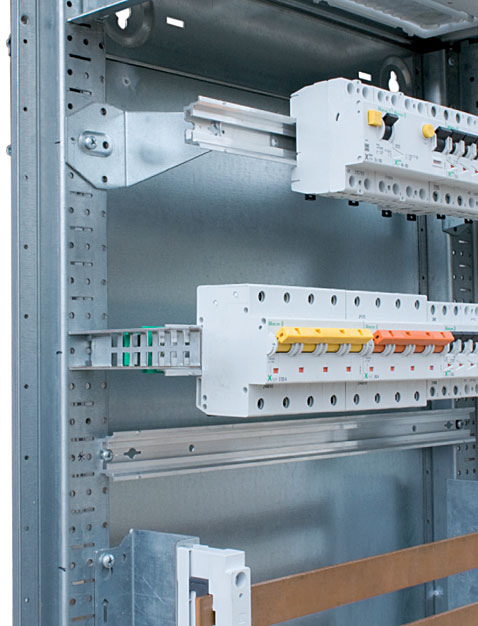

Rys. 2 Widok ściany tylnej z zamontowany osprzętem do mocowania szyn nośnych

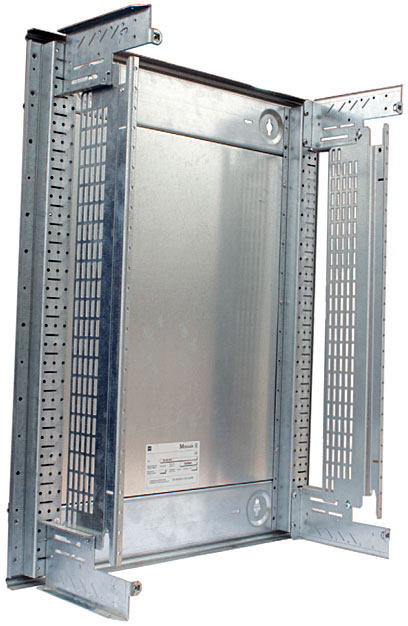

Rys. 3 Widok ramy głównej rozdzielnicy Profi+ z zamontowanymi ścianami bocznymi MSW. Drugi sposób instalowania osprzętu w rozdzielnicach Profi+ nawiązuje do dobrze znanego systemu ścian bocznych MSW z systemu Profiline.
Jeśli rozdzielnica będzie wyposażona w wiele aparatów o różnej głębokości, możemy zastosować sprawdzone, profilowane ściany boczne MSW znane z systemu profiline (rys. 3). Są to perforowane ściany boczne które umożliwiają montaż aparatury na pięciu różnych poziomach. W tym przypadku szyny nośne montujemy na elementach mocujących BEL (rys. 4). System ten daje pełną swobodę przy montażu aparatury o różnych gabarytach i kształtach.

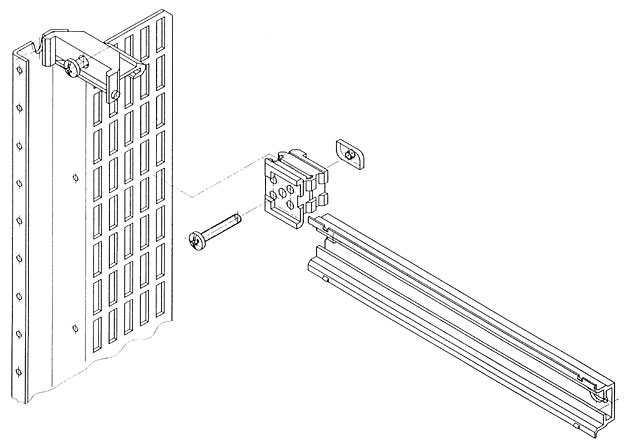

Rys. 4 Szyny nośne, a także osprzęt może być montowany na plastikowych elementach BEL na ścianach bocznych MSW

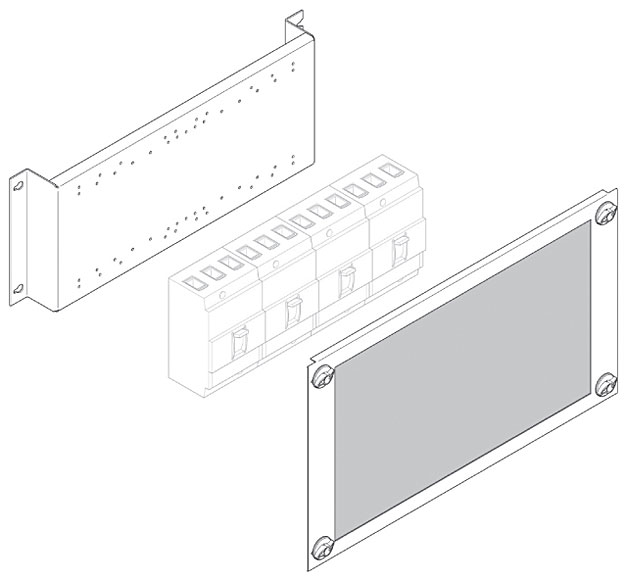

Rys. 5 Widok płyty BPZ-NZM1X do montażu rozł. i wył. obok siebie wraz z osłoną czołową

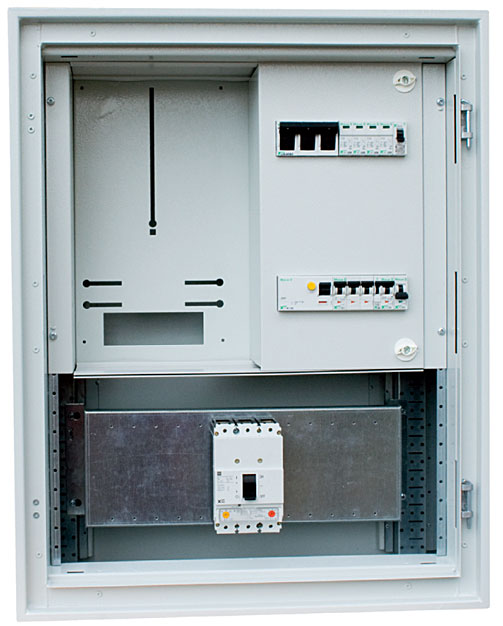

Rys. 6 Widok rozdzielnicy z zainstalowaną kasetą licznikowa i polem dla aparatury mod

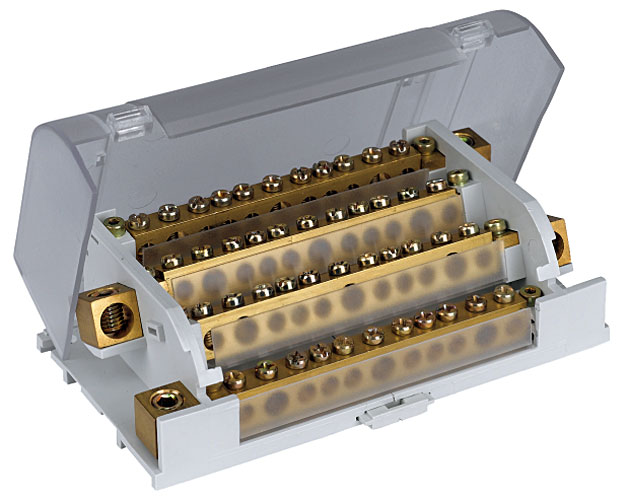

Rys. 7 Bloki listew zaciskowych BPZ-KB- 11/160 do 160 A. Do mocowania wyłączników mocy LZM, NZM dostępne są profilowane i otworowanie płyty montażowe BPZ-NZM. Do każdej płyty w komplecie dołączona jest także osłona czołowa z wycięciem na element dźwigowy wyłącznika. Dostępne są również płyty montażowe do mocowania trzech wyłączników obok siebie (rys. 5). Każdy zestaw dostarczany jest z osłoną plastikowa która umożliwia samodzielne wycięcie otworów na elementy manewrowe.
Dostępne są także uniwersalne płyty montażowe BPZ-MPL o różnych wysokościach (od 30 do 1950 mm wysokości), które można wykorzystać do montaż aparatury o niestandardowych wymiarach (np. transformatory, falowniki, układy SZR). Pionowe profile ściany tylniej ułatwiają również montaż izolatorów 3-biegunowych.
W osprzęcie dodatkowym znajdziemy kasety licznikowe wyposażone w deskę licznikową. Bardzo wygodnym elementem dodatkowym dla kasety jest zestaw dla aparatury modułowej na szerokość jednego pola licznikowego, który można zamocować w kasecie licznikowej zamiast jednego pola licznikowego (rys. 6).
Obecnie dostępne są, ułatwiające okablowanie rozdzielnic, modułowe bloki listew rozdzielczych na 125 A i 160 A. Posiadają one cztery listwy zaciskowe z możliwością podłączenia przewodu do 25 mm² (rys. 7).
Dostępne są także izolatory szyn zbiorczych do montażu czterech szyn. Szyny montowane są na różnych płaszczyznach, ułatwia to montaż przewodów odpływowych (rys. 8).
Niewątpliwą zaletą naszych rozdzielnic Profi+ jest możliwość dodania kanału kablowego. Wykorzystujemy do tego płytę główną o szerokości 400 mm. Do łączenia rozdzielnic wykorzystywane są specjalne zestawy łączeniowe, które mocowane są na profilach pionowych tylniej ściany rozdzielnicy. W zależności od projektu nowy system Profi+ posiada dwa wygodne sposoby montażu aparatury w obudowie. Gotowe zestawy osprzętu zawierają wszystkie niezbędne elementy montażowe.
Adrian Pecyna

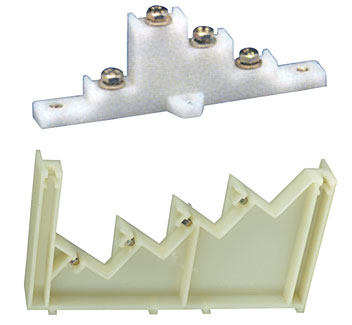

Rys. 8 a izolatory szyn zbiorczych BPZ-BBS do 400 A i 630 A

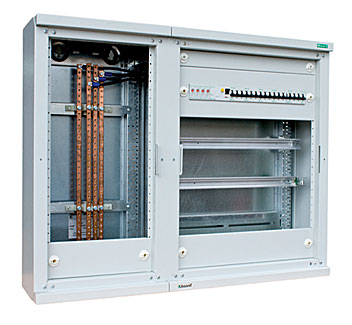

Rys. 8 b widok z zainstalowanymi izolatorami w rozdzielnicy Profi+
