RSE D R1A – złączka z diodą ochronną idiodą separacyjną. Podstawą zaciskujest jedna dioda krzemowa NP 1000 V/1 A . Zastosowanie: ładowanie akumulatorów z zewnętrznego źródła, ochrona przed niepożądanym przenoszeniem sygnału napięciowego (obwody logiczne), ochrona przed przepięciami (włączanie cewek elektromagnetycznych np. styczniki, zawory elektromagnetyczne), testowanie obwodów lamp kontrolnych.
RSE D S1A – złączka z ochronną diodą Schottky’ego. Podstawą zacisku jest krzemowa dioda Schottky`ego 1000 V/1 A. Zastosowanie: Podobne jak RSE DR1A, ale w ekstremalnie szybkich obwodach włączających (MHz). W stosunku do standardowej diody ma wyraźnie niższy spadek napięcia.
W złączce zainstalowano diodę LED i stabilizator prądu zapewniający jej stałe świecenie w całym zakresie napięcia roboczego. Zastosowanie: sygnalizacja świetlna z częstym włączaniem urządzeń (długa żywotność). Maksymalne napięcie wejściowe -30 V ÷ 30 V. Napięcie robocze 3 VDC... 30 VDC, pobór prądu <5 ma="" kontrolki="" led="" mog="" by="" koloru="" czerwonego="" zielonego="" tego="" niebieskiego="" ciep="" ego="" bia="" i="" zimnego="" konstrukcyjnie="" modu="" diodowy="" jest="" przeznaczony="" do="" monta="" u="" na="" standardowych="" listwach="" ts="" o="" szeroko="" ci="" 35="" 15="" mm="" obudowa="" zapewnia="" stopie="" ochrony="" ip20="" p="">
W złączce zainstalowano jeden polimerowy bezpiecznik wielokrotnego użytku z dodatnim współczynnikiem ciepła (PPTC) 30 VDC od 0,05 do 1,5 A i 24 VDC od 2 do 3A. Maksymalne napięcie robocze wynosi 30 VDC. Zastosowanie: ochrona przeciążeniowa sieci danych, zastępuje bezpieczniki rurkowe (wyjścia PLC, przekaźniki, styczniki, czujniki, zawory elektromagnetyczne).
W złączce zainstalowano jeden polimerowy bezpiecznik wielokrotnego użytku z dodatnim współczynnikiem ciepła (PPTC) 30 VDC od 0,05 do 1,5 A i 24 VDC od 2 do 3 A i diodą sygnalizacyjną LED informującą o rozłączeniu bezpiecznika. Aby sygnalizacja rozłączenia działała, należy zachować polaryzację podłączenia modułu zgodnie ze schematem. Maksymalne napięcie robocze 30 VDC.
W złączce zainstalowano dwukierunkową diodę transil 1,5 kW/1 ms (400 W/10 ms). Charakterystyka diody jest podobna do dwóch połączonych szeregowo i przeciwnie diod Zenera. Zastosowanie: ochrona przeciwprzepięciowa podłączonych obwodów od 5 do 440 V. Przede wszystkim jako EMI (Electromagnetic Interference), ochrona przed wyładowaniami antystatycznymi, szybkimi przełączeniami, falą udarową itp.
Fot. 1. RSE 4D R1ARSE 4D R1A – złączka z mostkiem prostowniczym. W złączce zainstalowano cztery krzemowe diody NP 1000 V / 1 A połączone w mostek Graetza. Zastosowanie: zasilanie elementów i obwodów prądu stałego (kontrolki, zawory elektromagnetyczne, stabilizatory napięcia).
RSE 4D S1A – złączka z mostkiem prostowniczym na diodach Schottky’ego. W złączce zainstalowano cztery krzemowe diody Schottky`ego 30 V/200 mA połączone w mostek. Zastosowanie: podobne jak w przypadku RSE 4D R1A, ale w ekstremalnie szybkich obwodach wyłączających ( MHz). W stosunku do standardowych diod mają wyraźnie niższy spadek napięcia. Zastosowanie: zasilanie sprzętu komputerowego, urządzeń radarowych. Konstrukcyjnie moduł mostkowy jest przeznaczony do montażu na standardowej listwie nośnej o szerokości 30 mm. Obudowa modułu zapewnia stopień ochrony IP20.

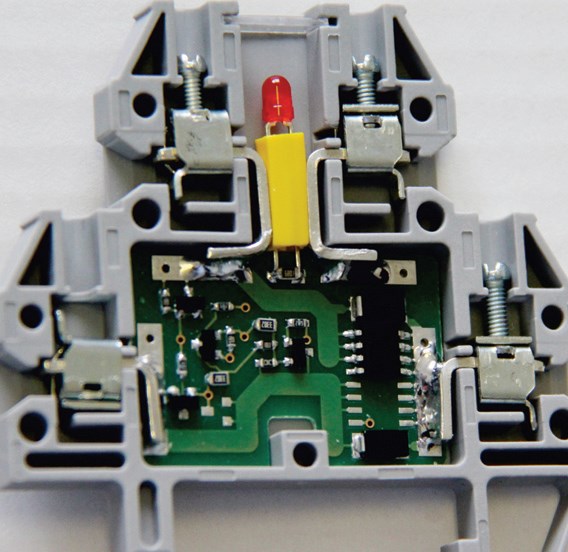

Fot. 2. RSE KT G12ARSE KT U24V – złączka z separatorem galwanicznym 24 VDC z tranzystorem unipolarnym. W złączce zainstalowano wyłącznik optyczny (30 VDC/250 mA), dioda sygnalizacyjna LED, tranzystor wyłączający (30 VDC/250 mA), ochrona wyjść przed zmianą biegunowości (dioda Schottky`ego) i ochrona nadmiarowoprądowa (bezpiecznik wielokrotnego użytku).
Zastosowanie: obwody z zasilaniem do +24 VDC. Tam, gdzie ze względów bezpieczeństwa, istnieje konieczność ochrony obwodów lub oddzielania różnych napięć i trzeba galwanicznie oddzielić różne urządzenia.
RSE KT G – złączka z wyłącznikiem mocy względem N. W złączce zainstalowano unipolarny tranzystor mocy z otwartym kolektorem (30 V/4, 8, 12 A), sygnalizacyjną diodę LED, ochronną diodę do włączania obciążenia indukcyjnego (wyjście 3). Dioda jest połączona przeciwnie do tranzystora wyłączającego i zapewnia ochronę przeciwprzepięciową. Zastosowanie: łączenie obciążenia do +30 VDC o charakterze oporowym i indukcyjnym.
RSE KT U – złączka z wyłącznikiem mocy względem zasilania. W złączce zainstalowano tranzystor mocy, z otwartym kolektorem (30 V/2,5 A), sygnalizacyjną diodę LED, ochronną diodę do włączania obciążenia indukcyjnego i moduł o obciążeniu 2 A z ochroną przeciwprzepięciową (bezpiecznik wielokrotnego użytku). Zastosowanie: łączenie obciążenia do +24 VDC o charakterze oporowym i indukcyjnym. Moduł jest przeznaczony do montażu na standardowej listwie TS o szerokości 35 mm. Obudowa modułu zapewnia stopień ochrony IP20.
RSE SSR AC1A – złączka z przekaźnikiem półprzewodnikowym. W złączce zainstalowano półprzewodnikowy przekaźnik mocy z galwaniczną separacją, (wytrzymałość izolacji 1500 VAC), sygnalizacyjną diodę LED, ochronną dwukierunkową diodę transil. Zastosowanie: włączanie obciążenia do 250 VAC/1 A.

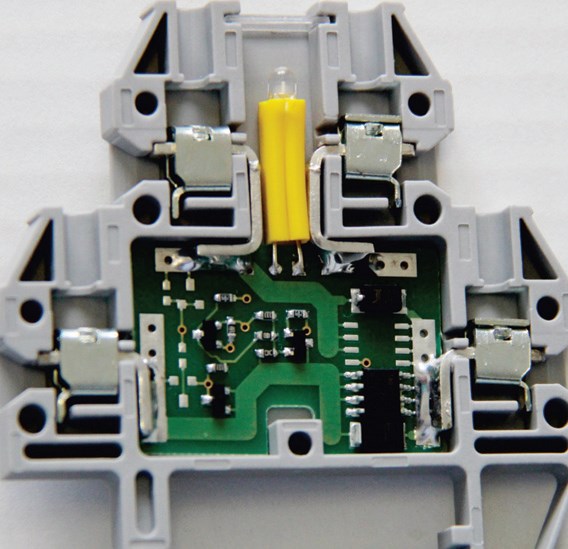

Fot. 3. RSE KT U8ARSE KT DC – złączka z półprzewodnikowym przekaźnikiem 24 VDC. W złączce zainstalowano przetwornicę, transformator operacyjny (wejście 40 VDC, wytrzymałość izolacji 1500 VDC), tranzystor mocy (30 V/2, 8, 15 A), sygnalizacyjną diodę LED, ochronną diodę transil do włączania obciążenia indukcyjnego. Zastosowano ochronę nadmiarowo-prądową (bezpiecznik wielokrotnego użytku). Zastosowanie: tam gdzie jest konieczna separacja galwaniczna obwodów np. dla obwodów logicznych 24V DC. Obciążenie indukcyjne należy zbocznikować diodą ochronną RSE D R1A.
RSE KT DCB – złączkaz półprzewodnikowym przekaźnikiem 24 VDC NA 24 VAC/VDC W złączce zainstalowano przetwornicę, transformator operacyjny (wejście 40 VDC, wytrzymałość izolacji 1500 VDC), tranzystor mocy (30 V/2, 8, 15 A), sygnalizacyjną diodę LED, ochronną dwukierunkową diodę transil do włączania obciążenia indukcyjnego. Zastosowanie: oddzielenie galwaniczne obwodów logicznych 24 VDC od obwodu mocy do 30 VAC/DC. Tam, gdzie ze względów bezpieczeństwa, istnieje konieczności ochrony obwodów lub oddzielania różnych napięć, trzeba galwanicznie oddzielić różne urządzenia. Wejście od 3 do 40 VDC. Obciążenie indukcyjne należy zbocznikować diodą ochronną RSE D R1A. Konstrukcyjnie moduł jest przeznaczony do montażu na standardowej listwie TS o szerokości 35 mm.
mgr inż. Bogdan Mędrek ISTPOL Sp. z o.o.
