Burze są pięknym i ekscytującym zjawiskiem jednak często bywają niebezpieczne dla ludzi, a także dla budynków i prowadzonych w nich instalacji. To właśnie instalacje elektryczne i teletechniczne najczęściej bywają narażone na bezpośredni przepływ
prądu piorunowego (udarowego), na występowanie prądów zwarciowych następczych oraz występowanie dużej różnicy potencjałów (rzędu kilku kV). Brak właściwej ochrony przed tymi zjawiskami skutkuje poważnym uszkodzeniem czy też zniszczeniem urządzeń elektrycznych i elektronicznych.

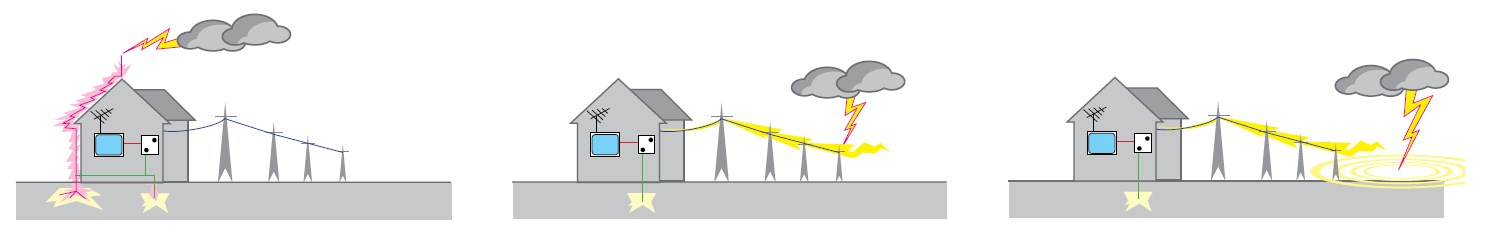

Przyczynami występowania przepięć w instalacji elektrycznej są bezpośrednie wyładowania atmosferyczne (uderzenia pioruna) w instalację odgromową budynku, wyładowania atmosferyczne w przewody sieci elektroenergetycznej niskiego napięcia, przepięcia atmosferyczne indukowane w instalacjach budynku lub innych bliskich obiektach oraz przepięcia łączeniowe i stany awaryjne w sieci elektroenergetycznej.
Urządzeniami chroniącymi przed skutkami przepięć w instalacji elektrycznej niskiego napięcia są ograniczniki przepięć (SPD – Surge Protection Devices), oferowane przez firmę Hager. Zgodnie z normą PN-EN 61643-11 urządzenia tego typu dzielą się na:

1. ograniczniki typu 1 czyli ochrona przed bezpośrednim oddziaływaniem części prądu piorunowego, przepięciami atmosferycznymi praz wszelkiego rodzaju przepięciami łączeniowymi, wyrównywanie potencjałów,
2. ograniczniki typu 2 to ochrona przed przepięciami atmosferycznymi indukowanymi i przepięciami łączeniowymi,
3. ograniczniki typu 3 czyli ochrona przed przepięciami atmosferycznymi indukowanymi i przepięciami łączeniowymi, powstającymi w instalacji elektrycznej odbiorczej niskiego napięcia.

Mając na uwadze oczekiwania związane z wymaganiami koordynacji energetycznej pomiędzy poszczególnymi stopniami ochrony oraz inne unikalne cechy, rozwiązaniami szczególnie polecanymi są kompletne kombinowane (hybrydowe) ograniczniki typu 1. Nowością w ofercie Hager są ograniczniki powyższego rodzaju o symbolach:

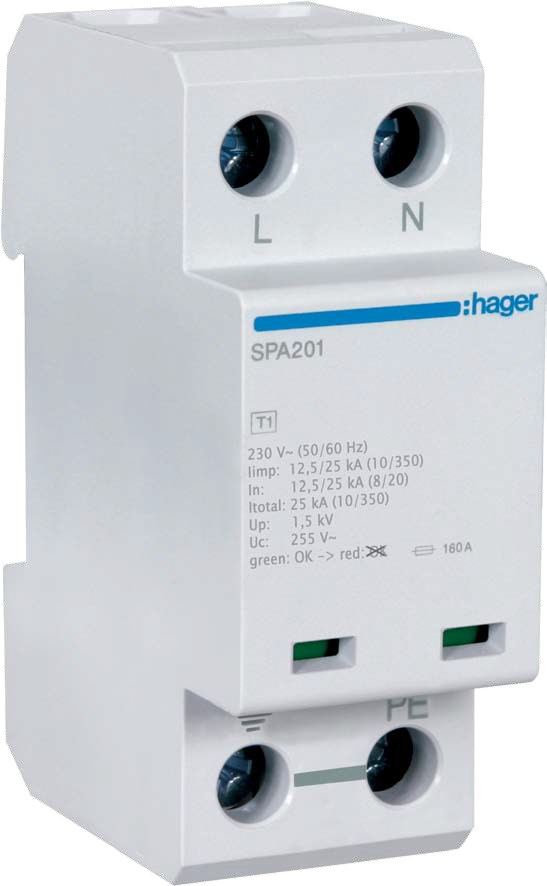

• SPA201 (jednofazowe dla sieci TN/ TT),
• SPA400 (trójfazowe dla sieci TN-C oraz

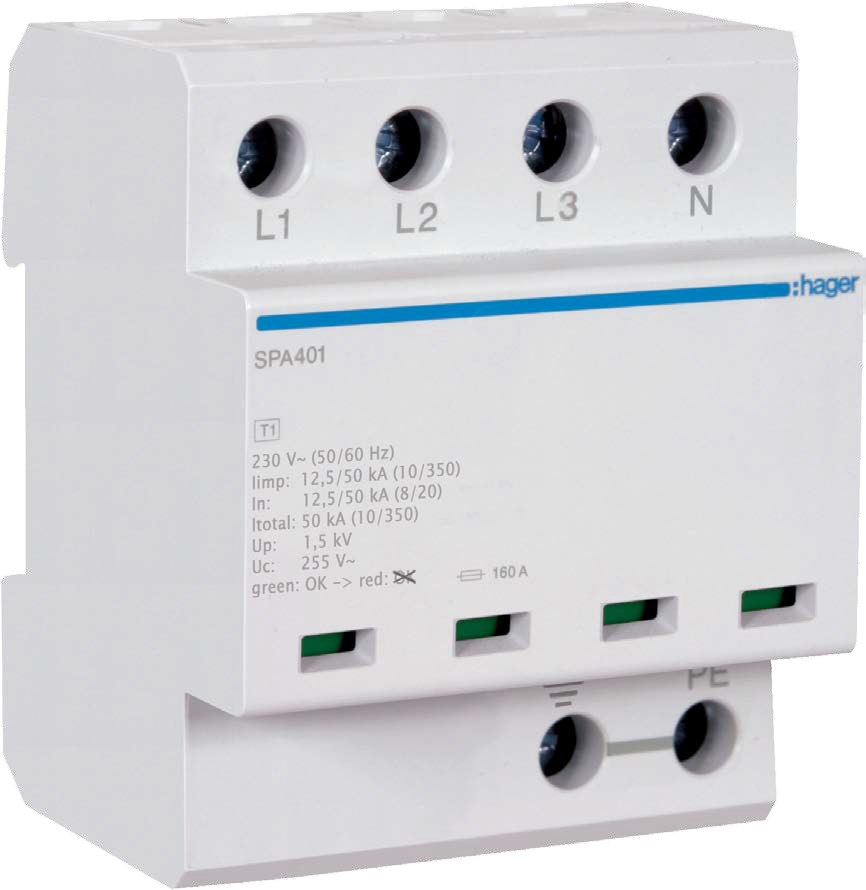

• SPA401 (trójfazowe dla sieci TN-S/TT).

Urządzenia te cechują się następującymi własnościami:

• zastosowana technologia iskiernikowa zapewnia jednostopniową ochronę instalacji i urządzeń przed zagrożeniami pochodzącymi od  bezpośrednich lub bliskich wyładowań atmosferycznych, przepięć atmosferycznych indukowanych oraz przepięć łączeniowych,
• wytrzymałość na prąd udarowydo 50 kA (12,5 kA na biegun),
• skuteczne wygaszenie dużej energii wyładowania, powstającej przy prądzie piorunowym (badanie impulsem udarowym 10/350 μs),
• napięciowy poziom ochrony ≤ 1,5 kV,
• zdolność gaszenia prądu następczego do 25 kAeff – selektywność z bezpiecznikami o niewielkich prądach znamionowych (brak zbędnych zadziałań wkładki bezpiecznikowej),
• parametry techniczne odpowiadające działaniu ochrony dwustopniowej,
• koordynacja energetyczna umożliwiająca ochronę urządzeń końcowych (ochrona trójstopniowa) znajdujących się w odległości ≤ 5 m,
• spełnienie wymagań III i IV klasy ochrony odgromowej.

Nowe ograniczniki przepięć, oferowane przez firmę Hager, posiadają wbudowane iskierniki z dodatkowymi układami zapłonowymi, przyspieszającymi przeskok pomiędzy elektrodami iskiernika.

Dzięki temu są one urządzeniami o dużej szybkości działania (≤ 100 ns) i skuteczności. Cechują się niewielkimi rozmiarami zewnętrznymi oraz konkurencyjną ceną SPA201, SPA400 i SPA401 znajdują zastosowanie wszędzie tam, gdzie wymagane jest skuteczne odprowadzenie prądów piorunowych oraz niski poziom przepięć już w miejscu wprowadzenia sieci zasilającej do obiektu, przy jednoczesnym spełnieniu warunków koordynacji energetycznej i zdolności gaszenia zwarciowych prądów następczych

---
