Aparatura modułowa firmy Chint

Koncern Chint to czołowy producent aparatów elektrycznych na rynku azjatyckim. Produkty firmy Chint zostały przebadane przez czołowe światowe laboratoria uzyskując odpowiednie certyfikaty. Dodatkowo firma Chint Poland zleciła przeprowadzenie testów kontrolnych wybranej aparatury niskonapięciowej w tym także aparatury modułowej przez polską instytucję certyfikującą - Instytut Elektrotechniki w Warszawie uzyskując odpowiednie atesty (do pobrania na stronie www.ChintPoland.pl).

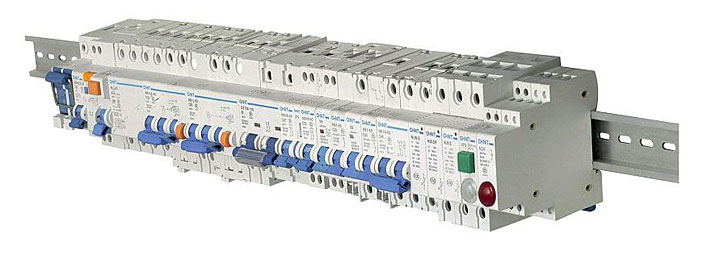

Wyłącznik NB1 63

Dbałość o wysoką jakość produktów zapewnia ścisła kontrola produkcji na każdym etapie jego wytworzenia. Surowce użyte do produkcji aparatów firmy Chint pochodzą jedynie od renomowanych światowych producentów. Produkty firmy Chint oferowane na rynek polski spełniają dyrektywę 2002/95/CE dotyczącą ograniczenia stosowania szkodliwych substancji w niektórych produktach elektrycznych i elektronicznych RoHS (Restriction of Hazarduos Substances). Gama produktów aparatury modułowej dedykowanej na rynek polski zawiera:
- wyłączniki nadprądowe NB1-63 oraz NB1-63H,
- wyłączniki różnicowoprądowe NL1,
- wyłączniki różnicowoprądowe z członem nadprądowym NB1L,
- rozłączniki izolacyjne NH4,
- styczniki modułowe NCH8,
- przyciski NP9,
- lampki ND9,
- przekaźniki czasowe NTE8,
- szyny widelcowe,
- styki pomocnicze XF9,
- styki sygnalizacyjne XF9J,
- wyzwalacze napięciowe S9,
- wyzwalacze podnapięciowe V9.

Aparatura modułowa firmy Chint

Wyłączniki nadprądowe z serii NB-1

Wyłączniki nadmiarooprądowe serii NB1 przeznaczone są do ochrony obwodów elektrycznych w budownictwie przemysłowym i komercyjnym. Aparaty dostępne są w wersjach jedno-, dwu-, trzy- i czterobiegunowych. Zakres prądów znamionowych od 1 do 63 A przy napięciu znamionowym 230/400 V AC 50/60 Hz w charakterystyce B, C, D. Dla tych charakterystyk wyzwalanie członu zwarciowego następuje odpowiednio przy wartości „B” 3–5xIn; „C” 5-10xIn; „D” 10-14xIn. Oferta zawiera wyłączniki nadprądowe o zwarciowej zdolność wyłączania: NB1-63 – 6 kA oraz NB1-63H – 10 kA. Wyłączniki serii NB1 posiadają szeroką gamę akcesoriów: styki pomocnicze, styki alarmowe oraz wyzwalacze podnapięciowe i wzrostowe.

Wyłączniki NB-1 posiadają kilka cech użytkowych na które należy zwrócić uwagę min: - klips do zapinania na szynie TH-35 umożliwiający prosty montaż i demontaż bez konieczności odkręcania całej grupy aparatów. - okienko rewizyjne jednoznacznie opisujące stan styków wyłącznika oraz oznaczenie na dźwigni wskazujące stan wyłącznika, - szczeliny dylatacyjne, których funkcją jest polepszenie cyrkulacji powietrza w rozdzielnicy, - zacisk z przysłoną ochronną zapewniającą większe bezpieczeństwo przy okablowaniu.

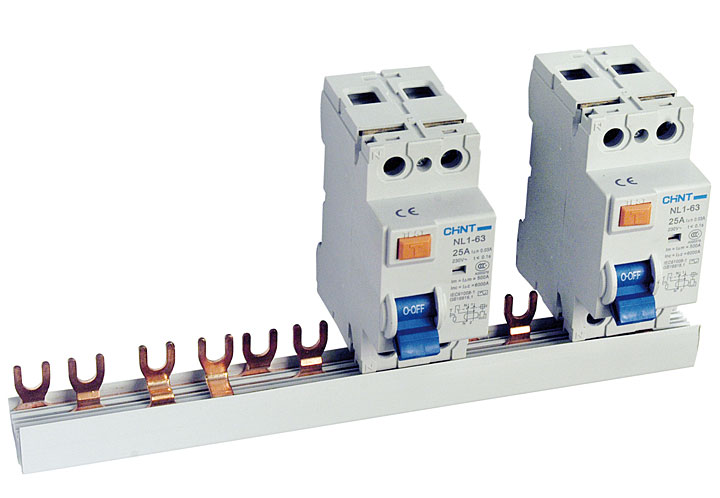

Wyłączniki różnicowoprądowe NL1-63

Wyłączniki różnicowoprądowe NL1-63

Wyłączniki różnicowoprądowe NL1 produkowane są w wersjach dwubiegunowych oraz czterobiegunowych typu A, AC, A-S oraz AC-S o zwarciowej zdolności wyłączania 6 kA oraz 10 kA. Są to nowoczesne aparaty których prąd znamionowy w zależności od typu wynosi 25 A; 40 A; 63 A; 100 A. Każdy z tych aparatów dostępny jest w trzech wartościach prądu różnicowego 0,03 A; 0,1 A; 0,3 A. Na uwagę zasługuje tu umieszczenie N po lewej stronie wyłącznika co w znaczny sposób ułatwia wykonanie połączeń w rozdzielnicy.

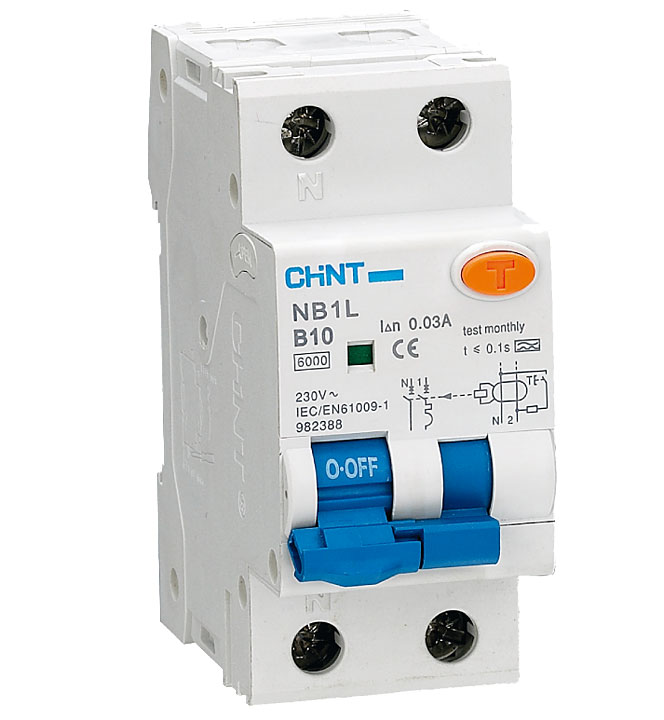

Wyłącznik różnicowoprądowy NB1L

Wyłączniki różnicowoprądowe z członem nadprądowym NB1L (kombinowane)

Wyłączniki kombinowane produkowane są w dwóch typach. Typ AC (tańszy, najczęściej używany) oraz typ A (droższy). W czym tkwi różnica? Typ AC gwarantuje działanie dla prądów upływu przyziemnych, sinusoidalnych nagłych lub stałych narastających. Typ A również gwarantuje działanie w warunkach takich jak w przypadku typu AC lecz ponad to gwarantuje zadziałanie dla prądów zawierających składową stałą (wyprostowane jedno- lub dwu- połówkowo lub pulsujące). Przy tego typu prądach wyłącznik kombinowany typu AC nie zadziała. Bardzo często, ze względu na wyższy koszt wyłącznika typu A klienci decydują się na stosowanie wyłącznika typu AC. Prowadzi to do niepełnej ochrony przed skutkami prądów zwarciowych i przeciążeniowych naszych drogich urządzeń elektronicznych, niepełnej ochrony osobistej i pożarowej. Wyłączniki NB1L produkowane są o prądach znamionowych od 1 A do 25 A w charakterystykach B oraz C. Znamionowa zdolność wyłączania 6 kA w konfiguracji 1P+N oraz prądzie różnicowoprądowym 0,03 A. W celu propagowania rozwiązań zapewniających pełną ochronę dla wszystkich naszych Klientów firma Chint Poland wprowadziła na rynek polski wyłączniki kombinowane wyłącznie typu A w cenie wyłączników typu AC. W promocji wiosennej wyłączniki kombinowane firmy Chint dostępne są w cenie 60 zł. za sztukę w charakterystyce B. Podobnie jak inne aparaty są one wyposażone są we wskaźnik optyczny oraz akcesoria w postaci: styków pomocniczych, alarmowych oraz wyzwalaczy podnapięciowych i wzrostowych.

Ryszard Świetlicki
Dyrektor Techniczny Chint Poland
