Dynamiczny rozwój elektromobilności wymaga nowoczesnych narzędzi diagnostycznych, które zapewnią bezpieczeństwo i niezawodność stacji ładowania pojazdów elektrycznych. Odpowiedzią na te potrzeby jest Sonel EVSE-100 – wielofunkcyjny analizator, stworzony z myślą o kompleksowym testowaniu infrastruktury ładowania EV.

Analizator Sonel EVSE-100 pozwala na dokładne sprawdzenie funkcjonalności i zabezpieczeń oraz identyfikację ewentualnych błędów w układach ładowania. Dzięki szerokiemu zakresowi symulacji obwodów CP i PP, rozbudowanym funkcjom diagnostycznym oraz mobilnej konstrukcji, Sonel EVSE-100 znacząco ułatwia codzienną pracę specjalistów z branży e-mobility. Zamiast korzystania z wielu urządzeń, użytkownik ma do dyspozycji jedno wielozadaniowe narzędzie, które pozwala przeprowadzić pełen zakres testów oraz wygenerować profesjonalny raport z badań.

Wszechstronne zastosowanie Sonel EVSE-100 w diagnostyce stacji ładowania

Sonel EVSE-100 ma bardzo szerokie zastosowanie w obszarze elektromobilności i umożliwia przeprowadzenie pełnej diagnostyki różnych obiektów pomiarowych:

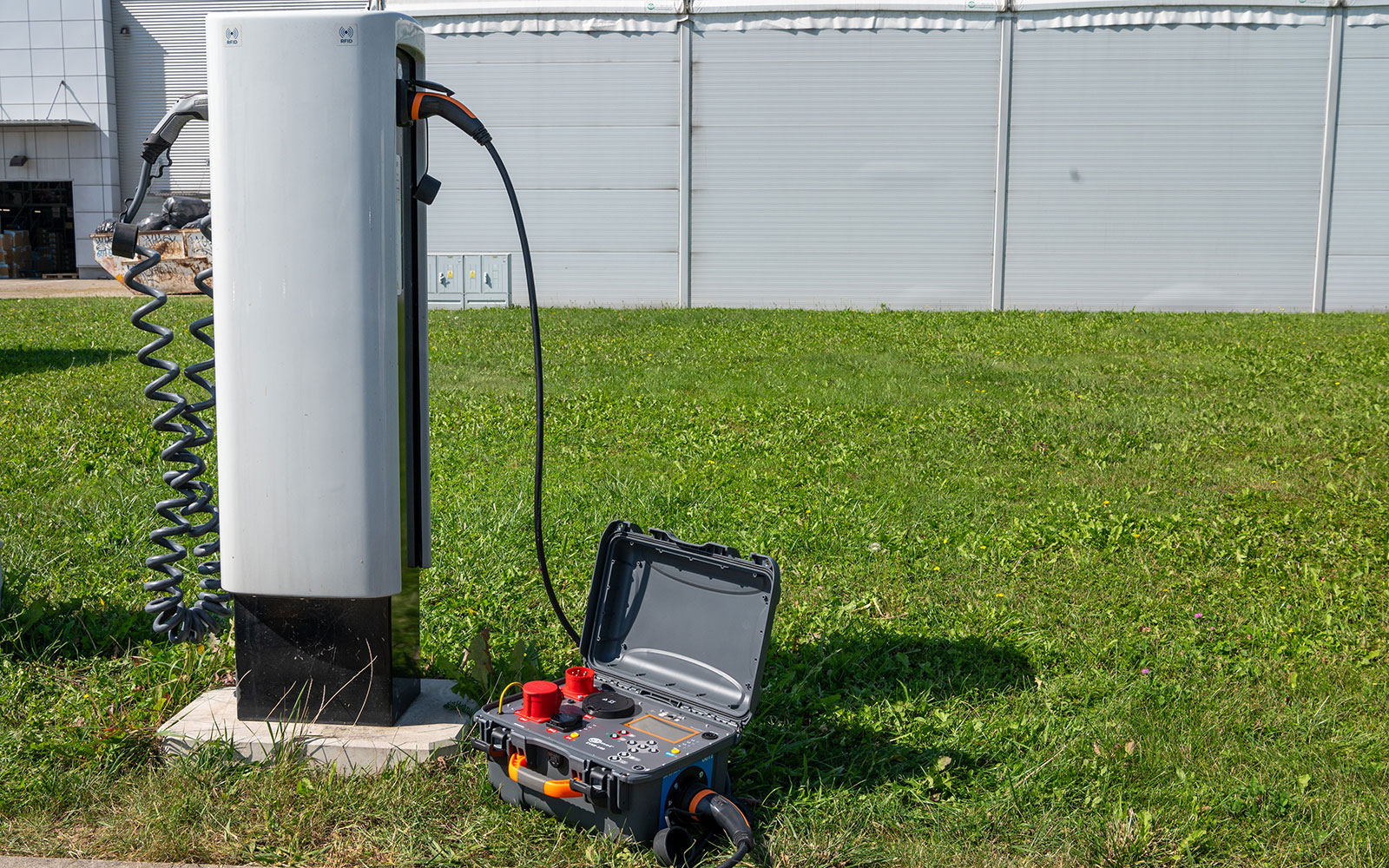

• Diagnostyka i pomiary stacjonarnych stacji ładowania (EVCS AC). Za pomocą Sonel EVSE-100 można przeprowadzić kompleksowe badania w stacjach ładowania EV (tryb 3) wyposażonych w gniazdo lub przewód ładujący zamontowany na stałe w oparciu o normy IEC 61851-1 oraz IEC 60364-6. Mogą to być jednofazowe lub trójfazowe popularne wallboxy, czy też tzw. słupki ładujące, montowane na zewnątrz.
• Diagnostyka i pomiary przenośnych stacji ładowania (ICCB). Miernik umożliwia zasilenie i sprawdzenie jednofazowych i trójfazowych przenośnych stacji ładowania (tryb 2). Pomiary bezpieczeństwa i symulacja usterek zarówno po stronie zasilania i po stronie ładowania pojazdu elektrycznego.
• Testowanie przewodów do ładowania EV. Dzięki Sonel EVSE-100 można przetestować podstawowe parametry bezpieczeństwa przewodów ładujących w trybie 3 bez zużycia dodatkowych przyrządów.
• Tryb testera bezpieczeństwa w instalacji niskiego napięcia. Podczas pomiarów stacji ładowania często trzeba wykonać pomiar w skrzynce rozdzielczej - w części instalacji, która zasila stację EV. Za pomocą adaptera AEV-100 (znajdującego się w standardowym wyposażeniu analizatora) można wykorzystać Sonel EVSE-100 jako tester bezpieczeństwa instalacji elektrycznej, do której możemy się podłączyć za pomocą zwykłych przewodów z wykorzystaniem sond ostrzowych i krokodylków.

Zaawansowane funkcje pomiarowe i diagnostyczne Sonel EVSE-100

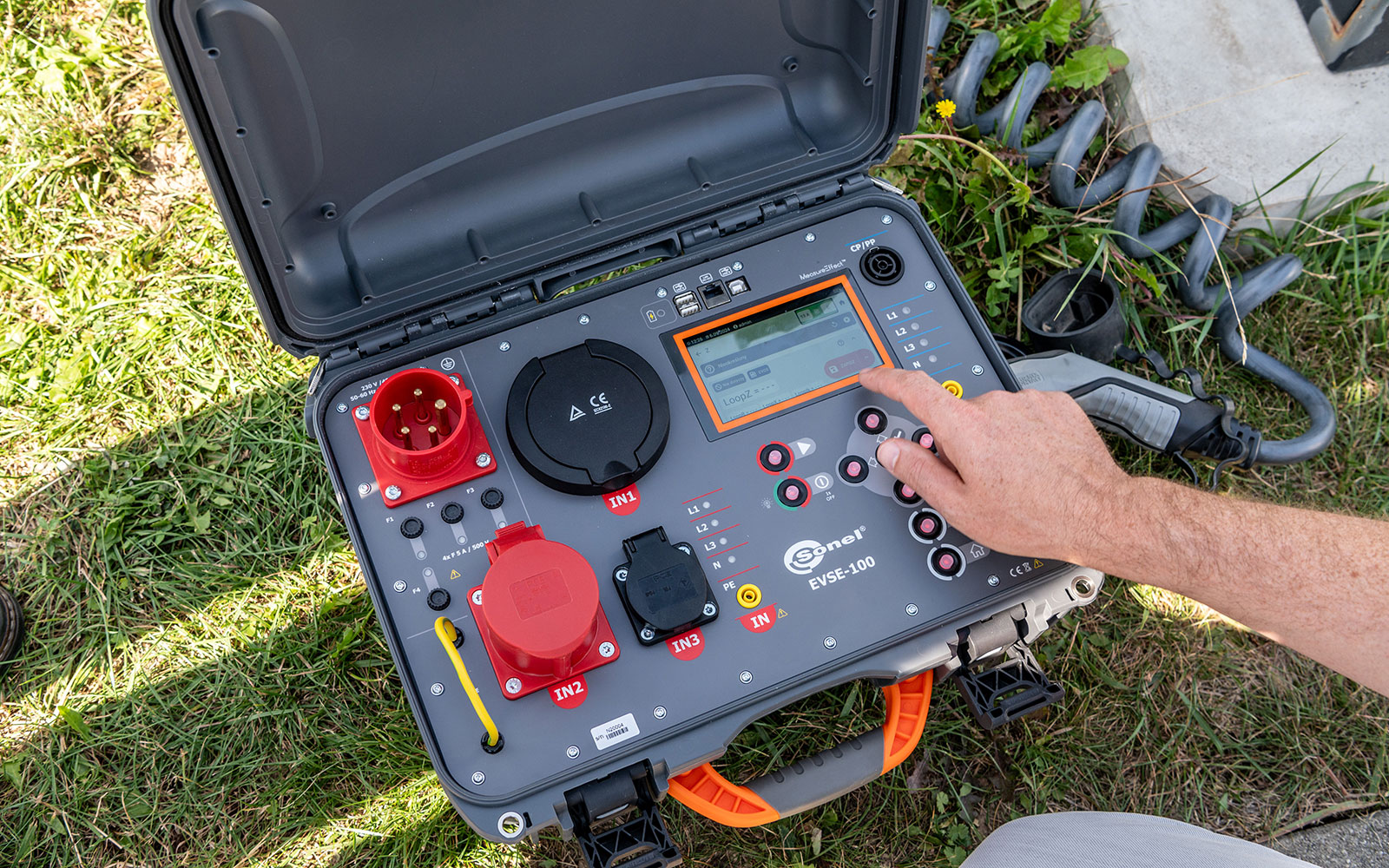

Sonel EVSE-100 to zaawansowany analizator, który umożliwia wykonywanie pomiarów bezpieczeństwa, badań diagnostycznych oraz symulacji stanów pracy i stanów awaryjnych stacji ładowania. Urządzenie oferuje szeroki zakres funkcji pomiarowych.

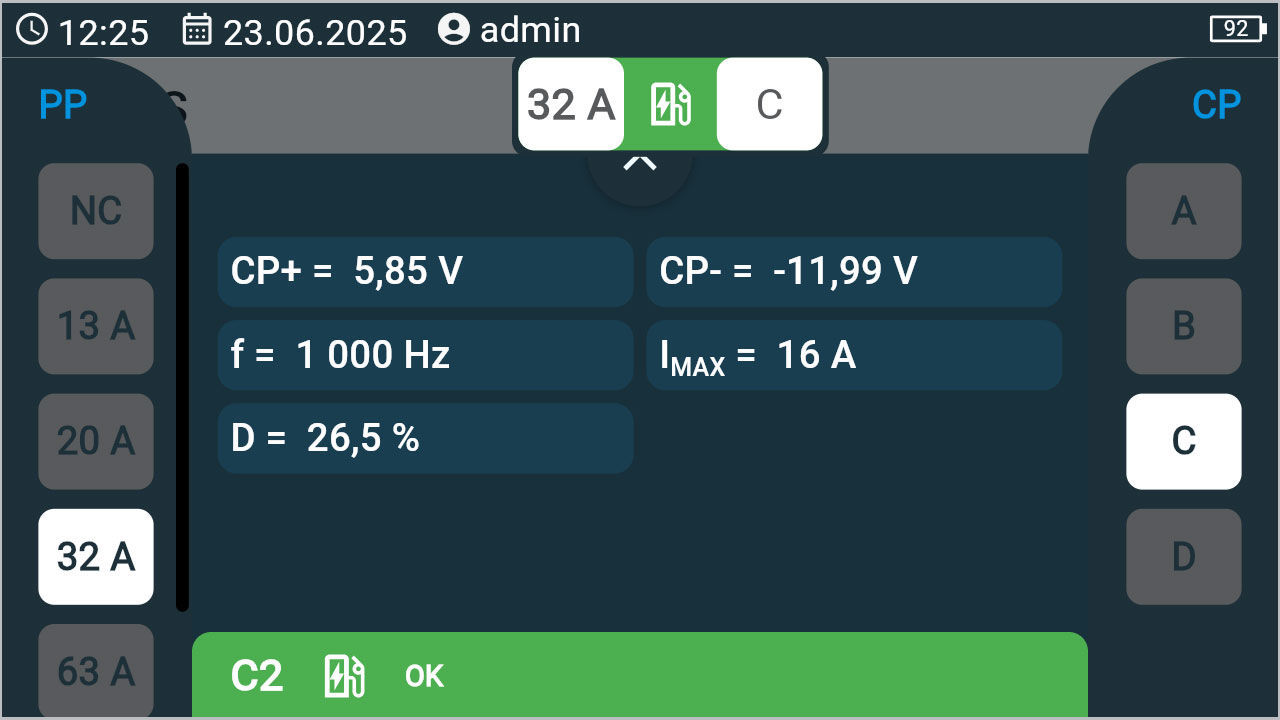

Symulacja parametrów przewodów PP:

• otwarty obwód,
• 13 A, 20 A, 32 A, 63 A, 80 A.

Symulacja komunikacji CP:

• stan A – pojazd niepodłączony,
• stan B – pojazd podłączony, nie ładuje,
• stan C – pojazd podłączony, ładowanie bez wentylacji,
• stan D – pojazd podłączony, ładowanie z wentylacją.

Pomiary ochronne:

• pomiar pętli zwarcia Z,
• pomiar parametrów wyłączników RCD (AC, A, B, 6 mA DC),
• pomiar rezystancji izolacji R_ISO,
• pomiar R_CONT,
• wskazanie kolejności faz,
• rezystancja rezystora kodującego R_C,
• pomiary uziemienia R_E.

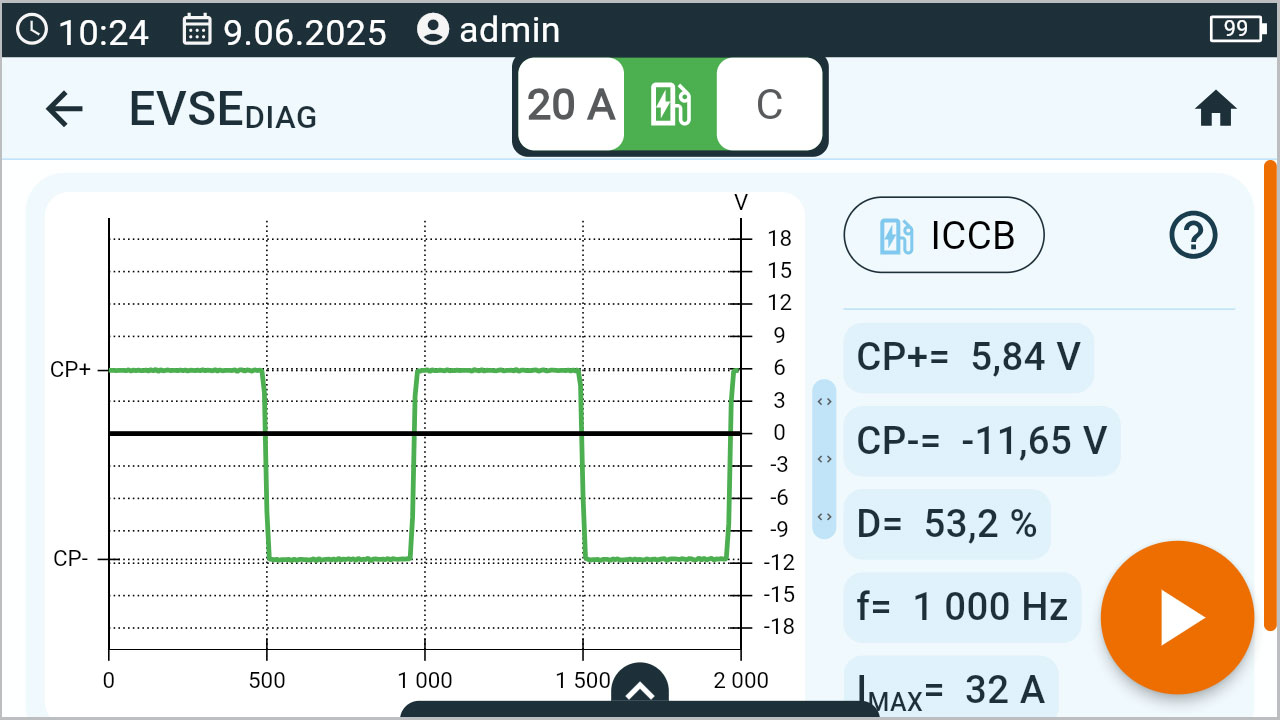

Analiza EVSE – diagnostyka:

• napięcie CP+, CP-,
• częstotliwość f (PWM),
• wypełnienie sygnału D (PWM),
• maksymalny prąd ładowania I_MAX,
• wykres CP+, CP-, f, D, I_MAX,
• czas wyłączenia t_off,
• czas włączenia t_on.

Analiza EVSE – symulacja błędów (ICCB, EVCS):

• CPsh – zwarcie CP do PE,
• Dsh – zwarcie diody,
• PEop – przerwa w przewodzie PE.

Analiza EVSE – symulacja błędów (ICCB):

• L1op – przerwa w przewodzie fazy L1,
• L2op – przerwa w przewodzie fazy L2,
• L3op – przerwa w przewodzie fazy L3,
• Nop – przerwa w przewodzie N,
• PEop – przerwa w przewodzie PE,
• L↔PE – zamiana fazy L z PE,
• U_EXT(PE) – napięcie na przewodzie PE.

Analiza EVSE – czas przejścia między stanami.

Bogate wyposażenie standardowe i opcjonalne akcesoria

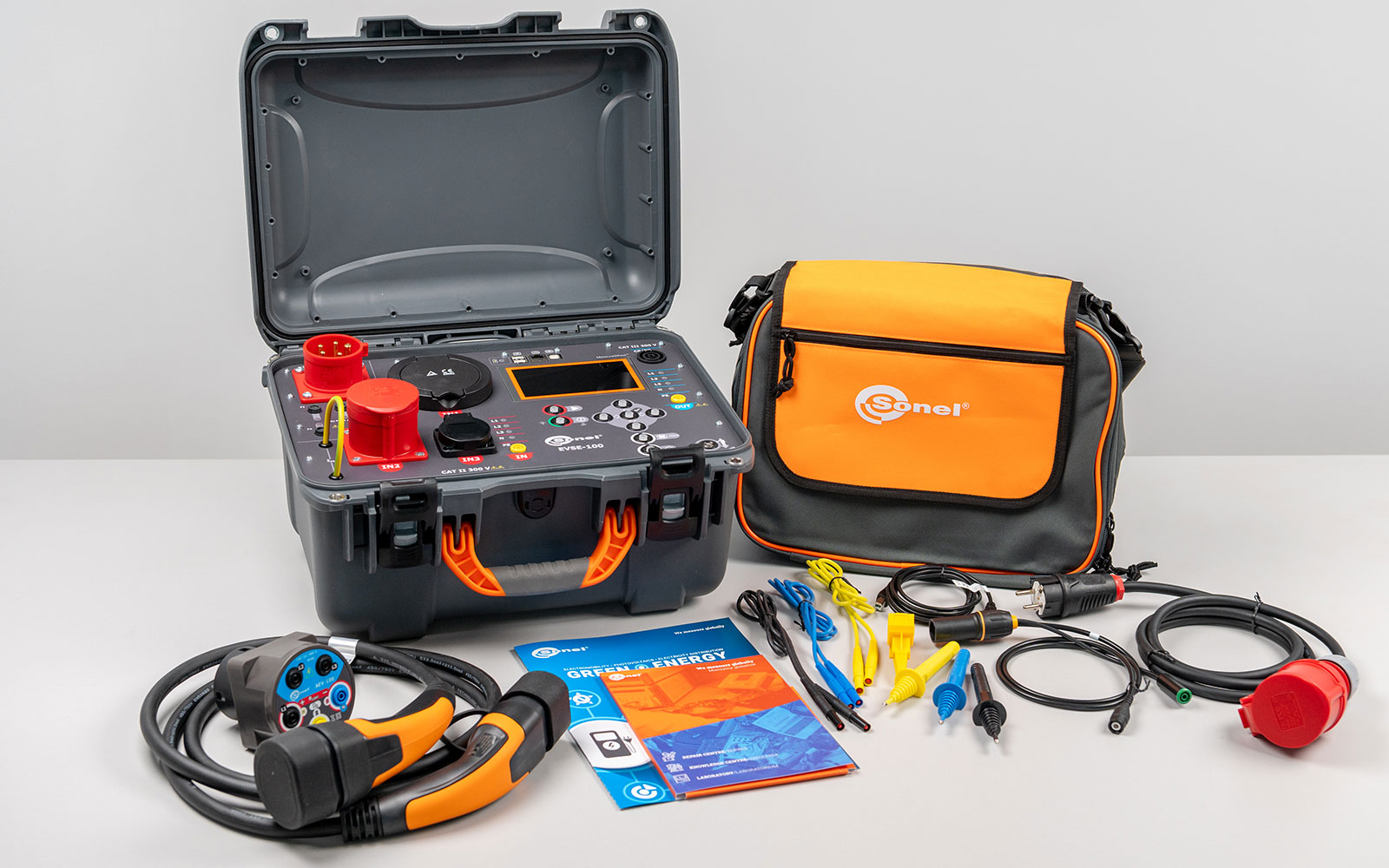

Wyposażenie standardowe analizatora Sonel EVSE-100 umożliwia pełne wykorzystanie jego funkcjonalności. W zestawie znajduje się osobny futerał na przewody pomiarowe, sondy ostrzowe i krokodylki, a także adapter AEV-100 do pomiarów w instalacjach elektrycznych.

Dołączony przewód typ 2 o długości 2,2 m pozwala na podłączenie miernika do stacji ładowania wyposażonej jedynie w gniazdo – bez wbudowanego przewodu. Zestaw uzupełnia przewód USB do komunikacji z komputerem oraz adapter BNC, umożliwiający współpracę z oscyloskopem.

W zależności od potrzeb użytkownik może rozszerzyć możliwości pomiarowe analizatora, korzystając z szerokiej gamy akcesoriów dodatkowych. Pełna lista dostępna jest na stronie internetowej firmy Sonel.

Integracja z Sonel MeasureEffect™ – inteligentne zarządzanie pomiarami

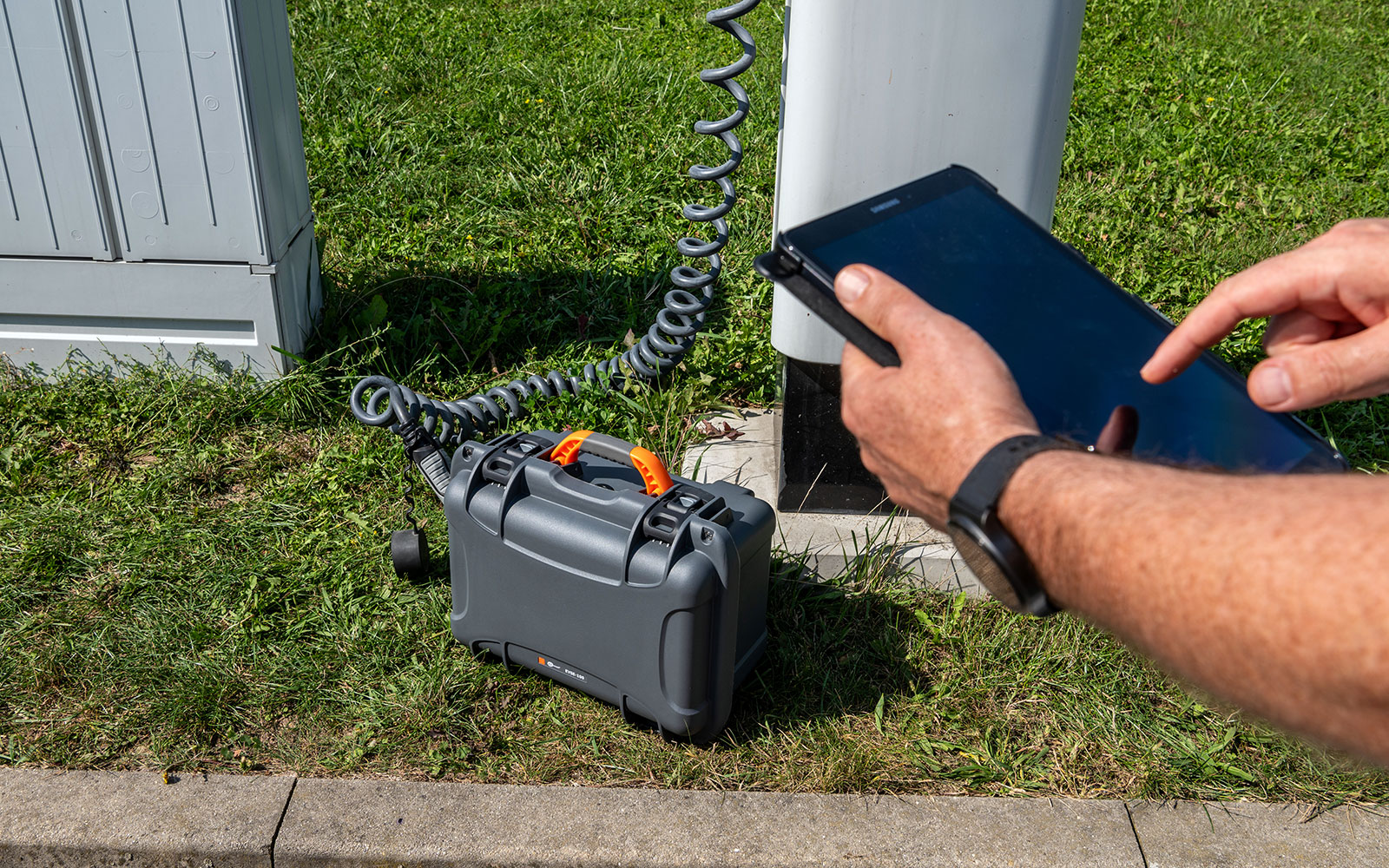

Sonel EVSE-100 jest zintegrowany z platformą MeasureEffect™. Dane pomiarowe mogą być automatycznie synchronizowane z chmurą i przypisywane do wcześniej zdefiniowanych obiektów. Z poziomu aplikacji webowej użytkownik może tworzyć własne procedury pomiarowe – dostosowane do konkretnego obiektu, norm, bądź indywidualnych wymagań – a także zarządzać bazą danych, np. zawierającą typy zabezpieczeń nadprądowych, konfiguracje instalacji, producentów oraz inne niezbędne parametry. Dzięki temu każdy kolejny pomiar przebiega szybciej, dokładniej i bez konieczności ręcznej konfiguracji urządzenia na obiekcie.

W pełni synchronizowane środowisko pracy umożliwia bieżący podgląd postępów pomiarowych przez innych członków zespołu. Technik w terenie może natychmiast przesłać dane do chmury, inżynier nadzorujący widzi aktualny status zadań, a osoba odpowiedzialna za raportowanie może od razu wygenerować komplet dokumentacji. Taki model pracy znacząco skraca czas realizacji projektów, zwiększa przejrzystość działań i wzmacnia efektywność zespołową.

Dzięki szerokiemu wachlarzowi interfejsów komunikacyjnych (USB, LAN, Bluetooth, Wi-Fi), Sonel EVSE-100 może współpracować z dodatkowymi akcesoriami – np. drukarkami etykiet czy skanerami kodów QR. Rozwiązania te automatyzują wykonywanie pomiarów okresowych: po zeskanowaniu kodu QR analizator rozpoznaje obiekt, przypomina wcześniej stosowaną procedurę i automatycznie uruchamia odpowiedni zestaw testów. Po zakończeniu pomiaru dane są przypisywane do właściwego punktu w strukturze obiektu. To znacząco oszczędza czas operatora i zwiększa spójność, powtarzalność oraz bezpieczeństwo procesu diagnostycznego.

Nowy standard w diagnostyce stacji ładowania EV

Wprowadzenie analizatora EVSE-100 do oferty Sonel stanowi istotny przełom w obszarze serwisu i diagnostyki stacji ładowania pojazdów elektrycznych. Dzięki rozbudowanym możliwościom pomiarowym, integracji z platformą MeasureEffect™ oraz intuicyjnej obsłudze, urządzenie to jest doskonałym narzędziem dla specjalistów z branży elektromobilności.

Sonel EVSE-100 to inwestycja w nowoczesną diagnostykę i bezpieczeństwo, która z powodzeniem łączy wysoką efektywność pomiarów z komfortem codziennej pracy. Analizator nie tylko usprawnia procesy diagnostyczne, lecz także przyczynia się do podniesienia standardów niezawodności całej infrastruktury ładowania - od kabli, przez stacje przenośne, po stacje stacjonarne.

Autor:
Tomasz Gorzelańczyk, Sonel S.A.

---
