Zdj. 1. Kanlux KDB-F54

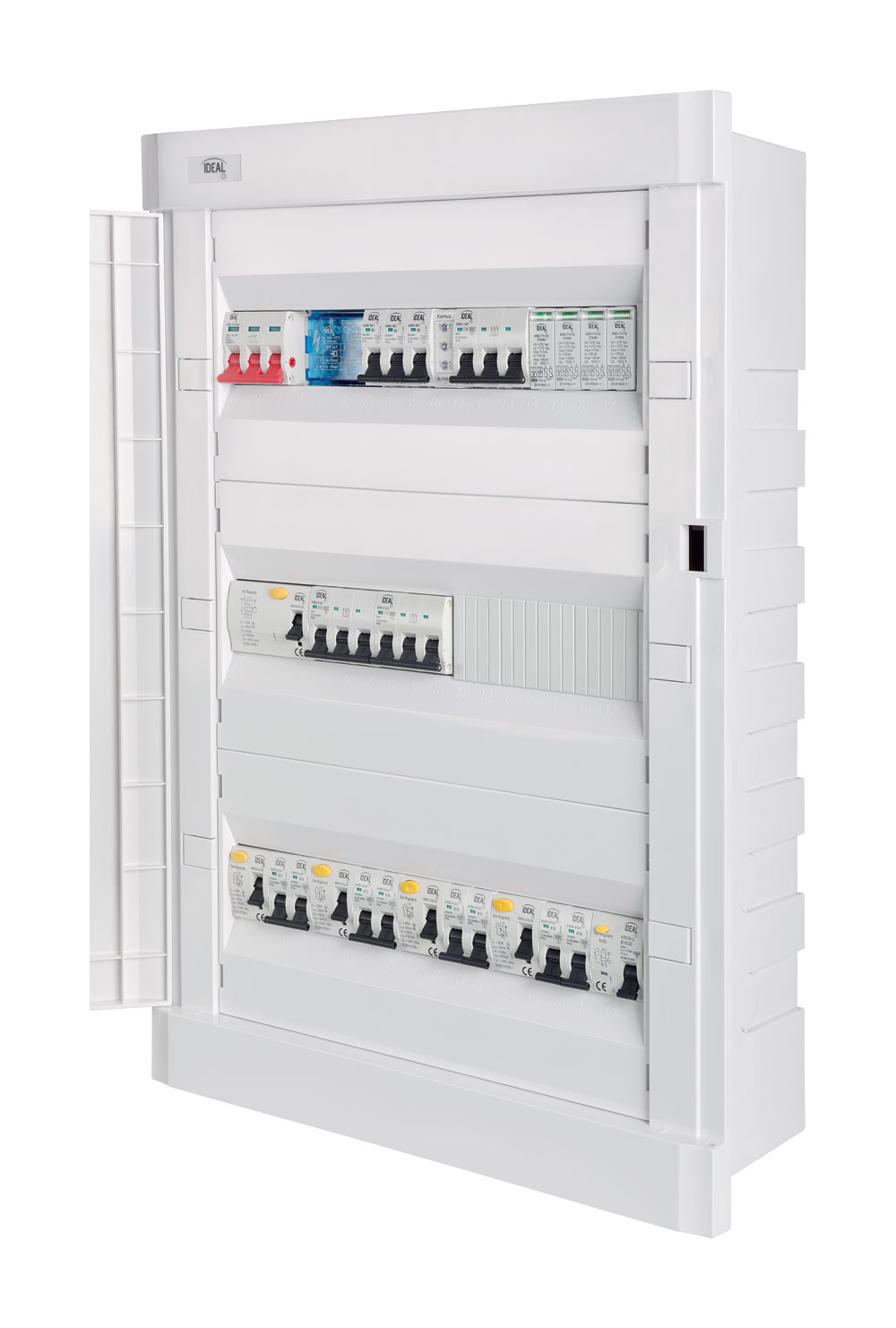

Zdj. 2. Kanlux KDB-F54P
Każdy rozdzielnica ma trzy rzędy z których każdy może pomieścić 18 modułów. Do wyboru mamy dwa warianty. W wariancie wyposażonym w szyny DIN KDB-F54P (do zabudowy aparatury modułowej) oznacza to 54 moduły pojemności. Drugi dostępny model to wersja hybrydowa rozdzielnicy - KDB-F54P-M. Oznacza to jeden rząd z szyną DIN pod aparaturę modułową, a pozostałe dwa rzędy wydzielone z pozostałej przestrzeni rozdzielnicy dedykowane są pod zabudowę osprzętu multimedialnego, takiego jak: switche, routery, rozdzielacze czy przyłącza sygnałów niskonapięciowych. Obie obudowy mogą być użyte w projektowaniu zarówno aplikacji administracyjnych jak i apartamentowych, ze szczególnym wskazaniem na budynki wielomieszkaniowe.
Rozdzielnica KDB-F54 dostępna jest w wersji zabudowy podtynkowej. Wykonana w całości z tworzywa zapewnia II klasę izolacji. Drzwi rozdzielnicy wykonane zostały w kolorze białym, wyposażone są w zamek na klucz.
Rozdzielnica multimedialna KDB-F54P-M to także rozwianie podtynkowe. Jest ona połączeniem rozdzielnicy elektrycznej oraz teletechnicznej. Jest to nasza odpowiedź na wymagania, które zalecają zasilanie każdej jednostki mieszkaniowej z pojedynczej rozdzielnicy multimedialnej. Zabudowane w rozdzielnicy KDB-F54P-M jednostki do transmisji danych mogą być zarówno aktywne jak i pasywne.
Zaznaczyć trzeba, iż część multimedialna rozdzielnicy przystosowana jest do zabudowy komponentów multimedialnych dzięki płycie montażowej oraz uchwytowi pod urządzenia typu router/switch. Dodatkowo na wyposażeniu rozdzielnicy znajduje się gniazdo wtyczkowe z bolcem (francuskie) do ewentualnego zasilania wspomnianych urządzeń.
Obydwie rozdzielnice wyposażone są w zacisku N/PE z ochroną przed dotykiem bezpośrednim (IP2x).

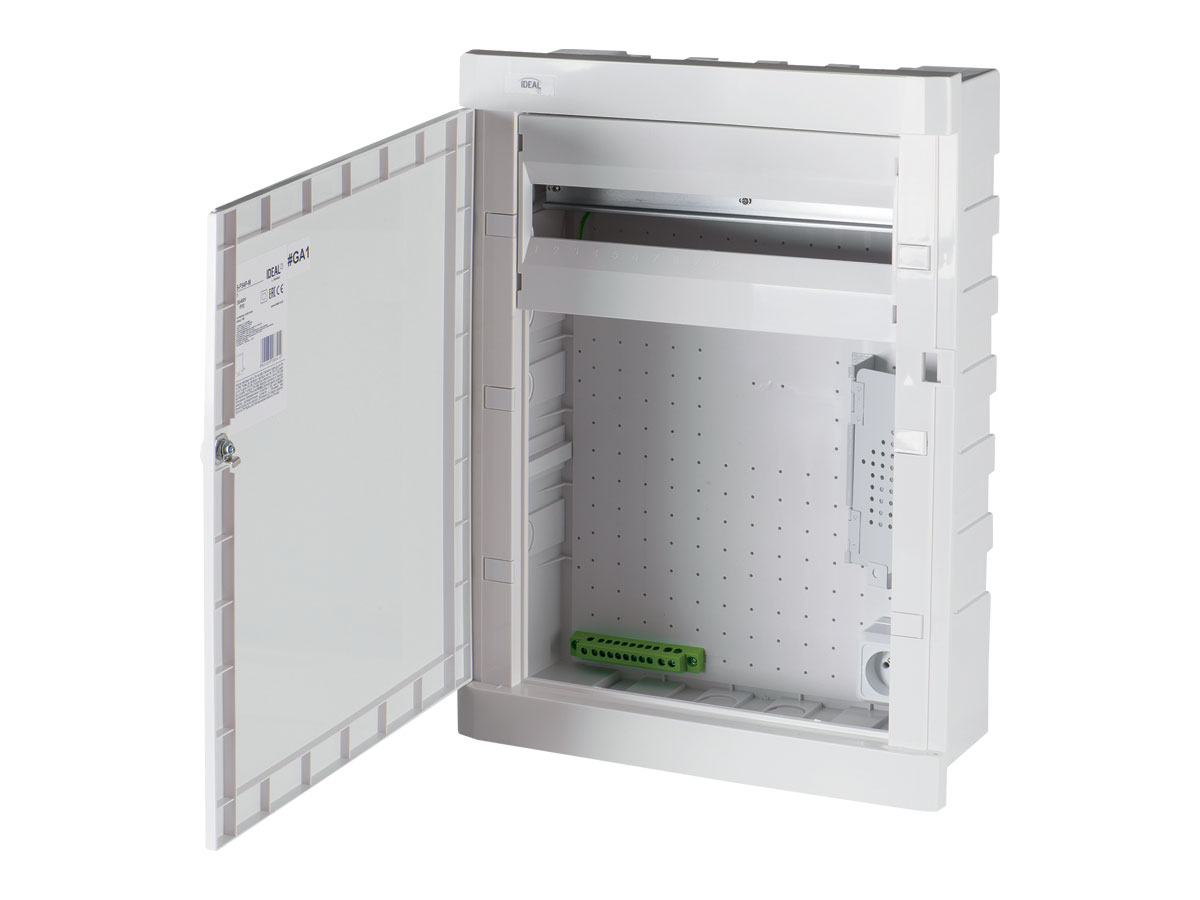

Zdj. 3. KDB-F54P-M

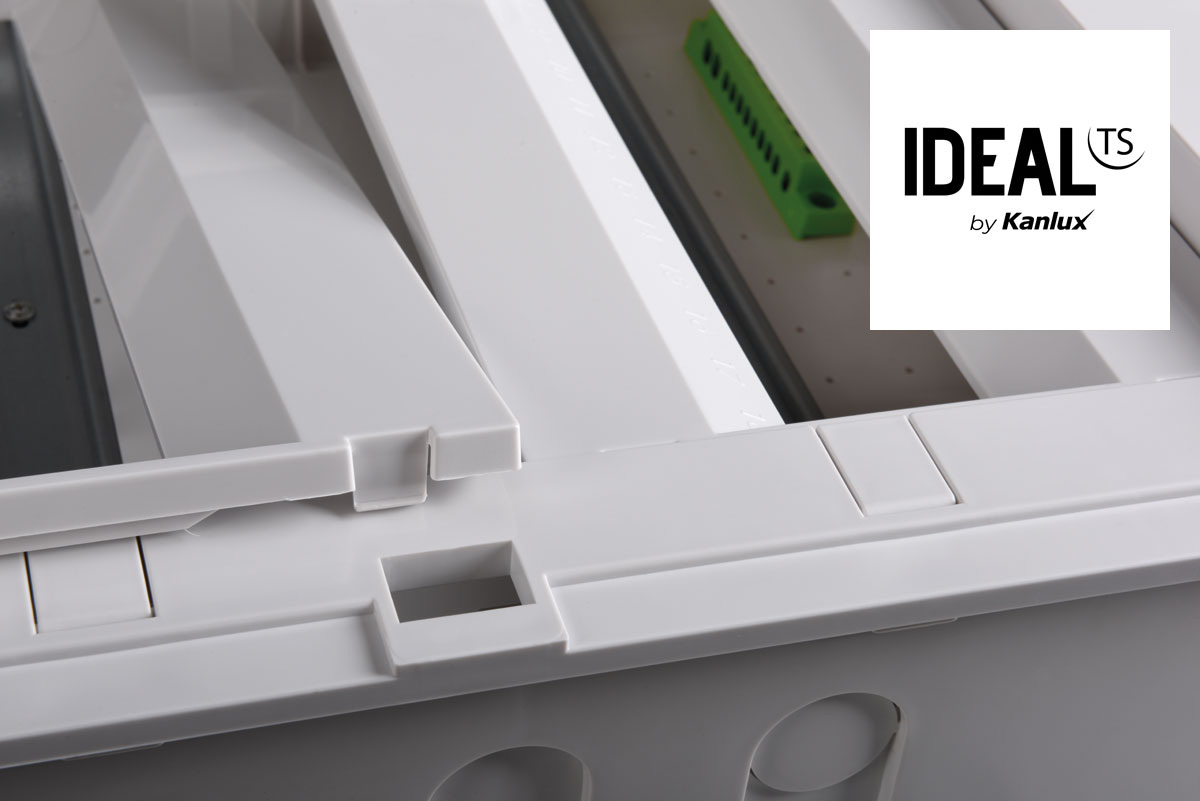

Dodatkową funkcjonalnością obydwu rozdzielnic jest montaż i demontaż pokryw aparatury modułowej, który odbywa się bez narzędzi. Wykonanie tego elementu z bardzo mocnego tworzywa poliwęglanowego (PC) i specjalne zatrzaski umożliwiają zdejmowanie i zakładanie pokryw wielokrotnie w szybki sposób i jednocześnie zapewniają jej bezawaryjność.
| Kolor | biały |
| Kolor drzwi | biały |
| Miejsce montażu | do wbudowania w ścianę |
| Głębokość [mm] | 145 |
| Szerokość [mm] | 435 |
| Wysokość [mm] | 605 |
| Napięcie znamionowe [V] | 230/400 AC |
| Częstotliwość znamionowa [Hz] | 50/60 |
| Klasa ochronności przed porażeniem elektrycznym | II |
| Materiał | tworzywo sztuczne |
| Liczba modułów | 54 |
| Odporność temperaturowa [°c] | 650 |
| Prąd znamionowy [A] | 63 |
| Stopień IP | 30 |
Zachęcamy tez do zapoznania się z całą gamą rozdzielnic w ofercie IDEAL TS. Oprócz rozdzielnic z tworzywa proponujemy także rozdzielnice metalowe KDB-M z szynami DIN, przeznaczone do zabudowy aparatury modułowej w trzech seriach. KDB-I-MF to obudowy podtynkowe o I klasie izolacji, a KDB-II-MF to również obudowy podtynkowe o II klasie izolacji. Obudowy te można montować we wnękach, bez możliwości mocowania w zabudowie typu karton-gips. KDB-I-MS to obudowy natynkowe o I klasie izolacji gdzie drzwi i ramka i wanna rozdzielnicy wykonane są z metalu a osłony aparatów z tworzywa. Obudowy te są w stanie pomieścić do 144 modułów w 6 rzędach.
