O tym, jak bardzo potrzebujemy w każdym domu sprawnej infrastruktury kablowej niech świadczy fakt, że temat poważnie potraktowały sfery rządowe, a te (jak powszechnie wiadomo) na wszystko reagują najpóźniej.

Zgodnie z wymogami prawa

W naszym przypadku już od 2013 roku ma zastosowanie nowelizacja rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie wprowadza obowiązek budowy w obiektach mieszkalnych kompletnej instalacji antenowej, logicznej i światłowodowej doprowadzającej sygnał elektryczny oraz transmisję danych do każdego lokalu. Producentom nie pozostało więc nic innego, niż tylko zaspokoić popyt powstały na skutek wprowadzenia nowego prawa i rosnących potrzeb lokatorów domów i budynków wielorodzinnych. Elektro-Plast we współpracy z firmą LEVITON stworzył rozdzielnice multimedialne MSF – urządzenia wyprzedzające dzisiejsze standardy, spełniające przyszłe potrzeby użytkowników i wykorzystujące rozwiązania stosowane przez praktyków oraz ponad 30 lat doświadczenia inżynierów obu firm. Taki mariaż gwarantuje nie tylko wysoką jakość sprzętu, ale również jego doskonałą ergonomię.

Doświadczenie konstruktorów

Multimedialne rozdzielnice MSF bazują na sprawdzonej i chwalonej przez użytkowników konstrukcji bardzo płaskich rozdzielnic podtynkowych. Konsultacje z projektantami instalacji, monterami i użytkownikami zaowocowały wieloma udoskonaleniami pozytywnie przekładającymi się na bezpieczeństwo oraz łatwość, szybkość i pewność montażu. Wnętrze rozdzielni zostało przykryte ramą z wyposażonymi w otwory wentylacyjne metalowymi drzwiami o sztywnej konstrukcji. Drzwi te wystają jedynie 5 mm ponad tynk, czyniąc z tej rozdzielnicy jedno z najbardziej płaskich rozwiązań na rynku. Największym osiągnięciem konstruktorów jest jednak wygospodarowanie dodatkowej przestrzeni do montażu osprzętu oraz poprowadzenia przewodów przy zachowaniu wszelkich wymagań bezpieczeństwa oraz pełnej ergonomii i wytrzymałości szafki.

Nie tylko rozmiar ma znaczenie

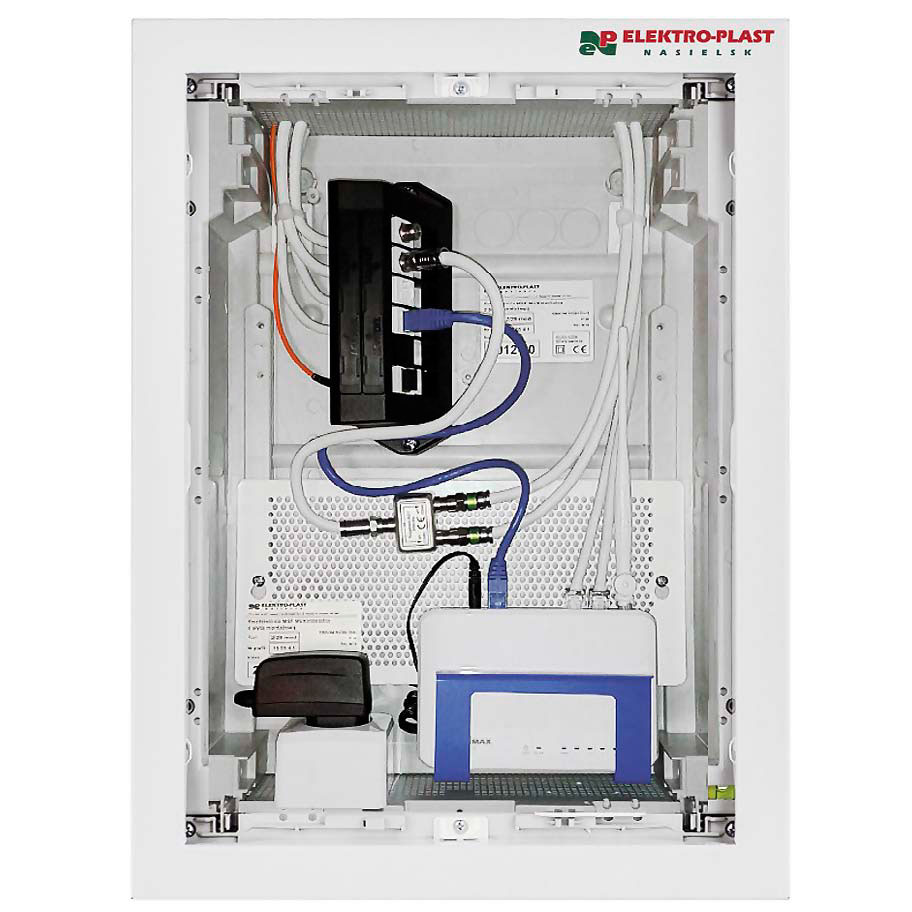

Rozmiar pozwalający na kompleksową i zróżnicowaną zabudowę szafki odgrywa rolę kluczową. Jest tak, ponieważ instalacja w budynku zapewnić musi nie tylko rozdział energii elektrycznej, lecz także odpowiednią transmisję danych. Dlatego rozdzielnice multimedialne MSF zaprojektowano tak, że umożliwiają montaż wielu komponentów komunikacyjnych. Duża ilość miejsca wewnątrz szafki pozwala na zamontowanie wszystkich komponentów komunikacyjnych jednego poziomu (z wykorzystaniem ażurowej płyty montażowej), dzięki czemu rozdzielnica staje się centrum sterowania domowymi multimediami. Aparaty modułowe montowane są na szynie nośnej, którą połączyć można ponad zaciskami z przewodem do wyrównania potencjałów, dzięki czemu spełnione zostają najważniejsze wymogi normy DIN EN 5013-4:2005 dla neutralnych, przewodowych instalacji komunikacyjnych w obiektach mieszkaniowych. Rozmiar to jednak nie wszystko – nowoczesne urządzenia muszą być wielofunkcyjne i proste w obsłudze. Telekomunikacyjne rozdzielnice multimedialne MSF mają zastosowanie w niskoprądowych instalacjach teletechnicznych i elektrycznych wykorzystywanych w budownictwie mieszkalnym wielorodzinnym, gdzie przepisy regulują ustawowo dostęp do zakończenia kabli światłowodowych, koncentrycznych i kabli UTP oraz umieszczenia w szafce urządzeń aktywnych i pasywnych z zasilaniem elektrycznym. Aby spełnić wymagania prawa oraz potrzeby użytkowników, projektantów i monterów w nowej rozdzielnicy firmy ELEKTRO-PLAST zastosowano rozwiązania sprawiające, że jest to urządzenie elastyczne, „współpracujące” z monterem. Zaprojektowano ją tak, że montaż wyposażenia i kabli jest niezwykle prosty i szybki. Duża przestrzeń uzupełniona jest bogatą ofertą wyposażenia oraz prostotą i bezpieczeństwem montażu. W nowej rozdzielnicy MSF wszystkie niezbędne elementy montowane są w prosty sposób na metalowej płycie montażowej. Rozdzielnica multimedialna przystosowana jest do instalacji 12-portowego PATCH PANELA, który mocowany jest na płycie montażowej za pomocą spinek. Panel zawiera etykiety opisowe, co ułatwia uporządkowanie instalacji wewnątrz rozdzielnicy, ułatwia konfigurację i montaż gniazd sieci światłowodowej, komputerowej, telefonicznej, telewizji kablowej, systemu audio oraz alarmów. W PATCHPANELU krosowym można zamontować powszechnie stosowane gniazda multimedialne KEYSTONE m.in. typu F żeńskie (TV), RCA, światłowodowe SC, APC, LC duplex, USB, HDMI, RGB, BNC itp. Elastyczność montażu zapewniają zaciski N oraz PE umieszczone w listwach mocowanych na zatrzaski do podstawy rozdzielnicy. Wysokie bezpieczeństwo i przejrzystość montażu zapewnia oznaczenie sekcji N i PE kolorami oraz konstrukcja listew chroniąca przed przypadkowym dotknięciem. Aby skrócić czas montażu każda z szyn TH została wyposażona w system szybkiego mocowania – teraz wystarczy jeden obrót wkrętka aby wymontować zespół szyn z rozdzielnicy. Szyny TH połączone zostały za pomocą pionowych poprzeczek w specjalne „szelki”, dzięki czemu instalator zyskuje możliwość elastycznego uzbrojenia i okablowania rozdzielnicy. Pod szynami TH, kierując się sugestiami współpracujących z firmą profesjonalnych instalatorów, projektanci wygospodarowali obszar roboczy o wysokości 10 mm. Przytrzymanie przewodów za pomocą opasek samozaciskowych ułatwiają zabudowane w podstawach rozdzielnic wręby w kształcie litery T. Elastyczność montażu zapewnia również przepust kablowy mocowany na zatrzaski i przytrzymywany śrubami. Przy takim rozwiązaniu monter musi tylko zwolnić zatrzaski i wysunąć przepust z prowadnic, a po zabudowaniu aparatów i poprowadzeniu przewodów ponownie wsunąć przepust i unieruchomić go śrubami. Przepust posiada liczne osłabienia umożliwiające precyzyjne docięcie otworów do przewodów.

Pewny i estetyczny montaż

Projektanci rozdzielnic multimedialnych MSF pamiętali również o maksymalnym ułatwieniu i uproszczeniu montażu szaf do ścian. Montaż rozdzielnic do ścian pustych wykorzystuje wielokrotnie sprawdzone kotwy tworzywowe. Montaż w ścianach murowanych ułatwiają znajdujące się na wyposażeniu metalowe uchwyty. Aby zapewnić instalatorowi pewność montażu, konstruktorzy wprowadzili na kołnierzu rozdzielnicy oraz na wysuwanych przepustach wycięcia trasujące służące do obrysowania otworu montażowego. Ilość wycięć oraz ich położenie sprawiają, że nie jest konieczne łączenie ze sobą pojedynczych linii. W obudowę wbudowano rurkowy wskaźnik poziomu umożliwiający precyzyjne wypoziomowanie rozdzielnicy oraz metalowe łączniki umożliwiające montaż kilku szaf (energetycznej i multimedialnej) obok siebie z zachowaniem prawidłowych odległości. Podczas projektowania kierowano się nie tylko względami techniczno- -montażowymi, wzięto także pod uwagę ergonomię użytkowania oraz design. Drzwiczki rozdzielnicy można zawiesić po obu stronach obudowy, co umożliwia wygodne otwieranie na odpowiednią w danym miejscu stronę. W tym duchu zaprojektowano również klamkę o niespotykanej w tego typu zastosowaniach konstrukcji, zapewniającą pewne zamknięcie drzwi bez możliwości przypadkowego ich otwarcia. Klamka może być dodatkowo zabezpieczona zamkiem. Dzięki opcjonalnemu zamkowi na kluczyk i systemowi plombowania maskownicy można zabezpieczyć rozdzielnię przed niepowołanym dostępem. Dodatkowym dużym atutem rozdzielnicy MSF jest jej kompatybilność z rozdzielnicą instalacji elektrycznej. Montowane obok siebie tworzą kompletne i estetyczne centrum domowej dystrybucji.

---
