Łączenie i zakańczanie kabli i przewodów
poprzez zaprasowywanie jest
o wiele szybszą i pewniejszą metodą
w porównaniu z lutowaniem końcówek,
w których miejsce styku ulega
utlenianiu. Prowadzi to do przegrzewania
się, a co za tym idzie może
powodować uszkodzenie przewodów
oraz aparatury, a często także doprowadza
do powstawania pożarów.
Zaciskarki ENERGOTYTAN dzięki
swej zwartej konstrukcji i możliwości
swobodnej obsługi jedną ręką zapewniają
doskonałe efekty pracy nawet
w trudno dostępnych miejscach. System
matryc użytych w narzędziach
zapewnia maksymalną efektywność,
łatwość dobierania odpowiednich
gniazd zaciskowych oraz powtarzalność
wykonanych zacisków.
Najprostszą zaciskarką wprowadzoną
na rynek z myślą o instalatorach
oraz użytkownikach prywatnych jest
Z16T (fot. 1). Jest to mechaniczna zaciskarka
nożycowa służąca do zaprasowywania
końcówek tulejkowych
nieizolowanych oraz izolowanych
o przekrojach od 0,75 do 16 mm².
Urządzenie cechuje bardzo prosta budowa,
łatwość użytkowania oraz minimalne
gabaryty.

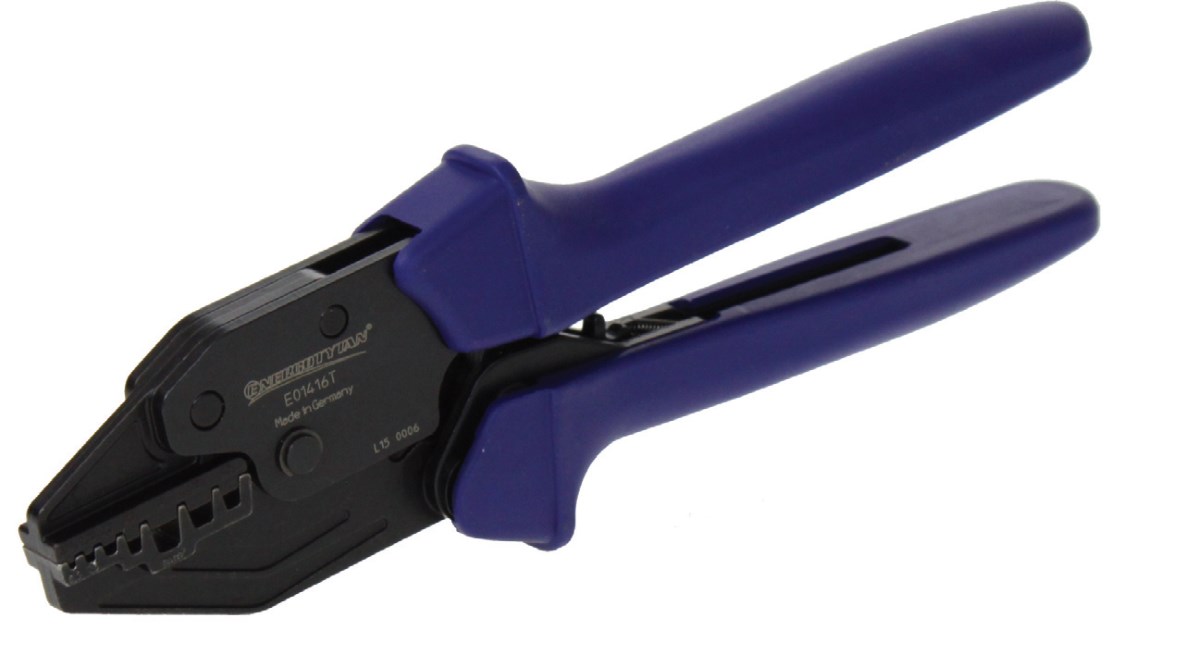

Kolejną grupą są ręczne zaciskarki
z matrycami prasującymi
na trapez (fot. 2) przeznaczone
do zaprasowywania tulejek izolowanych
i nieizolowanych. Każde
urządzenie wyposażone jest standardowo
w jedną wymienną matrycę
zaciskającą z szeregiem gniazd dedykowanych
do różnych powierzchni
przekroju przewodu. Zaletą serii
ENERGOTYTAN®EXPERT jest
powtarzalna, dostosowana do standardów,
wysoka jakość zagniatania, która
została osiągnięta poprzez bardzo
precyzyjne wykonanie matryc, kalibrację

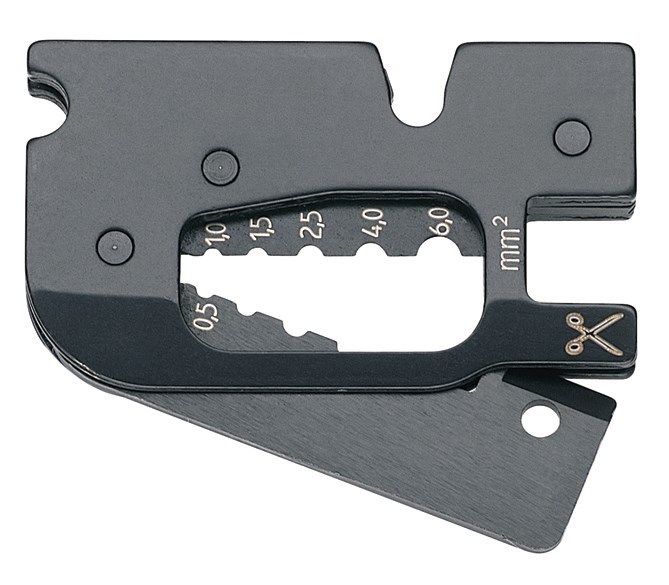

fabryczną urządzenia oraz możliwość zamontowania
strippera do przewodów (fot. 3).
Konstruktorzy zadbali również o zabezpieczenie
przed niedociśnięciem, stosując mechanizm
pozwalający na otwarcie matryc
tylko wtedy, gdy złącze zostało już w pełni
zaciśnięte. Seria ta została stworzona z myślą o intensywnych pracach monterskich.
Zakres pracy zaciskarki E01416T to 0,14
–16 mm², natomiast E1050T to 10–50 mm²

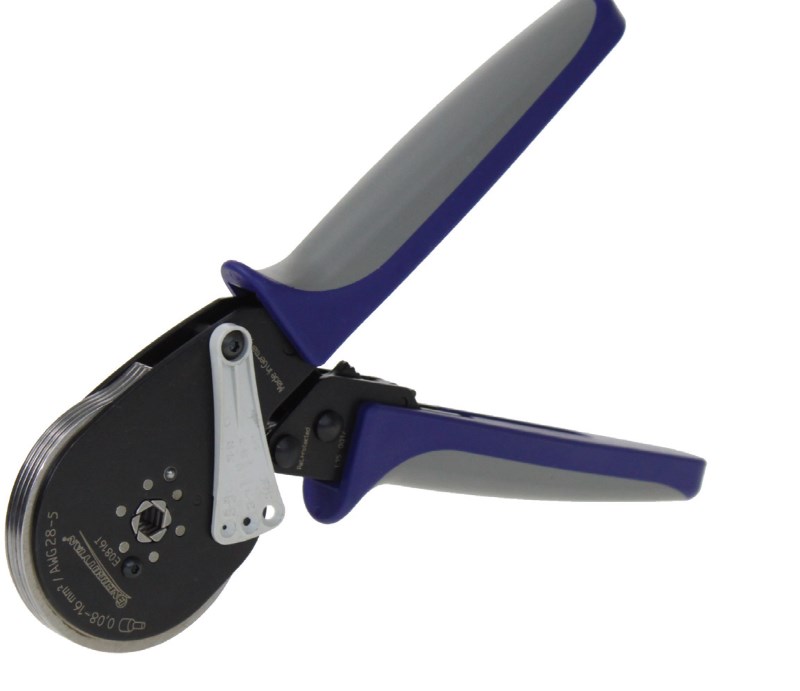

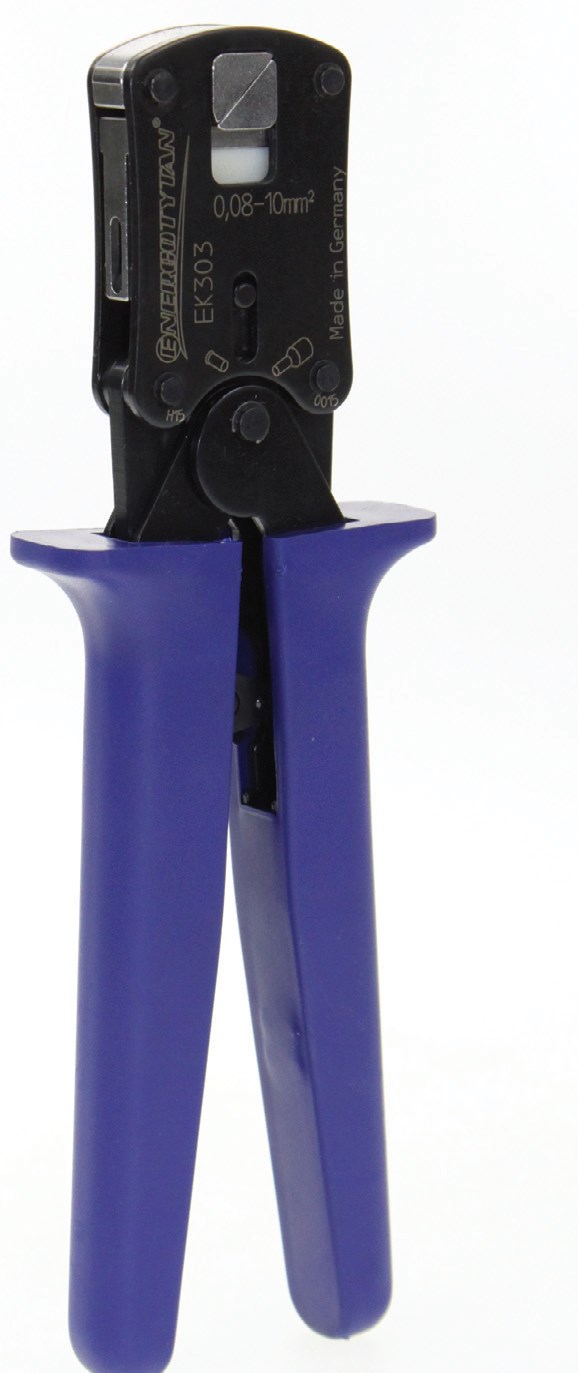

Zaciskarki mechaniczne: EK303 – prasująca
na kwadrat i E0816T – prasująca na sześciokąt,
to kolejna grupa narzędzi służących
do szybkiego i pewnego zaprasowywania tulejek

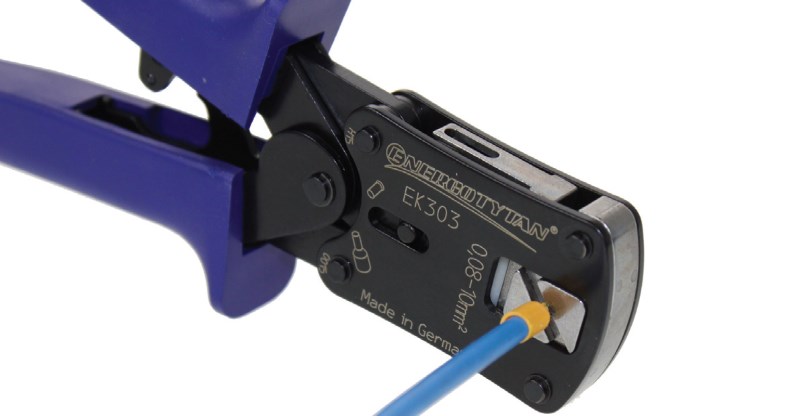

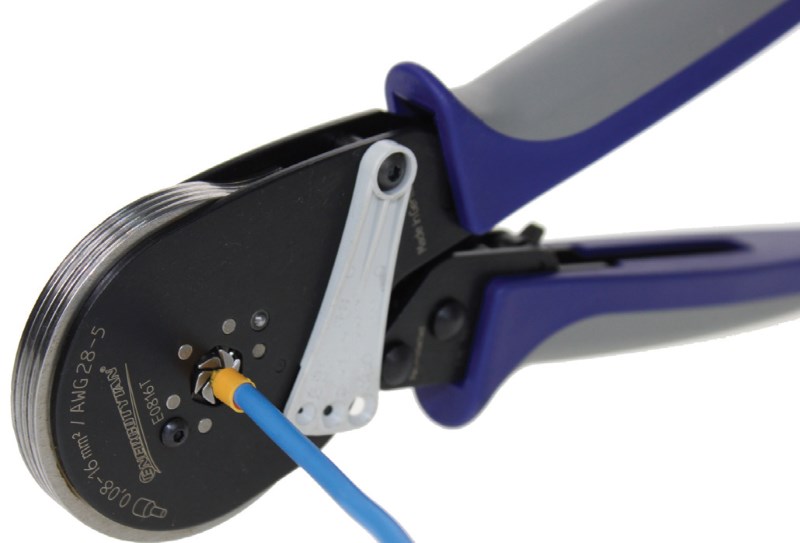

na przewodach (fot. 4, 5). Praski w standardzie
wyposażone są w automatyczne
niewymienne matryce zaciskające umieszczone
w głowicy urządzenia (fot. 6, 7).
Podczas zaciskania matryca samoczynnie
dopasowuje się do zaciskanej tulejki. Zakres
pracy zaciskarek to 0,08–10 mm² oraz
0,08–16 mm².
Ze względu na coraz większe wymagania
stawiane przez instalatorów i montażystów
szaf rozdzielczych dotyczące szybkości
i liczby zaciskanych tulejek zostały wprowadzone
na rynek modele zaciskarek pneumatycznych
E-AC. Urządzenia występują

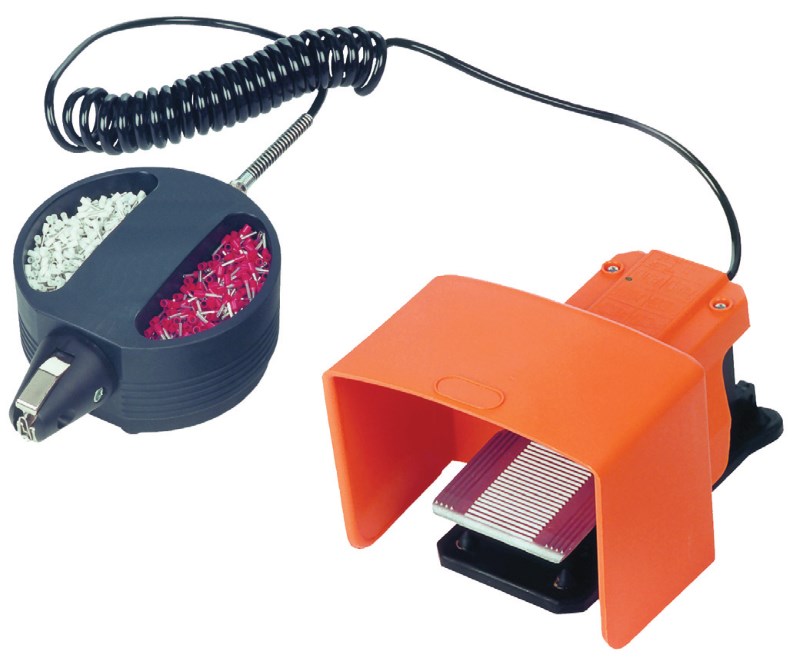

w dwóch wersjach. Pierwsza to wersja stołowa

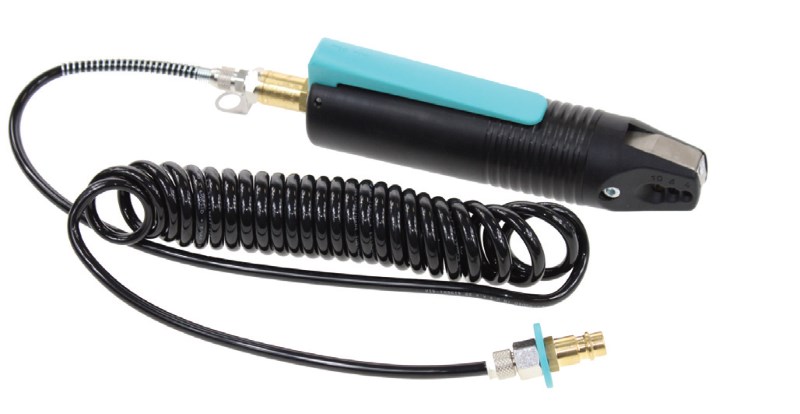

ze sterowaniem nożnym (fot. 8), druga
to ręczna ze sterowaniem zintegrowanym
w rączce (fot. 9). Praski pneumatyczne nadają
się idealnie do seryjnego i powtarzalnego
zakuwania przewodów. Dodatkowym
atutem urządzeń jest możliwość bocznego
i czołowego wprowadzania tulejki w celu
zakucia. Każde z urządzeń obsługuje zakresy
tulejek izolowanych i nieizolowanych
od 0,25 do 10 mm².
Informację o aktualnej ofercie oraz pomoc
techniczną można uzyskać kontaktując
się z naszym Działem Handlowym:
