Fot. 1. Zestaw walizkowy praski HH622

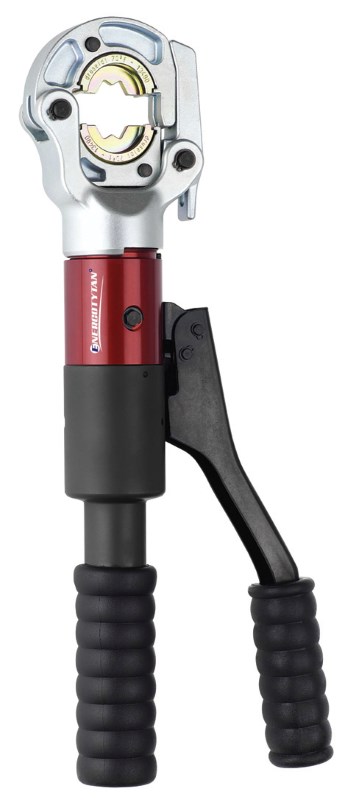

Fot. 2. Praska hydrauliczna HH622

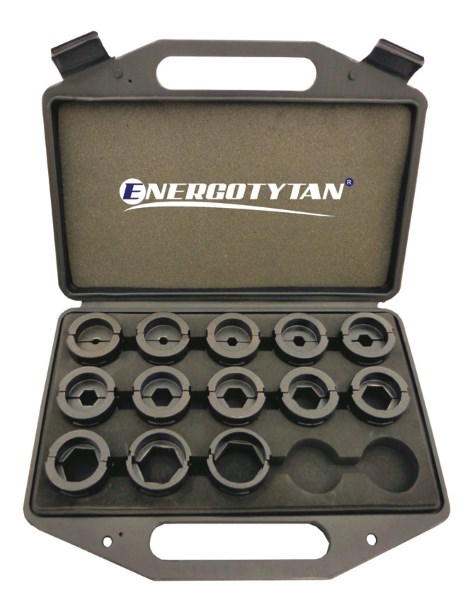

Fot. 3. Zestaw matryc M22-PH-SET

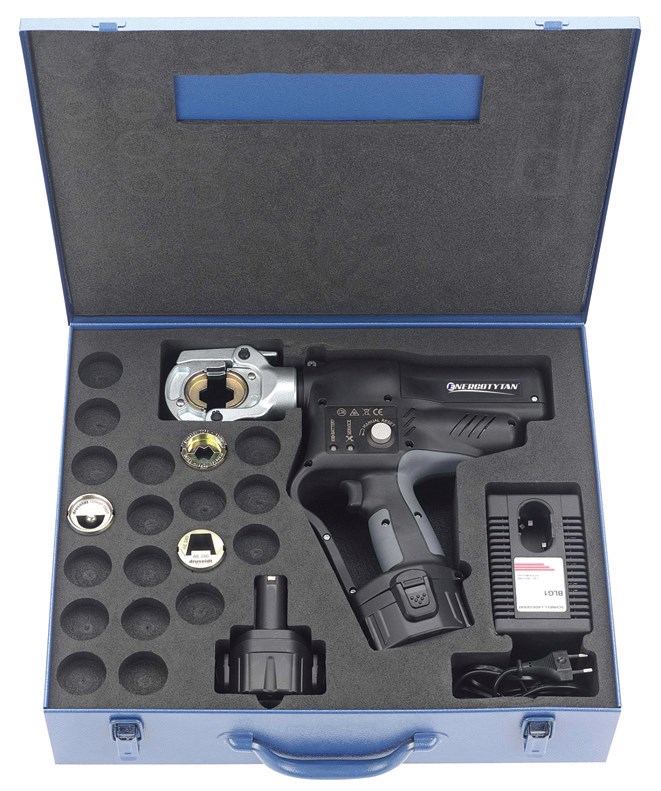

Fot. 4. Praska akumulatorowa APE622

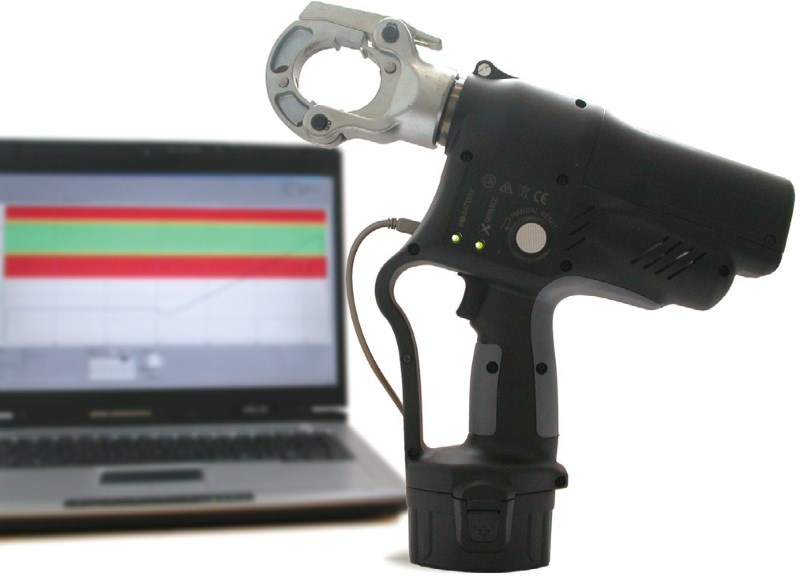

Fot. 5. Oprogramowanie diagnostyczne do
praski APE622

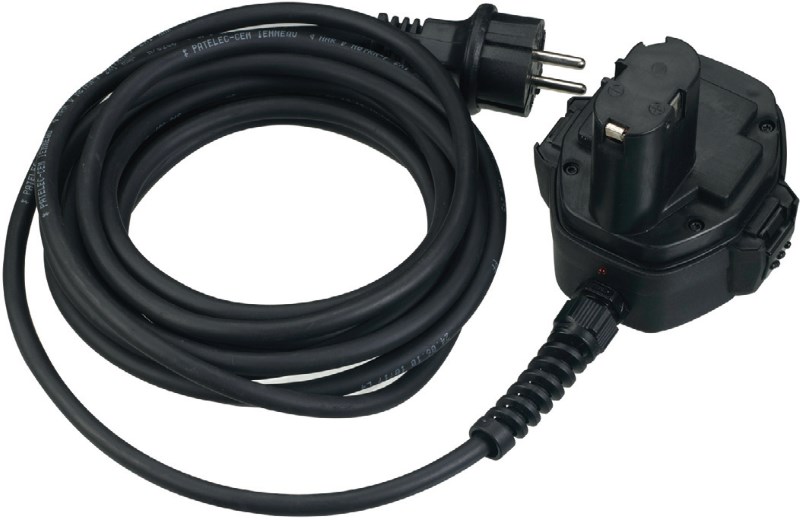

Fot. 6. Adapter do podłączenia narzędzia
bezpośrednio do sieci 230 V
W porównaniu do modeli znanych
starszemu pokoleniu energetyków,
współczesne praski hydrauliczne
i elektrohydrauliczne przeszły
prawdziwą rewolucję pod względem
gabarytów i zastosowanych
w nich rozwiązań technologicznych,
przede wszystkim najnowszego
sposobu hartowania i obróbki
końcowej narzędzi, co znacznie
wydłuża ich żywotność. Materiały
i procesy stosowane podczas wytwarzania
ręcznych, hydraulicznych i akumulatorowych
narzędzi ENERGOTYTAN
podlegają ciągłej kontroli pod względem
zgodności z przyjętymi standardami jakościowymi,
a produkcja zawsze podąża
za najnowszymi rozwiązaniami technologicznymi.
Przeszkolony zespół specjalistów
wspomagany systemem projektowania
3D pozwala nie tylko spełniać
aktualne wymagania klientów, ale również
być o krok przed nimi.
Najstarsze modele ręcznych urządzeń
hydraulicznych do zagniatania końcówek
kablowych cechowały się bardzo
dużą wagą, sporymi wymiarami, problemem
z montażem i demontażem matryc
w głowicy i bardzo długim czasem
jednego cyklu prasowania, co w połączeniu
z ich wysoką ceną nie sprzyjało
ich szerokiemu stosowaniu w branży
elektroinstalacyjnej. Jednak z czasem
konstruktorzy skutecznie wyeliminowali
te mankamenty budując uniwersalną
praskę ENERGOTYTAN® HH622
(fot. 1 i 2). Urządzenie to jest wyposażone
w zintegrowany dwubiegowy napęd
hydrauliczny o nacisku 60 kN, w którym
zaciskanie końcówek i tulejek odbywa
się poprzez pompowanie ruchomą
dźwignią. Wprowadzenie podwójnej
prędkości pracy napędu hydraulicznego
– szybszy tryb pozwala na przytrzymanie
końcówki, po czym urządzenie
przechodzi automatycznie w wolniejszy
tryb zaciskania, przy wysokim ciśnieniu,
co skraca czas operacji, zwiększając wydajność
narzędzia. HH622 ma obrotową
i otwieraną głowicę prasującą o zakresie
pracy od 6-300 mm² oraz przeciążeniowy
zawór bezpieczeństwa. Rozwarcie matryc
następuje samoczynnie po zwolnieniu zaworu
przeciążeniowego lub zadziałaniu
układu zabezpieczającego, a sama operacja
zaciskania może zostać przerwana
na każdym etapie pracy. Urządzenie ma
masę zaledwie 3 kg i mierzy 415 mm,
a skok tłoka wynosi aż 17 mm. Praska z odpowiednim
zestawem matryc typu M22
(fot. 3) doskonale nadaje się do zaciskania
końcówek i tulejek miedzianych oraz
aluminiowych w wykonaniu standardowym,
grubościennym, wg DIN 46235,
DIN 46329, do formowania żył sektorowych
na okrągło. Zaciskać można
także końcówki tulejkowe izolowane
i nieizolowane, końcówki
izolowane ze szwem oraz złączki
do linii napowietrznych.
Przykładem udanego procesu miniaturyzacji
jest wprowadzona przez
nas w ubiegłym roku do sprzedaży praska
akumulatorowa ENERGOTYTAN®
APE622 (fot. 4), która dysponuje siłą nacisku
60 kN, pozwalającą na zagniatanie
końcówek i tulejek o przekroju do 300 mm2.
Narzędzie ma obrotową i otwieraną głowicę
prasującą o zakresie pracy od 6-300 mm²
oraz przeciążeniowy zawór bezpieczeństwa.
Dostarczana jest ze specjalnym
oprogramowaniem, które po zainstalowaniu
na komputerze PC
pozwala użytkownikowi (za
pomocą umieszczonego w obudowie
złącza USB) na transmisję
i analizę danych eksploatacyjnych
i diagnostycznych zapisanych w pamięci
urządzenia (fot. 5). Dzięki takiemu
rozwiązaniu, dostępnemu do niedawna
jedynie w autoryzowanych punktach
serwisowych, poznamy dokładną liczbę
wykonanych cykli roboczych, ich szczegółowe
parametry, ogólny stan techniczny
narzędzia, a także zaplanujemy termin
jego następnego przeglądu serwisowego.
W przypadku problemów wygenerowany
na podstawie takich danych raport może
zostać przesłany bezpośrednio do serwisu.
Praska umożliwia swobodną obsługę
jedną ręką, ma otwieraną i obrotową głowicę
(zakres obrotu 180o), ergonomiczny
uchwyt oraz LED-ową sygnalizację stanu
pracy. Cechy te sprawiają, że urządzenia
serii APE zyskują coraz większe uznanie
wśród instalatorów, dowodząc swojej
przydatności zwłaszcza w wąskich przestrzeniach
roboczych.
APE622 ma jeszcze jedną użyteczną funkcję
– w razie potrzeby może być zasilana
za pośrednictwem adaptera bezpośrednio
z sieci 230 V (fot. 6), co eliminuje konieczność
wymiany lub doładowywania
akumulatorów przy długotrwałej pracy.
Praska może współpracować ze wszystkimi
zestawami matryc typu
M22.
Mamy nadzieję, że chociaż
skrótowo udało nam się przybliżyć
Państwu tą ciekawą
grupę urządzeń – w przypadku
pytań jak zwykle pozostajemy
do Państwa dyspozycji
i zachęcamy do zapoznania się
z naszą ofertą dostępną na internetowej
stronie producenta.
Adrian Zając
www.energotytan.pl
