Jeszcze do niedawna wydawało się, że w grupie puszek elektroinstalacyjnych dokonało się praktycznie wszystko. Nic bardziej mylnego. Ewolucja systemów instalacyjnych wymaga także nowych rozwiązań do miejsc osadzenia nowego typu elementów elektronicznych i elektrycznych - czyli puszek elektroinstalacyjnych.

Nowoczesne instalacje elektrotechniczne rozwijają się w kierunku automatyzacji procesów w budynkach zarówno mieszkalnych jak i biurowych. Systemy inteligentnych budynków wniosły zapotrzebowanie na nowe rozwiązania uwzględniające zastosowanie elektroniki i wymuszające maksymalną „ekonomikę” projektowania instalacji. Niebagatelną rolę odgrywa też bezpieczeństwo funkcjonowania instalacji, gdzie puszka jest ważnym elementem wpływającym na cały system elektryczny instalacji.

Instalacje inteligentnego sterowania w budynkach

Zastosowanie modułów do sterowania w inteligentnych budynkach zrodziło potrzebę umieszczania ich bezpośrednio w sąsiedztwie elementów nimi sterujących. Stało się to wyzwaniem, dla nowej konstrukcji puszki. Tradycyjne umieszczenie pod elementem sterującym nie mogło mieć tu miejsca ze względu na problem z przyłączeniem przewodów oraz głębokością całego takiego zestawu. Potrzebna stała się więc dodatkowa przestrzeń do osadzenia elementu elektronicznego z możliwością dostępu do niego w razie awarii lub modyfikacji systemu. Puszka skonstruowana według tego założenia składa się z dwóch części połączonych na zaczepy mocowanych na wcisk. Konstrukcja pozwala na montaż szeregowy. Istnieje więc także możliwość rozbudowy o takie same puszki lub inne z rodziny puszek szeregowych produkcji SIMET (płytkiej S 60K i głębokiej S 60D). Puszka posiada też możliwość wykorzystania bez zamocowanego elementu sterującego typu włącznik lub panel sterujący. Wtedy zamykamy ją specjalnym wieczkiem na wkręty PL 60. Puszki te, ze względu na wysokie wymogi stosowania ich w pomieszczeniach o przeznaczeniu publicznym wykonane są z materiału bezhalogenowego, samogasnącego.

Konstrukcja została opracowana we współpracy z firmą LCN Polska – specjalistą od projektowania, wykonawstwa i wyposażenia systemowego inteligentnych budynków. (rys. 1)
W systemach do ścian gipsowo kartonowych zastosowano całkowicie odmienną konstrukcję. Przestrzeń na elementy elektroniczne uzyskana obok kołnierza puszki, tworzy w niej problem z umieszczeniem. Należy pamiętać, że tą puszkę umieszcza się w ścianie regipsowej od spodu, czyli jeszcze przed zabudową ściany bądź z boku o ile warunki jej zabudowy na to pozwalają. (rys. 2)

Ekonomika prowadzenia instalacji elektrotechnicznych

Era prowadzenia instalacji elektrotechnicznych bez uwzględniania czynników ekonomicznych dobiegła już końca. Przy rosnących cenach surowców, a przede wszystkim miedzi, instalacje elektryczne stały się znaczącymi pozycjami w inwestycjach budowlanych. Wynikiem tego jest ciągła tendencja do polepszania uwarunkowań ekonomicznych w projektowaniu i wykonawstwie instalacji elektrotechnicznych. Polepszenie funkcjonalności i aspektów ekonomicznych można ująć w następujących uproszczonych założeniach:
• Minimalizacja długości dróg prowadzenia przewodów elektroinstalacyjnych
• Centralne sterowanie systemem elektrycznym z jednego poziomu
• Możliwość stałe dogodnej modernizacji i rozbudowy systemu

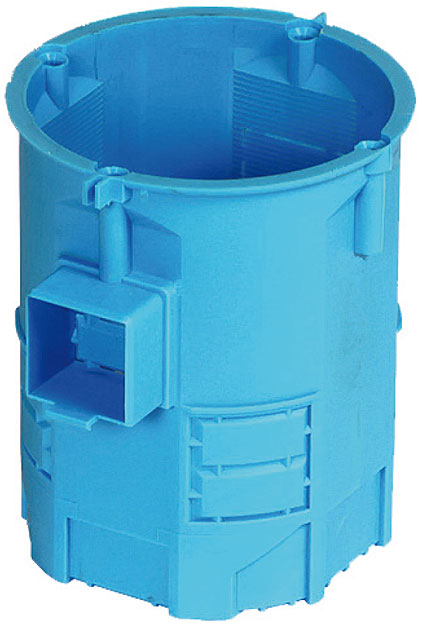

Przy tak zdefiniowanych założeniach pogłębionych o praktyczną wiedzę instalatorów w efekcie powstała puszka, której dotąd wprost nie stosowano. Pośrednio przyjmowano już wcześniej przedłużanie puszek tzw. głębokich poprzez pierścienie dystansowe. Nowa, ekstra-głęboka puszka posiada aż 8 cm głębokości. Pozwala to na zastosowanie pod zamocowanym osprzętem stosunkowo wielu złożonych rozwiązań elektrotechnicznych (modułów elektronicznych, złączek do rozgałęzień przewodów, magazynowania nadmiaru przewodu). Puszka posiada specjalny system wypustów mocno usztywniający zmontowane zestawy szeregowe puszek. W pracach instalatorskich otynkowywanie puszek prowadziło często do zmiany ich geometrii - co utrudniało potem mocowanie - szczególnie systemów ramkowych osprzętu instalacyjnego. (rys. 3)

Prowadzenie przewodów w instalacjach przeciwpożarowych

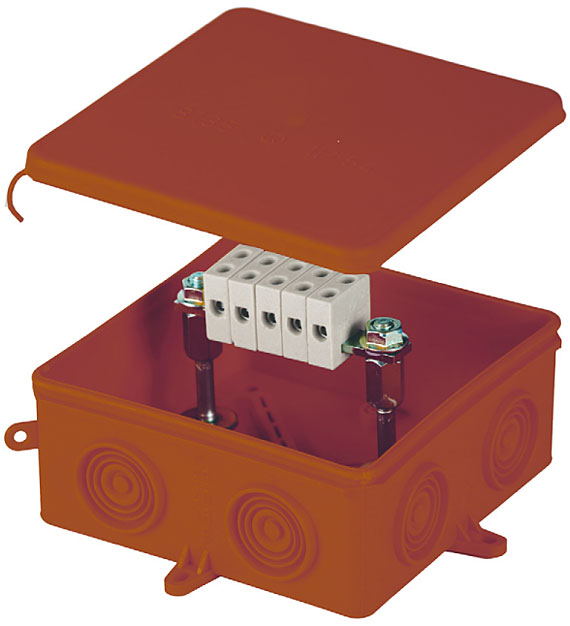

Zasadniczą właściwością podczas pożaru wymaganą od instalacji przeciwpożarowej jest zachowanie funkcji jej przewodzenia w stosunkowo długim czasie od momentu ogarnięcia instalacji przez płomienie. Czujniki i elementy sterujące osadzone na końcach tych instalacji muszą mieć możliwość zadziałania i przekazania informacji o zaistniałym zagrożeniu pożarowym. Dlatego puszki przeciwogniowe wyposażone są w specjalne złączki porcelanowe osadzone na metalowym rusztowaniu. Gwarantuje to wystarczająco długie funkcjonalne utrzymanie instalacji, a szczególnie jej newralgicznych punktów rozdziału prądowego - w stanie pozwalającym na doprowadzenie zasilania do czujników dymu, temperatury i urządzeń odpowiedzialnych za zachowanie bezpieczeństwa podczas pożaru. Dotyczy to także podłączeń w systemach awaryjnego oświetlenia i odprowadzania dymu. Oczywiście puszka jest tylko elementem takiej instalacji w skład której wchodzą systemy przepustów i kanałów przeciwpożarowych, czy bardziej złożone systemy potrzymania funkcji urządzeń. (rys. 4)

Mariusz Młyńczak

---
