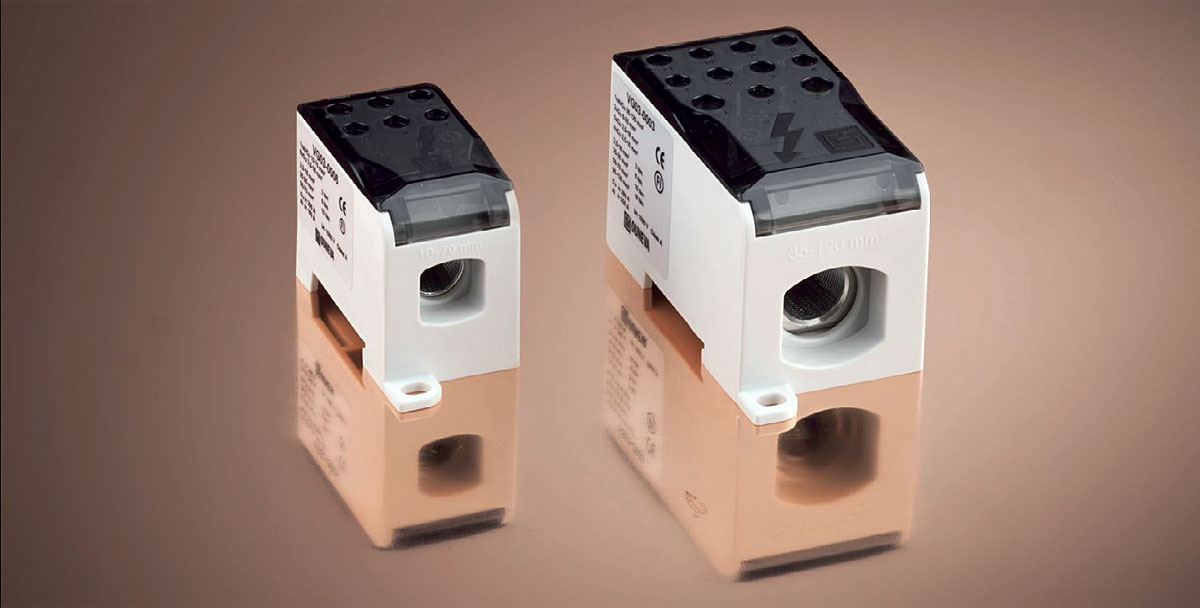

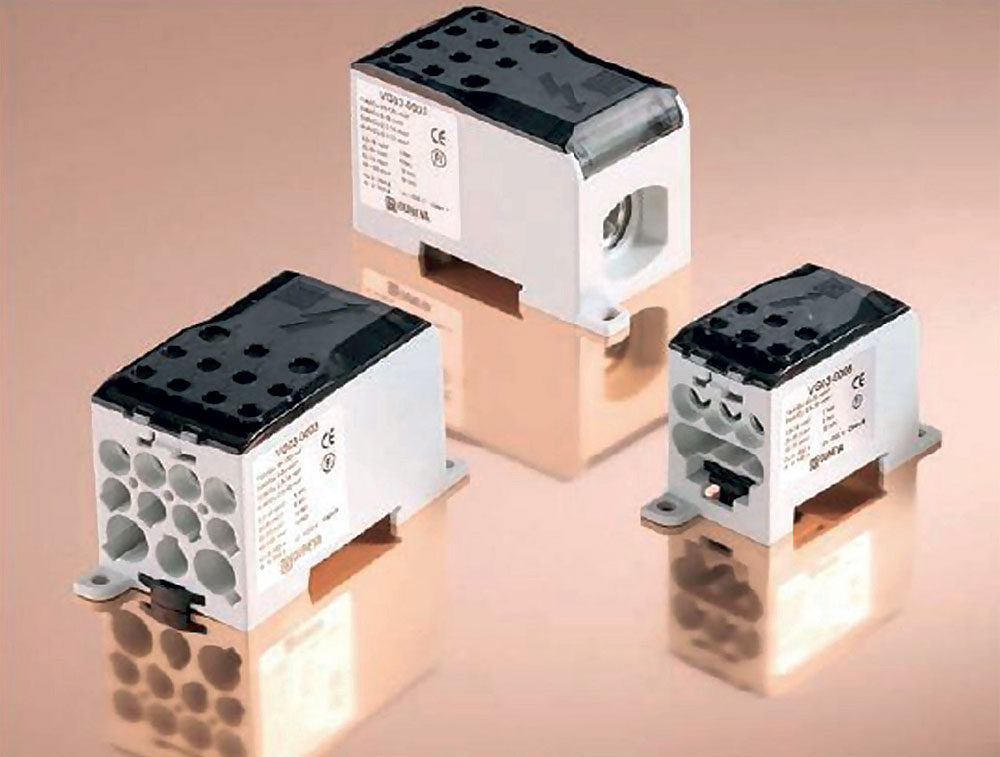

Wymiary zewnętrzne obu typów: OJL 70 (szer. 32,4 mm oraz wys. 75,8 mm) oraz OJL 120 (szer. 44,4 mm i wys. 97 mm) gwarantują, że bloki nie zajmują dużo miejsca, a dzięki podwójnym zaczepom możliwe jest ich mocowanie zarówno na szynie TH 35, jak i na płycie montażowej w rozdzielnicy.
Obudowa została wykonana z niepalnego tworzywa sztucznego bezhalogenkowego w kolorze jasnoszarym (RAL 7035).
Dzięki przemyślanej konstrukcji i odpowiedniej sztywności wytrzymuje ona pełne obciążenie prądowe elementów przewodzących oraz zapewnia pracę w układach o napięciu znamionowym do 1000 V. Maksymalna temperatura pracy to 80°C.
Części przewodzące to profile ze specjalnego stopu aluminium, w których umieszczono śruby inbusowe, mocujące przewody elektryczne. Powierzchnie styku elektrycznego są pokryte specjalnym smarem chroniącym przewody przed utlenianiem.
Zarówno OJL 70, jak i OJL 120 przystosowane są do podłączenia przewodów zasilających miedzianych oraz aluminiowych. W przeciwieństwie do tego wszystkie przewody odpływowe muszą być miedziane.

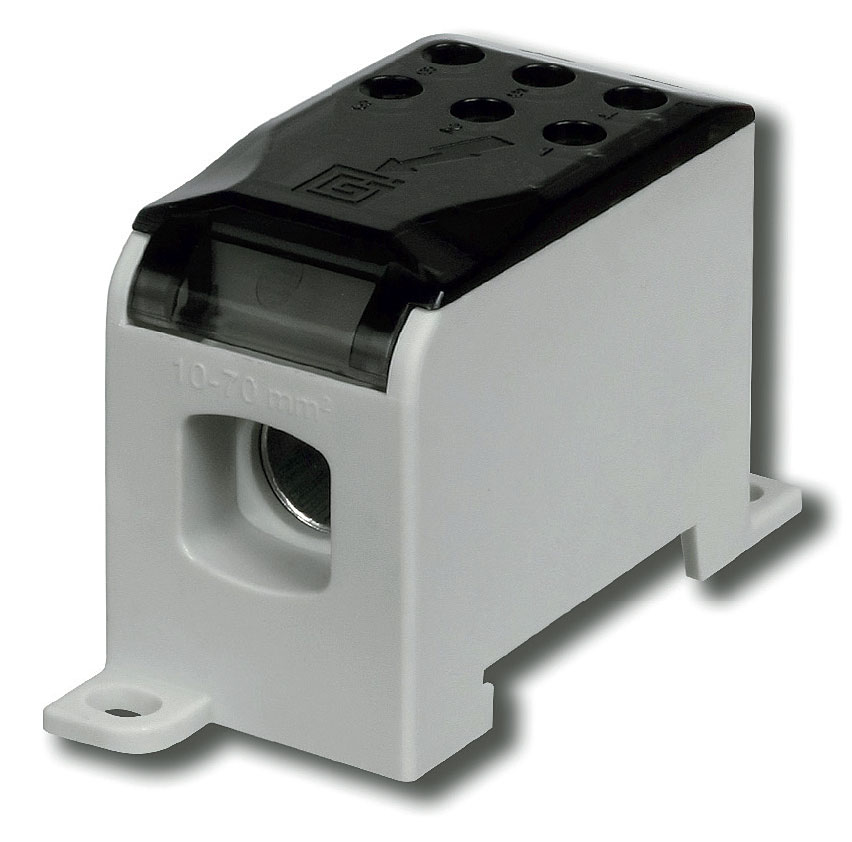

OJL 70 to przewód zasilający o przekroju od 10 do 70 mm2, natomiast odejścia to sześć zacisków na przewody o przekroju 2,5...16 mm2. Znamionowe obciążenie prądowe bloku to 160 A (przewód zasilający Al) lub 200 A (przewód Cu).
OJL 120 oznacza przewód zasilający o przekroju od 35 do 120 mm2 i odejścia: dwa zaciski 6...35 mm2, pięć zacisków 2,5...16 mm2 oraz cztery zaciski 2,5...10 mm2. Obciążenie znamionowe to 250 A i 280 A (odpowiednio dla przewodów zasilających Al i Cu).
Stopień ochrony bloków OJL to IP 20. Ponadto obudowy posiadają uchylne osłony z czarnego tworzywa ułatwiające dostęp do śrub podczas podłączania lub odłączania przewodów. Produkty spełniają europejskie normy EN 61238-1 i EN 60947-7-1. Wyłącznym przedstawicielem firmy ELEKTRO na terenie Polski jest firma ISTPOL Sp. z o.o.
inż. Łukasz Zaremba ISTPOL Sp. z o.o.
