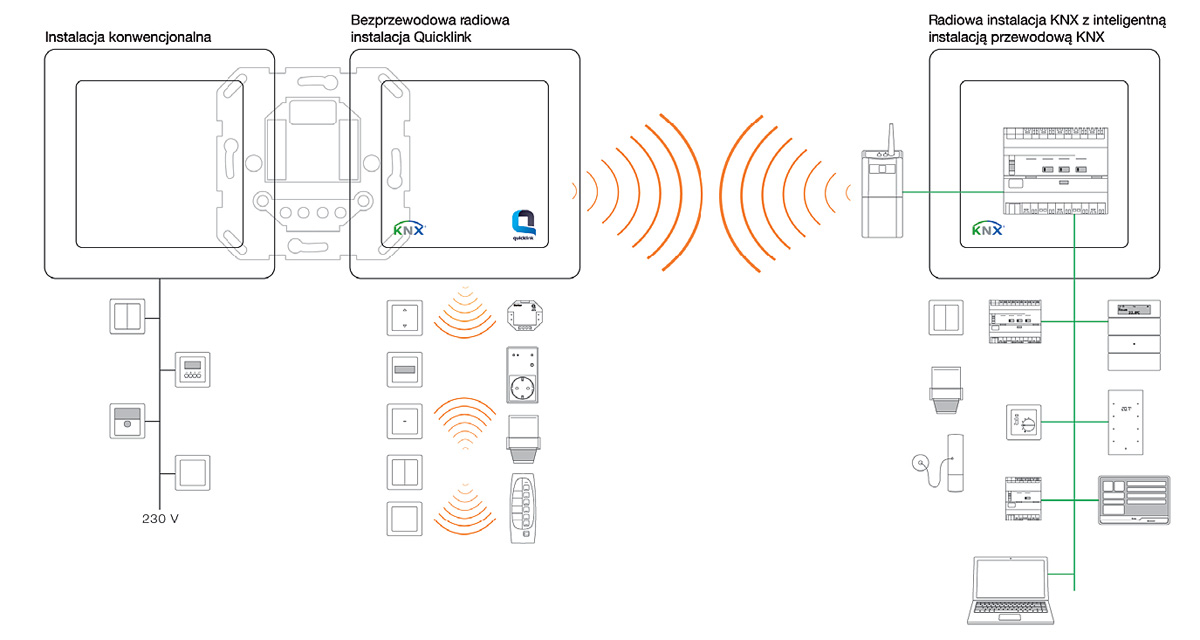

Rys. 1. Możliwości zastosowania systemu quicklink.Oferta obejmuje produkty do zastosowania w klasycznych instalacjach elektrycznych a także rozwiązania bezprzewodowe oparte na standardzie radiowym KNX, które są kompatybilne z przewodową instalacją inteligentnego systemu KNX. Dzięki temu quicklink jako rozwiązanie systemowe idealnie nadaje się zarówno do nowo wybudowanych obiektów, jak i do rozbudowy istniejących instalacji.
W trakcie rozwoju systemu quicklink opracowano nasadki funkcyjne w sposób aby zapewnić szeroką funkcjonalność a jednocześnie aby posiadały wspólne wzornictwo idealnie dopasowane do serii wzorniczych osprzętu marki Berker by Hager – B.Kwadrat, B.3 i B.7, Q.1 i Q.3, K.1 i K.5 oraz R.1 i R.3.
Szeroka ofertę komponentów systemu quicklink występujących w programach osprzętowych uzupełniają samodzielne elementy sterujące i nadajniki do zabudowy w puszkach podtynkowych, radiowe zewnętrzne czujniki ruchu, czujniki natężenia oświetlenia i otwarcia okna oraz ręczne piloty sterujące.
Sterowanie oświetleniem, żaluzjami, a także sterowanie z wykorzystaniem czujników ruchu to najważniejsze funkcje, które mogą zostać zrealizowane dzięki zastosowaniu systemu quicklink. Indywidualne mechanizmy sterujące mogą w łatwy sposób zostać przewodowo połączone z rozszerzeniami dając możliwość stworzenia kolejnych punktów obsługi. System quicklink posiada również szereg radiowych elementów obsługi mogących pracować jednocześnie jako nadajniki i odbiorniki co pozwala na dodatkowe zwiększenie funkcjonalności. Gamę przycisków uzupełniają płaskie nadajniki ścienne zasilane bateriami lub energią słoneczną. Ich instalacja jest całkowicie bezinwazyjna i można ją wykonać na dowolnym podłożu, np. na szklanych ścianach. Dodatkowo pełną elastyczność w każdym pomieszczeniu zapewniają piloty zdalnego sterowania, dostępne w zróżnicowanej liczbie kanałów. Instalacja oraz przyporządkowanie funkcji elementów radiowych następuje przy użyciu prostego sposobu połączenia, co znajduje odzwierciedlenie w nazwie systemu quicklink – jest to szybkie (quick) połączenie (link), bez użycia narzędzi, przez naciśnięcie przycisków, opartych na standardzie radiowym KNX.
Quicklink to wielofunkcyjne rozwiązanie i innowacyjny następca systemów Berker Funkbus, RolloTec i BLC. Zaletą rozwiązania opartego na jednej wspólnej platformie technicznej jest możliwość jego indywidualnego montażu przez każdego instalatora, w sposób uzależniony od poziomu jego wiedzy i korzystny dla klienta końcowego. Dzięki temu wstępnie skonfigurowane urządzenia ułatwią pracę początkującym, zaawansowany użytkownik skorzysta z trybu prostego programowania quicklink, jednocześnie integrator KNX będzie w stanie w połączeniu z bramką radiową systemu KNX wykorzystać urządzenia do pełnego sterowania funkcjami budynku, konfigurując je za pomocą programu ETS. Całość można wykonać przy użyciu mniejszej ilości komponentów, oferujących więcej funkcji. Oznacza oszczędność w magazynowaniu, szybszą instalację i obsługę.
Zastosowanie technologii radiowej świadczy o wielkiej sile systemu quicklink. Poszczególne komponenty składają się z mechanizmów oraz nasadek radiowych tworząc inteligentny system nadajników i odbiorników. Obciążenie podłączone do mechanizmu podtynkowego w połączeniu z nasadkami radiowymi KNX może być sterowane sygnałem radiowym za pomocą nadajników radiowych, a także z innych urządzeń radiowych, bez konieczności łączenia ich ze sobą przewodami. Z drugiej strony nasadki mogą sterować nie tylko bezpośrednio podłączonym obciążeniem do mechanizmu na którym są zamontowane, lecz można je także skonfigurować jako nadajnik i zdalnie sterować za ich pośrednictwem innymi odbiornikami w systemie radiowym.
Fot. 1. Pilot sterujący quicklink.W domu lub w biurze, niewielkimi środkami można w inteligentny sposób wyposażyć pomieszczenia bez dodatkowego nakładu związanego z montażem. Instalacja systemu quicklink umożliwi indywidualne i komfortowe sterowanie żaluzjami i oświetleniem. Odbywa się ono na wiele sposobów: przy użyciu radiowej nasadki czasowej sterującego pracą żaluzji, zależnie od stopnia jasności radiowego czujnika natężenia, ręcznie przy użyciu przycisku żaluzjowego lub wygodnie przy użyciu podręcznego, radiowego pilota. Przykładowo przy użyciu czterokrotnego przycisku radiowego, założonego na pojedynczy, uniwersalny ściemniacz przyciskowy, można uruchomić kilka lamp przyciemnić je, uruchomić sceny świetlne, podnieść i opuścić rolety. Z przemyślanego połączenia radiowych nadajników, odbiorników, gniazd radiowych, ściemniaczy, kontaktronów okiennych, czujników jasności i ruchu powstają przekonujące rozwiązania komunikacyjne, które są wyjątkowo praktyczne i komfortowe dla użytkownika. Oprócz lokalnych nasadek funkcyjnych zamontowanych na mechanizmach, do sterowania funkcjami można jeszcze wykorzystać płaski nadajnik ścienny zamontowany w dowolnym miejscu lub pilot zdalnego sterowania.
Najważniejsza cecha tego rozwiązania i informacja dla instalatorów jest taka, że również bez znajomości standardu KNX, każdy instalator będzie w stanie wykonać instalację systemu komunikacji radiowej i uruchomić ją bez narzędziowo wykorzystując prosty tryb programowania za pomocą przycisków.
Jeśli Państwa oczekiwania wzrosną, system quicklink oferuje jeszcze więcej: integracja z istniejącym systemem KNX. Jeżeli przykładowo w ogrodzie zostanie wybudowana altanka z funkcjami oświetlenia i ściemniania, będzie ją można wyposażyć w urządzenia komunikacyjne systemu quicklink, a następnie przyłączyć je do istniejącej instalacji KNX w domu, za pomocą centralki radiowej. Jest ona bramą do systemu przewodowego KNX – dzięki komunikacji dwukierunkowej sygnały radiowe można przesyłać do domu z altanki i z powrotem do ogrodu, aby włączyć w nim na przykład oświetlenie ścieżek i wejścia, lub podnieść markizę w domu, a to wszystko za pomocą naciśnięcia przycisku. Przewodowa instalacja KNX tworzy funkcjonalną całość, z dodatkową instalacją radiową, na bazie sprawdzonego standardu radiowego KNX.
Instalacja oraz przyporządkowanie funkcji komponentów systemu quicklink odbywa się w łatwy sposób bez użycia narzędzi, przez proste naciśnięcie dwóch przycisków. W taki sposób można skonfigurować niemal każdą żądaną funkcję. W tym celu każdy nadajnik jest wyposażony w przycisk konfiguracji (cfg), a każdy odbiornik w przycisk konfiguracji i przycisk funkcyjny (cfg + fct). Wszystkie funkcje są wyświetlane za pomocą kolorowych, funkcyjnych diod LED i można je przeglądać przy użyciu przycisku fct.
Szybkie uruchomienie idealnie nadaje się w szczególności do małych i średnich instalacji, w których poszczególne komponenty komunikują się między sobą wyłącznie drogą radiową. Każdy instalator może w kilku prostych krokach zaprogramować do 20 urządzeń, aby wykonać w ten sposób wygodny system sterowania radiowego. Aby poznać pełne możliwości systemu quicklink zapraszamy na dedykowane szkolenie poświęcone systemowi radiowemu, więcej informacji znajdziecie Państwo na stronie www.hager.pl pod hasłem Akademia Hager.
red.
