Puszki elektroinstalacyjne, jak i inne produkty elektrotechniczne, podlegają ciągłej ewolucji. Era tzw. kubków, czyli puszek wykonanych w kształcie prostego walca, mija bezpowrotnie. W czasach inteligentnych budynków i domów pasywnych puszki muszą posiadać nowe, niespotykane dotąd cechy konstrukcyjne. Powinny jednocześnie pozwalać na stosowanie tradycyjnych rozwiązań, jak i tych najbardziej złożonych, wynikających z użycia w obiektach bardzo nowoczesnych.

Ich uniwersalność i przystosowanie do wielu rozwiązań jest bardzo trudne do osiągnięcia, bo wymaga łączenia w sobie często przeciwstawnych cech. Lecz kto inny, jak nie wiodący w kraju producent może spełnić takie wyzwania dla pożytku własnego i instalatorów.
Serię tą obrazuje hasło marketingowe: „Uniwersalna przestrzeń podtynkowa” – oddające ideę tych nowych produktów.

Seria Multiwall

Seria Multiwall – to seria wielopolowych puszek podtynkowych. Jej typoszereg składa się z dwóch puszek: dwupolowej M2x60F i trzypolowej M3x60F. Idea tych puszek wywodzi się wprost od przełomowej serii wielopolowych puszek do pustych ścian o nazwie Multibox. Wielopolowość, czyli zamknięcie w jednej bryle puszki przeznaczonej do osadzenia kilku sztuk elementów sprzętowych, już trwale przyjęło się na polskim rynku, lecz cechy decydujące o powodzeniu tamtej serii stały się już niewystarczające dla sukcesu nowej.

Trzeba było dodać kilka elementów osprzętowych (pokrywy, przegrody), kilka cech ułatwiających montaż (powierzchnia zewnętrzna o lepszej przyczepności, wygodne osłabienia pod peszle) i umożliwić kilka nowych zastosowań (do elektroniki i rozgałęzień), a wszystko to w dostosowanej do polskiego rynku cenie - i przepis na doskonałą puszkę gotowy. Oczywiście sukces wkrótce zostanie zweryfikowany przez rynek, ale takie nagromadzenie pozytywnych cech w tych nowych produktach powinno zdobyć uznanie u instalatorów, projektantów i inwestorów, chociaż możliwości alternatywnych rozwiązań jest wiele.

Wnętrze

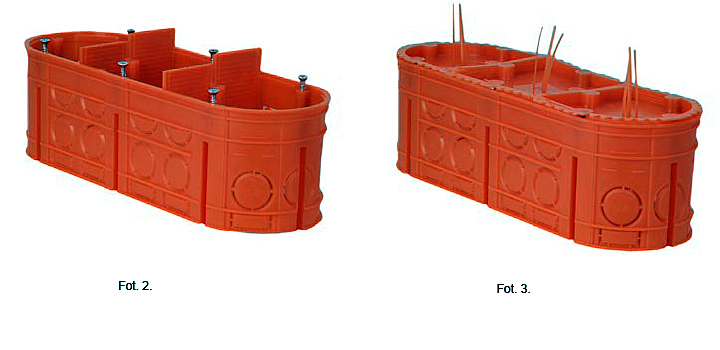

Puszki te standardowo wyposażone są w wysuwane przegrody z wykonanymi w końcowych odcinkach osłabieniami pozwalającymi na przeprowadzanie w ich dolnej części przewodów łączących poszczególne elementy osadzane w puszce. Możliwość wysuwania przegrody została zastosowana, aby ułatwić dostęp do dolnej części puszki, gdzie można prowadzić przewody lub, w wypadku braku takiej potrzeby, można przegrodę po prostu usunąć.

Sens stosowania przegród wynika z zasady odizolowywania elementów elektrycznych od elektronicznych w miejscach, gdzie takie elementy sąsiadują ze sobą. Przegrody poprawiają również sztywność całej konstrukcji puszek, które ze względu na długie ścianki boczne mogłyby ulegać deformacji pod wpływem prac murarskich. Wewnątrz puszek nie ma żadnych przewężeń dla uzyskania maksymalnie dużej przestrzeni montażowej i użytkowej. Wielkość wewnętrznej przestrzeni stała się tu priorytetem, co jest szczególnie ważne dla elektroinstalatorów, bo wyposażenia coraz więcej, a puszki muszą pozostawać w tradycyjnych wymiarach. Wynika to zarówno ze stosowania tradycyjnych narzędzi wykrawających otwory pod puszki, jak i po prostu z ograniczonej przestrzeni w samych ścianach.

Zewnętrze

Na zewnątrz puszka ma specjalne pierścienie ją okalające, które łącznie z wklęsłościami przy osłabieniach poprawiają stabilność puszki po ogipsowaniu w ścianie. Taka struktura zewnętrzna tworzy mocne osadzenie puszki, a także poprawia sztywność całego korpusu. Czy to potrzebne? Część instalatorów stwierdzi, że nie, bo stare puszki trzymają się i bez tego w ścianach. Oczywiście to prawda, ale „lepsze wrogiem gorszego”, a „czasu coraz mniej”.

Te dwie sentencje utwierdzają producenta w przekonaniu, że jednak było warto, ponieważ tu nawet pobieżne i szybkie ogipsowanie pozwala na dobrej jakości osadzenie puszki. Nowe puszki posiadają osłabienia w układzie prostokątnym, czyli pozwalają na przyłączanie instalacji w takich właśnie układach. Można więc odsłonić przestrzeń puszki tam, gdzie jest taka potrzeba, a nie jedynie tam, gdzie na to pozwala – często niedostosowana - konstrukcja puszki.

I wreszcie estetyka – puszka - według w pełni subiektywnej oceny - jest ładna. Jeżeli przyjąć, że puszki, jako przedmioty rodzaju żeńskiego powinny być ładne, choćby ze względu na przynależność do rodzaju piękniejszej części świata, to konstruktorowi nie można się dziwić, że musiał zadbać o ich estetykę, która - jak sądzę - pomimo swojej prostoty jest w gronie puszek wyjątkowa.

Akcesoria

W standardzie, czyli w wersji sprzedażowej, puszki wyposażone, są odpowiednio w 2 „półprzegrody” i 4 wkręty osprzętowe (M2x60F) oraz w 4 „półprzegrody” i 8 wkrętów osprzętowych (M2x60F). Jak to bywa w wysokiej klasie puszek podtynkowych, dla zapewnienia sprawnego ich osadzania, a potem odkrywania przestrzeni w puszkach - można zastosować pokrywy sygnalizacyjne. Służą temu dwa typy pierścieni: PS1 – do zakrywania przestrzeni zewnętrznych puszki oraz PS2 – do części centralnej puszki (P3x60F). Oznacza to, aby zakryć w pełni puszkę M2x60F trzeba użyć dwóch pokryw PS1, a w wypadku puszki M3x60F dwóch pokryw PS1, oraz pokrywy PS2.

Tab. 1

Oznaczenie handlowe	M2x60F	M3x60F
Numer katalogowy	33160008	33167008
Wymiary (dł. x szer. x głęb.)	211 x 71 x 63 mm
W komplecie	4 wkręty osprzętowe, 2 wysuwane półpokrywy	6 wkrętów osprzętowych, 4 wysuwane półpokrywy
Osprzęt uzupełniający
Pokrywa sygnalizacyjna	PS1	PS1, PS2
Pokrywa zamykająca	PM1	PM1, PM2
Pierścień dystansowy	PD60x12, PD60x24	PD60x12, PD60x24
Opakowanie zbiorcze	24 szt.	16 szt.

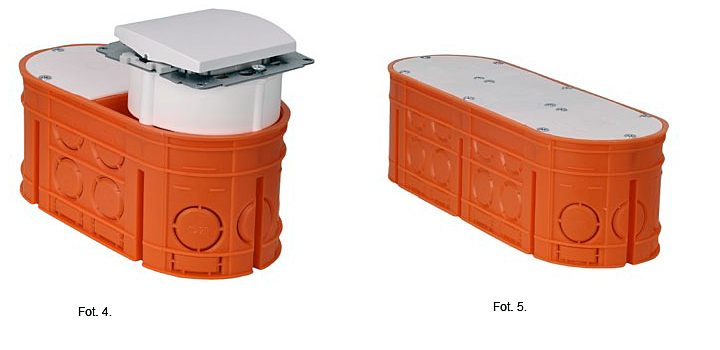

W praktyce uniwersalność puszek zapewniają pokrywy PM1 i PM2. Pozwalają one na zakrywanie ich wnętrza podobnie jak w wypadku pokryw sygnalizacyjnych, czyli pokrywy PM1 zamykają zewnętrzne pola, a PM2 centralnie położone (stosowane tylko w puszce M3x60F). Zamykanie części pozwala na umieszczanie na niezamkniętych polach elementów sterowniczych lub osprzętu.

Dla lepszego pokrycia tynkiem części puszek zamkniętych pokrywami można zastosować tradycyjne pierścienie dystansowe PD60x12 (grubość 12 mm), lub PD60x24 (grubość 24 mm). Wtedy element osprzętowy podobnie jak w klasycznych puszkach do elementów elektronicznych (SE2x60 i SE2x60G) umieszczany jest nad powierzchnią puszki.

Zaletą tego rozwiązania jest większa i korzystniejsza możliwość ingerencji w pola zakryte pokrywami, które w razie potrzeby można od góry odkręcić i wymieniać w nich elementy elektroniczne.

Mariusz Młyńczak

Autor jest Głównym Specjalistą
ds. Marketingu w firmie SIMET S.A.
