Technokabel S.A. jest producentem kabli do instalacji ppoż od ponad 20 lat. Jako pierwsza w Polsce firma z początkiem XXI stulecia Technokabel wprowadził na rynek krajowy swoje pierwsze kable cechujące się zwiększoną odpornością na działanie ognia. Bardzo szybko okazało się, że takie kable są niezbędne dla zachowania zwiększonego bezpieczeństwa pożarowego w licznych nowo powstających obiektach i budowlach przeznaczonych dla szeroko rozumianej użyteczności publicznej.

W ciągu minionych 20-stu lat oferta produkcyjna Technokabla została znacznie poszerzona o całą gamę rodzajów kabli i przewodów, które z powodzeniem są stosowane w miejscach gdzie jest wymagane najwyższe bezpieczeństwo pożarowe.
Wszystkie produkowane przez Technokabel S.A. kable i przewody z przeznaczeniem do instalacji przeciwpożarowych posiadają odpowiednie krajowe certyfikaty i świadectwa dopuszczenia wydane przez CNBOP-PIB. Zostały przebadane w akredytowanych laboratoriach wg normy DIN 4102-12 i spełniają swoje funkcje w warunkach pożaru. Liczne badania przeprowadzone z wieloma systemami zamocowań kablowych produkowanych przez renomowane światowe firmy takie jak BAKS, OBO BETTERMANN, PUK, NIEDAX i inne pozwalają naszym klientom realizować najbezpieczniejsze instalacje w budynkach wysokościowych, metrze lub tunelach.
Szczególną grupę wyrobów bezpieczeństwa pożarowego stanowią kable instalacyjne, które współpracują z systemami sygnalizacji pożarowej i muszą spełniać funkcje przesyłu sygnałów alarmowych.

Doskonalenie systemów ochrony przeciwpożarowej

Systemy ochrony przeciwpożarowej to zbiór kompatybilnych elementów (czujników, przetworników, kamer, sterowników…), które tworząc wspólnie instalację o określonej konfiguracji, są w stanie wykrywać pożar, inicjować alarm lub też wykonywać inne działania zmierzające do zmniejszenia skutków pożaru. Podstawowym zadaniem tych systemów jest szybkie i bezbłędne wykrycie powstającego pożaru, zanim się on rozwinie i osiągnie rozmiary trudne do opanowania. Co ważne system ten ma funkcjonować także jak najdłużej w czasie trwania pożaru, dopóki nie ulegnie degradacji, a także przesyłany sygnał alarmowy powinien być do końca czytelny i zrozumiały, a więc niepodatny na zakłócenia.
System ochrony przeciwpożarowej jest jednym z podstawowych systemów bezpieczeństwa w obiektach budowlanych.
Doskonalenie i dostosowywanie systemu bezpieczeństwa pożarowego odbywa się we wszystkich obszarach działań w ramach ochrony przeciwpożarowej. Aktualne wyzwania, potrzeby i zagrożenia dla bezpieczeństwa pożarowego skutkują koniecznością poszukiwania i wdrażania nowych, różnorodnych rozwiązań z zakresu ochrony przeciwpożarowej. Te nowe rozwiązania są niezbędne dla zwiększenia skuteczności i doskonalenia ochrony przeciwpożarowej. Technologie światłowodowe dostarczają nowych inspiracji dla projektantów systemów ppoż. Dostępność konwerterów światłowodowych sprawia, że pojawia się zapotrzebowanie na ognioodporne kable światłowodowe do zastosowania w np. w systemach DSO (Dźwiękowe Systemy Ostrzegawcze).

Dlaczego kabel światłowodowy w systemach ochrony przeciwpożarowej

W instalacjach obiektów budowlanych oprócz tradycyjnych kabli i przewodów stosowanych do zasilania w energię elektryczną są stosowane przewody sterownicze oraz telekomunikacyjne do współpracy z urządzeniami telekomunikacyjnymi do realizacji transmisji danych, przesyłu sygnałów częstotliwości radiowej i wizyjnych oraz funkcji sygnalizacyjnych i sterowniczych. Te wszystkie kable i przewody są przedmiotem założeń technicznych, a następnie projektu, który przedstawia konkretne rozwiązania systemu ppoż. w tym schematy tras układania kabli i przewodów z uwzględnieniem odpowiednich przepisów i norm oraz cech architektonicznych obiektów.
W szczególności pojawia się tu problem kompatybilności elektromagnetycznej. Każdy przewód przewodzący prąd elektryczny wytwarza w swoim otoczeniu pole elektromagnetyczne, które jest źródłem zakłóceń dla sygnałów prowadzonych w sąsiednich kablach i przewodach. Istotne jest, żeby przesyłany sygnał alarmowy był w warunkach pożaru czytelny i zrozumiały, a więc niepodatny na zakłócenia. Szczególnie duże poziomy zakłóceń pojawiają się podczas zwarć w obwodach elektrycznych, co zdarza się nader często w okolicznościach pożaru. Widmo zakłóceń elektromagnetycznych jest bardzo szerokie od niskich częstotliwości (m.cz.) do bardzo wysokich (w.cz. – rząd MHz –megaherców – 106), które są charakterystyczne np. dla sygnałów wizyjnych.
Aby zapobiec zakłóceniom w kablach instalacyjnych są stosowane ekrany znacznie ograniczające zakłócenia dochodzące z zewnątrz, a także ograniczające rozsiewanie własnych zakłóceń kabla. Jednak nawet najlepsze ekranowanie kabla nie zapewni pełnej ochrony przed zakłóceniami występującymi w całym szerokim zakresie częstotliwości zakłócających.
Inaczej jest w przypadku kabla światłowodowego. Sygnał optyczny prowadzony światłowodem jest całkowicie w 100% odporny na wszelkie zakłócenia elektromagnetyczne. Fale optyczne prowadzone w światłowodzie wielomodowym mają długość 1300 nm i 850 nm, co odpowiada częstotliwościom z zakresu THz (teraherców – 1012 i większym). Jest to obszar podczerwieni – promieniowania elektromagnetycznego z poza zakresu światła widzialnego. Kabel światłowodowy jest zasadniczo dielektryczny, bez elementów metalowych, a więc nie ma obawy, że zaindukują się w nim napięcia powodujące przepływ pasożytniczych prądów, które mogą uszkadzać elementy osłaniające światłowody.
Dodatkowo bardzo małe tłumienie sygnałów przesyłanych włóknami światłowodowymi sprawia, że odległości pomiędzy urządzeniami systemu mogą być duże – znacznie większe w porównaniu z połączeniami realizowanymi za pomocą kabli miedzianych.

Tabela. Budowa kabla światłowodowego ognioodpornego.

Liczba włókien	do 6
Średnica tuby [mm]	2,5 ± 0,5
Średnica zewnętrzna kabla {mm]	7,8 ± 0,5
Masa kabla [kg/km]	80

Nowe kable światłowodowe produkcji Technokabel S.A. do systemów ochrony przeciwpożarowej

Wychodząc naprzeciw pojawiającemu się zapotrzebowaniu rynkowemu firma Technokabel S.A. znowu jako pierwsza w Polsce zaprojektowała i po uzyskaniu niezbędnych certyfikacji oraz dopuszczeń wdrożyła do produkcji nowy, ognioodporny, całkowicie dielektryczny kabel światłowodowy dedykowany do instalacji ppoż. Kabel jest w 100% odporny na zakłócenia, a tym samym nadaje się do układania w bezpośrednim sąsiedztwie kabli energetycznych, co pozwala projektantom tras kablowych na zaoszczędzenie miejsca w tunelach. Poza tym ma małą średnicę i jest giętki, co zapewnia łatwość jego instalacji i układania.

Funkcjonalność kabla światłowodowego i zastosowanie

TECHNOFLAME FOC-2-SLT-HFFR PH120/E30-E60 to ognioodporny i wodoodporny kabel światłowodowy z jedną centralną luźną tubą (do 6 włókien w tubie), przeznaczony do stosowania jako element następujących instalacji:

• systemy sygnalizacji pożarowej
• systemy kontroli rozprzestrzeniania dymu i ognia
• stałe urządzenia gaśnicze
• dźwiękowe systemy ostrzegawcze
• monitorowania, współpracy i integrowania systemów przeciwpożarowych.

Kabel może być stosowany w pomieszczeniach chronionych stałymi wodnymi urządzeniami gaśniczymi (SUG).
Kabel może być układany wraz z kablami słaboprądowymi i telekomunikacyjnymi.
Kabel jest wykonany z materiałów całkowicie bezhalogenowych, czyli nadaje się do stosowania tam, gdzie wymagane jest wysokie bezpieczeństwo na wypadek pożaru. Kabel jest trudnopalny, jego emisja dymu w ogniu jest niska, a uwalniane gazy nie powodują korozji.
Zastosowane w kablu wzmocnienie z wodoblokujacego włókna szklanego zapewnia potrzebną wytrzymałość podczas instalacji, ochronę przed uszkodzeniami mechanicznymi oraz atakami gryzoni w czasie eksploatacji.
Luźna tuba wypełniona żelem tiksotropowym zapobiega przedostawaniu się wody do włókien światłowodowych i penetracji wilgoci wzdłuż kabla.
Kabel jest uniwersalny i może być stosowany w instalacjach wewnętrznych i zewnętrznych oraz w tunelach.

Tabela. Charakterystyka i parametry użytkowe.

Tłumienność jednostkowa, maks.
dla 850 nm	≤ 2,3 dB/km
dla 1300 nm	≤ 0.5 dB/km
Średnica rdzenia	50 μm
Średnica płaszcza	125 μm
Średnica pokrycia pierwotnego	250 μm
Zakres temperatur pracy:
podczas pracy	od -30 do +70°C
podczas układania	od -5 do +50°C
Minimalny promień gięcia:
statyczny	10 x średnica kabla
dynamiczny	15 x średnica kabla
Maksymalna siła naprężająca:
podczas pracy	1500 N
podczas układania	2000 N
Odporność na zgniatanie:
długotrwałe	2000 N
krótkotrwałe	5000 N
Korozyjność wydziel. gazów	PN-EN 60754-1/-2, IEC 60754-1/-2
pH, około	6.8
konduktywność, około	0.4 μS/mm
Gęstość dymu	PN-EN 61034-2
przepuszczalność światła, min.	80%
Palność kabla	nie rozprzestrzeniający płomienia o zmniejszonej palności
Próby Palności	PN-EN 60332-1-2, IEC 60332-1-2
Podtrzymanie funkcji wg PN-EN 50582:
do 60 min (E30-E60)	DIN 4102-12
P60-R	CSN 73 0895
PS 60	STN 92 0205
PH120	PN-EN 50200 + Załącznik E
Wykonanie wg normy	CNBOP-PIB-KOT-2020/0196-3701 wyd.1, WT-TK-51
Reakcja na ogień (PN-EN 13501-6)	Cca-s1a,d0,a1

Badania odporności ogniowej kabla TECHNOFLAME FOC-2-SLT-HFFR PH120/E30-E60 i certyfikat CNBOPPIB potwierdzający właściwości użytkowe

Kabel został poddany koniecznym badaniom zachowania funkcji podczas palenia oraz reakcji na działanie ognia w celu określenia jego charakterystyki i kwalifikacji właściwości użytkowych.

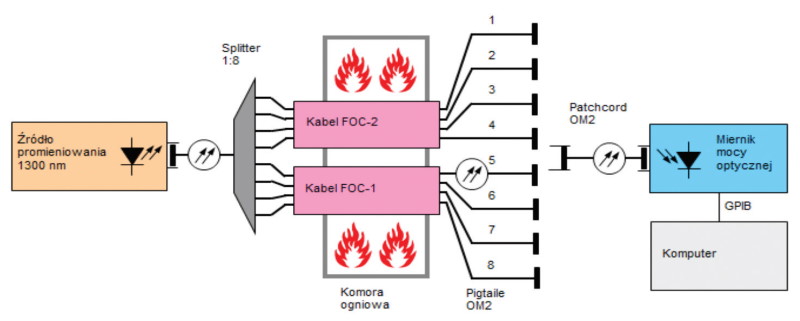

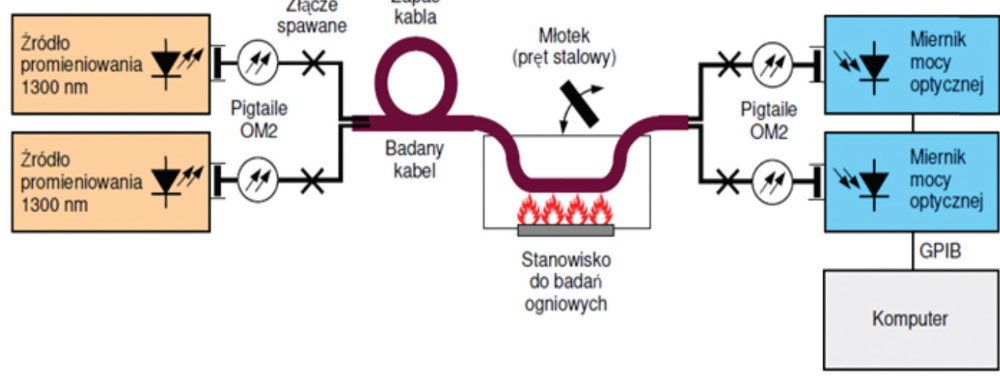

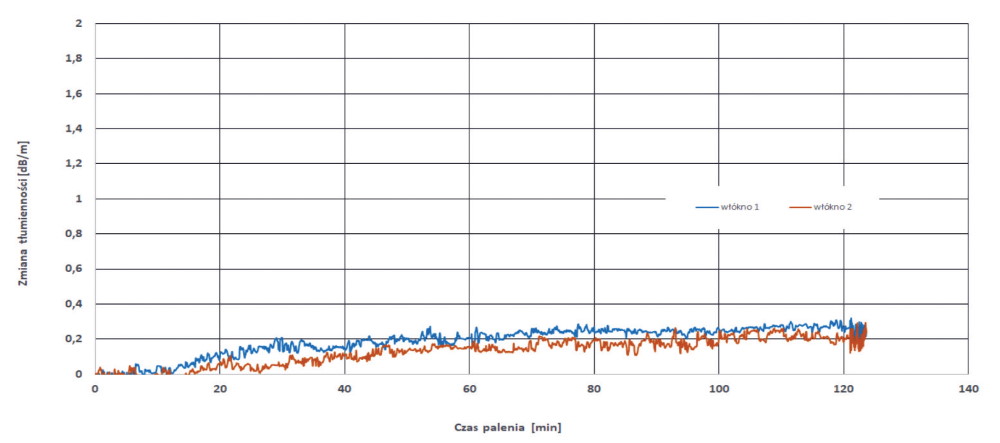

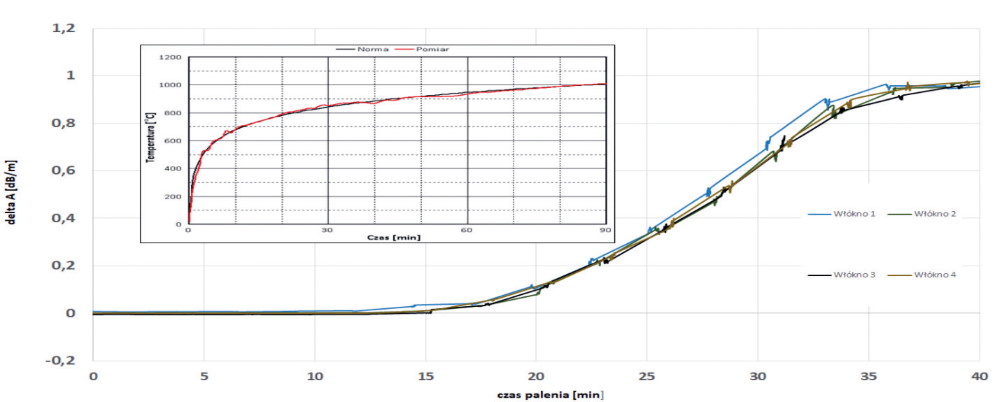

Podczas spalania kabla światłowodowego w komorze badane były zmiany tłumienności w poszczególnych włóknach w funkcji czasu i temperatury. W tym celu na zamówienie Technokabel S.A. zostały opracowane przez Laboratorium Badań Urządzeń Telekomunikacyjnych Instytutu Łączności specjalne stanowiska pomiarowe, które wykorzystano do badań wg norm DIN 4102-12 i PN EN 50582 oraz PN-EN 50200 i PN-EN 50582.
Właściwości użytkowe kabla zostały potwierdzone pozytywną oceną przez CENTRUM NAUKOWO-BADAWCZE OCHRONY PRZECIWPOŻAROWEJ – PAŃSTWOWY INSTYTUT BADAWCZY oraz wydaniem Krajowego Certyfikatu Stałości Właściwości Użytkowych 063-UWB-0253 oraz Świadectwa Dopuszczenia o nr 3990/2020 do stosowania w budownictwie, dostępnych na naszej stronie internetowej www.technokabel.com.pl

Zakończenie

Ognioodporne kable światłowodowe zastosowane w systemach przeciwpożarowych wnoszą nową jakość do krajowego rynku kablowego i przyczyniają się do poprawy bezpieczeństwa pożarowego ludzi i obiektów.
Zespół projektantów i doradców z TECHNOKABEL S.A. zaprasza do współpracy Projektantów i Instalatorów systemów przeciwpożarowych i zachęca do stosowania swoich wyrobów w innowacyjnych rozwiązaniach instalacji przeciwpożarowych.
